模拟量是表示在一定范围内连续变化的任意取值，跟数字量是相对立的一个状态表示。通常模拟量用于采集和表示事物的电压电流等参数。模拟量输入模块是一款可以采集模拟量（如电压，电流，热电偶，热电阻，温度等数值）通过485总线传输到电脑上的智能模块。其通信协议采用MODBUS RTU协议，与工业现场数据采集实现了统一对接，编程起来也很方便。
0-10V模拟量数据采集器，8路模拟量（电压量）输入监控，输入电压9-24V，可测量24位高精度0-10V模拟量输入，
通过支持RS485与PLC或其他支持MODBUS协议的工控设备通讯。
0-10V模拟量数据采集器产品性能：

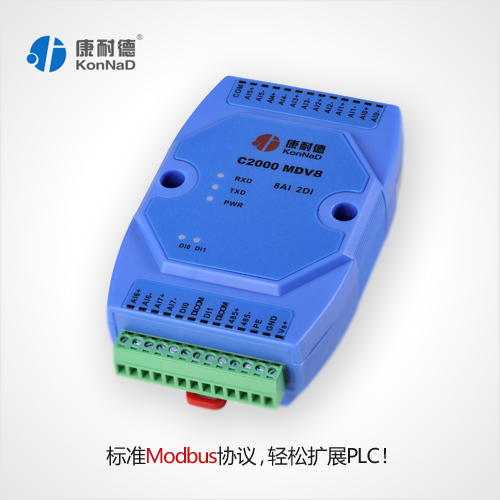

C2000 MDV8为通道隔离增强型智能模拟量数字量采集器，8路24位高精度电压型模拟量输入（量程为-10V~10V），
采用通道隔离、全差分输入、插补输出设计，确保设备适用于更加复杂的环境。2路数字量（干接点）输入，
RS485接口光电隔离和电源隔离技术，有效抑制闪电，雷击，ESD和共地干扰。且支持用户标定，满足了几乎
所有情况对精度的要求。为系统集成商、工程商集成了标准的Modbus RTU协议。通过RS-485即可实现对
远程模拟量和开/关设备的数据采集和控制。下层设备通常有接近开关、机械 开关、按钮、光传感器、
LED以及光电开关等数字量开关设备及PH、电导计、温度计、湿度计、压力计、流量计、启动器和阀门等模拟量设备。
0-10V模拟量数据采集器特点：
→8路模拟量（电压量）输入；
→2路数字量干接点输入；
→I/O与系统完全隔离；
→AI分辨率：24位；
→AI输入通道采取全差分输入，支持标定，插补输出；
→模拟量输入通道之间完全隔离，隔离度350VDC；误差千分之一。
→AI输入测量范围：-10V~10 V ；
→采用Modbus RTU通信协议；
→RS485通信接口提供光电隔离及每线600W浪涌保护；
→电源具有过流过压保护和防反接功能；
→安装方便。
0-10V模拟量数据采集器技术参数：
模拟量接口
AI 8路差分输入
AI分辨率 24bit
AI量程 -10V~10 V（可标定）
AI通道隔离度 350V DC
AI输入阻抗 1MΩ
数字量输入接口
DI 2路干接点输入
DI保护 过压小于240V ，过流小于80mA
串口通讯参数
接口类型 RS-485
波特率 1200~115200bps
数据位 8
奇偶校验 None
停止位 1
流量控制 None
通信协议 Modbus RTU
串口保护 串口ESD保护 1.5KV
串口防雷 600W
串口过流，过压 小于240V，小于80mA
电源参数
电源规格 9-24VDC (推荐12VDC)
电流 100mA@12VDC
浪涌保护 1.5kW
电源过压，过流 60V，500mA
工作环境
工作温度、湿度 -25~85℃，5~95%RH，不凝露
储存温度、湿度 -60~125℃，5~95%RH，不凝露
其他
尺寸 72.1*121.5*33.6mm
保修 5年质保
模拟量数据采集器是一款将远程现场的模拟量信号采集至计算机的设备，其利用RS-485总线作为数据通信线路，提供模拟量转485功能，能够同时将八路模拟量输入至模块，并通过RS-485总线传输至计算机。由于采用RS-485接口作为通信接口，其能够多个模块组合传输更多路数模拟量信号，并且能够在485线路上分散配置，采用地址码进行区分，可以直接接入MODBUS RTU协议的组态软件。 |
