  • 以太网数据采集模块M100T
  • 发布时间:2018/3/23 10:51:38   修改时间:2018/3/23 10:51:38 浏览次数:4819
  • 以太网数据采集模块M100T
  • 产品名称:Modbus TCP远程以太网I/O数据采集模块(2DIN+2AIN+2DO)
    产品型号:M100T

       M100T工业远程以太网I/O数据采集模块按照苛刻的工业应用环境需求而设计,广泛应用于各种工业自动化生产、安防监控系统、自动化测量与控制系统中。

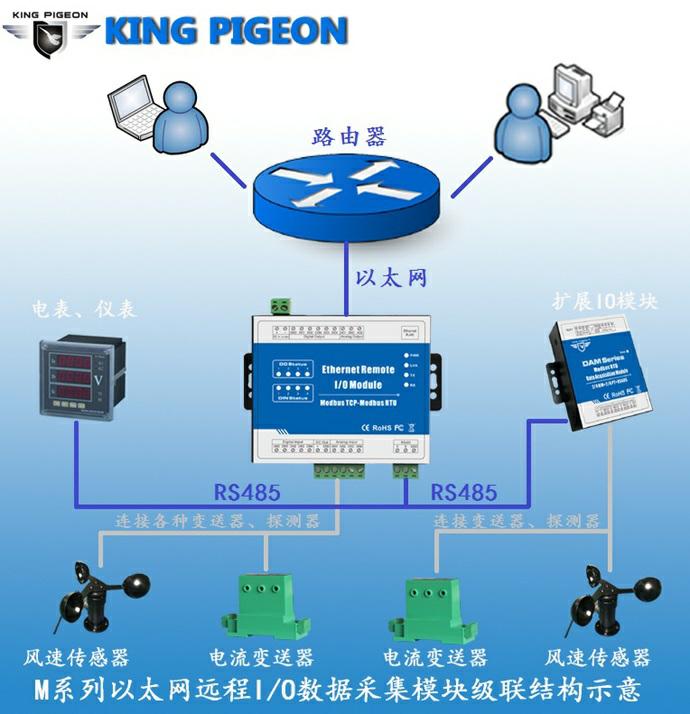

       M100T工业远程以太网I/O数据采集模块内嵌32位高性能微处理器MCU,集成1个工业级10/100M自适应以太网接口支持标准的Modbus TCP协议,可轻松地实现与第三方 SCADA 软件、PLC、HMI设备整合应用。自带一路RS485接口使其具备良好的扩展性,可通过RS485总线级联标准的Modbus RTU I/O设备,以实现各种数字量、模拟量、热电阻IO模块的组合,节省成本。同时,本设备具有丛机寄存器映射的功能,丛机的数据均自动采集到映射存储区,上位机查询时无需等待便可快速响应,满足了工业现场苛刻及时性功能需求。
       M100T工业远程以太网I/O数据采集模块提供2路光耦隔离的数字量或高速脉冲计数输入监测、2路隔离的模拟量输入采集,2路高速脉冲输出DO或继电器输出。采用DC12~36V电源供电且带有防反接保护设计,同时为外接设备提供一路DC12~36V工作电源输出,节省现场布线难度以及成本。

    功能特性:
    ◆通信规约采用标准Modbus TCP 协议;
    ◆宽工作电压DC12~36V,并具防接反保护功能;
    ◆采用工业级32位芯片,内置看门狗,并具有完善的防雷抗干扰措施,保证可靠性;
    ◆l路隔离的10/100M自适应以太网接口,带15 KV ESD保护,支持Modbus TCP协议;
    ◆2路光耦隔离数字量输入,支持干湿节点输入(两者兼容),其中一路可用作脉冲计数时,支持脉冲频率1~300Khz;
    ◆2路继电器输出:继电器常开触点,触点容量5A/250VAC,其中一路可用作脉冲输出,支持脉冲频率1~300Khz;
    ◆2路带隔离的12bit分辨率模拟量输入:4~20Ma、0-5V、0-10V差分输入;
    ◆1路RS485通信接口,支持标准的Modbus RTU/Modbus ASCII Master协议,用于扩展;
    ◆1路12-24VDC电源输出给现场其他设备,节省现场布线难度以及成本;
    ◆可通过Web进行管理和配置,易于操作维护简单电源要求;
    ◆带LED指示工作状态,具备复位按键进行复位,便于现场安装调试;
    ◆采用金属外壳,保护等级 IP30。金属外壳和系统安全隔离,特别适合于工控现场的应用;
    ◆体积小,L105*W88*H30mm,支持墙面安装以及DIN35mm 工业导轨安装方式。

    技术参数:
    ◆开关量输入 :1)DIN输入支持干接点/湿节点输入,默认湿节点,干接点需订货时候说明;
                   2)I/O 模式:DI 或计数器
                   干接点:?逻辑 0:短路
                           ?逻辑 1:开路
                   3)湿接点: ?逻辑 0:0 ~ 3 VDC
                               ?逻辑 1:10 ~ 30 VDC (DI COM ~ DI)
                   4)隔离保护:光耦隔离,3K VDC 或 2K Vrms
                   5)计数器:第一路DIN输入支持脉冲计数,脉冲频率为:1-300Khz Hz,断电存储。
    ◆开关量输出:1) DO输出默认三极管SINK输出,继电器输出需订货时候说明;
                  2) 脉冲输出:第一路DO支持脉冲输出功能,脉冲输出频率:300KHz;
                  3) 过压保护:45 VDC
                  过流限制:每个接点 600 mA
                  过热保护:175℃(典型),150℃(最小)
                  输出电流:最大每通道 200 mA;
    ◆模拟量输入:1) AIN输入支持12bit分辨率的4~20Ma、0-5V、0-10V差分输入;
                  2) 精确度:±0.1% FSR @ 25℃,±0.3% FSR @ -10 和 60℃;
                  3) 采样率(所有通道):每秒采集 12 次;
                  4)隔离保护:运放隔离;
    ◆模拟量输出:1) AIN输出支持12bit分辨率的4~20Ma、0-5V、0-10V;
                  2) 精确度:±0.1% FSR @ 25℃,±0.3% FSR @ -10 和 60℃;
                  3)隔离保护:运放隔离;
    ◆10/100M自适应以太网接口:1) 通讯规约: MODBUS TCP标准规约;
                               2) 保护:  15KV ESD保护;
                               3) 协议:  Modbus/TCP、 TCP/IP、 UDP、 HTTP、SNMP MIB-II;
                               4) 最大链接数:作为Modbus TCP Server时,可同时支持5 TCP链接。
    ◆RS485通讯接口:1) 通讯规约: MODBUS RTU、Modbus ASCII Master标准规约;
                     2) 通讯地址:1~247可设置;
                     3) 数据格式:可软件设置;
                     4) 通讯速率:可设置1200、2400、4800、9600、19200、38400、57600、115200、128000Bps。
    ◆电源:DC12~36V供电,且带有防反接保护设计,峰值电压不得超过+40V;典型功耗:≤3W;
    ◆工作环境:1) 工作温度:-20~+70℃;存放温度:-40~+85℃;
                2) 相对湿度:5~95%,无结露(在40℃下);
                3) 海拔高度:0~3000米;
                4) 环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所;
    ◆温度漂移:≤100ppm/℃;
    ◆安装方式:墙壁安装或35mm 标准DIN导轨安装
    ◆模块尺寸: 105×88×30mm

    标准包装:
    以太网远程IO采集器x1;接线端子若干;使用说明书x1。

    可选配件:
    DIN35mm 安装支架
