一、EF-VS641嵌入式连接器管脚检测系统概述

连接器是电子设备中不可缺少的部件。连接器使设计和生产过程更方便、更灵活，降低了生产和维护成本。而连接器在生产过程中受到外界压力影响，其整体外观是否缺损、针脚的平整度和正位度是否在精度要求内，就需要在后续的检查修正。因此，连接器质量的检测是非常重要的一个环节！

EF-VS641嵌入式连接器管脚检测系统是光电一体化的高精度在线检测设备，采用机器视觉检测技术，专门用于检测各种连接器端子针脚、小型变压器等电子元器件的外观、尺寸、形状等检测的仪器。系统简单设定后，即可自动识别、检测，如有异常发生，可提示报警或者控制机器停机。该产品整机一体化、图像清晰直观，可以方便快速准确的检验产品的平面度，明显提高工作效率和产品质量！EF-VS641嵌入式连接器管脚检测系统在检测标定平面度时能达到0.02mm以上的精度。可根据检测要求设定平整度误差范围。对不符合要求的工件检测后可输出控制信号，剔除不合格品。

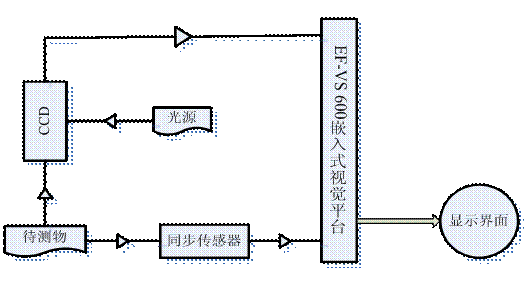

二、EF-VS641嵌入式连接器管脚检测系统结构图

三、EF-VS641嵌入式连接器管脚检测系统主要功能

Ø         检测连接器形状是否合格；

Ø         可测量连接器多个位置的几何尺寸，包括pitch间隔、宽度、高度等；

Ø         检测边缘是否有沾附碎屑；

Ø         检测插针是否扭曲；

Ø         检测局部是否挤压变形；

Ø         废品漏检率为零；

Ø         系统检测到质量问题时，能发出报警信号，指出出错位置并控制停机；

Ø         系统有自学习功能，且学习过程操作简单；

Ø         系统可通过RS232接口或以太网接收上位机控制信号。

四、EF-VS641嵌入式连接器管脚检测系统主要技术特点

Ø         操作界面清晰明了，简单易行，只需简单设定即可自动执行检测；

Ø         采用以DSP处理器为核心的视觉系统，精确识别和检测目标，提高系统处理速度和可靠性的同时，极大的降低了成本；

Ø         系统可同时接两路视频，对同一个连接器从两个方位进行检测，降低了系统成本，节约了系统资源；

Ø         检测软件及算法完全自主开发，采用亚像素技术实现超高的检测精度；

Ø         可灵活设置模板查找、平均灰度值检测及距离、角度等多种检测算法；

Ø         可选择局部扫描功能，提高检测速度；

Ø         专业化光源设计，成像清晰均匀，确保不形成光斑；

Ø         支持多种产品的检测、具备产品在线自动搜索等功能；

Ø         安装简单，不影响原生产线工作；结构紧凑，易于操作、维护和扩充；

Ø         可靠性高，运行稳定，适合各种现场运行条件。

五、EF-V641嵌入式连接器管脚检测系统主要性能指标

Ø         扫描幅宽：5-100mm

Ø         成像与显示：752*582像素，1/3英寸CCD(4.8*3.6mm，6mm对角线)

Ø         物体图像放大：1∽50倍

Ø         镜头类型：C接口型

Ø         成像速度：>25fps

Ø         灰度等级：黑白256级灰度(每像素8位)，彩色1600万色(每像素24位)

Ø         最低照度：黑白0.003Lux，彩色0.1Lux

Ø         处理时间：小于30ms

Ø         功  耗：  小于50W。

Ø         工作电源       220VAC±20%，50Hz。

Ø         工作环境温度：  0～70℃；

Ø         湿度：35%～85%无凝结

示例图片：

连接器端子检测                                    连接器端子检测
