一、 系统需求
检测的对象是一种饮料瓶，要求检测的项目：
1、 瓶身上的标签
2、 瓶口的尺寸、瑕疵，污点
3、 瓶颈上的螺纹
检测速度：三个相机同时检测一个产品的时间要求在200mm以内
由于检测的是不同部位的多个项目，一个相机无法同时实现，这就需要采用多相机同时检测。
二、 检测功能的具体实现
DALSA IPD 智能视觉检测系统中的VA40和VA41都支持多相机同时检测。VA40可支持4个相机，VA41则支持多达6个相机。这里我们选用成本较低的VA40。一号相机采用90度旋转的办法检测标签上的OCR；二号相机用来检测瓶口尺寸及其缺陷；三号相机检测瓶颈部螺纹的外观尺寸。
检测系统的具体配置和参数：
|
型号 |
规格 |
数量 |
|
VA40-03-C53-1 |
VA-40 Vision Appliance |
1 |
|
TM-2 640x480 cameras |
5 meter cables |
3 |
|
A-LEN-FUJ-9 |
9MM lens |
2 |
|
A-LEN-FUJ-35 |
35MM lens |
1 |
|
A-MP-DAL401-0 40 |
DOAL red LED light |
1 |
|
A-MP-BL410-0 50 x 50 |
red LED back light |
1 |
|
A-MP-FL301-0 36x 36 |
red LED area light |
1 |

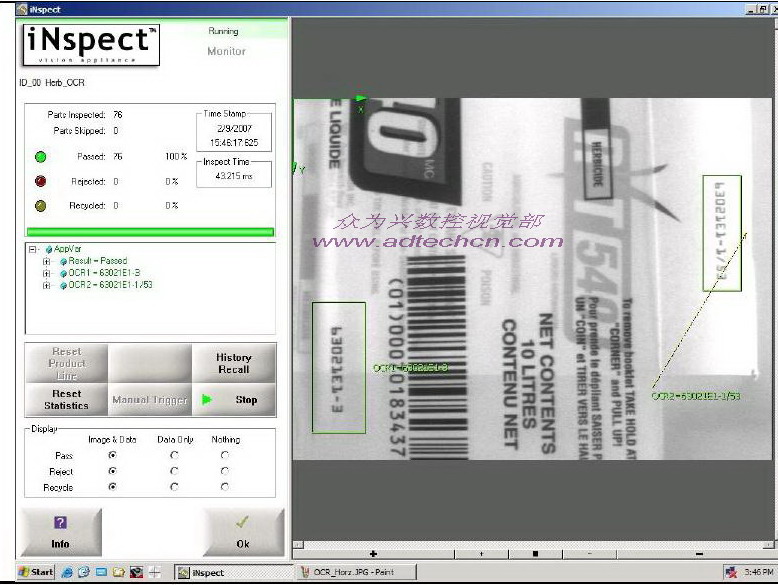

一号相机检测截图：
此时采用9MM镜头和A-MP-FL301红色面光源将整个标签照亮。可以通过OCR读取工具同时检测多串OCR。

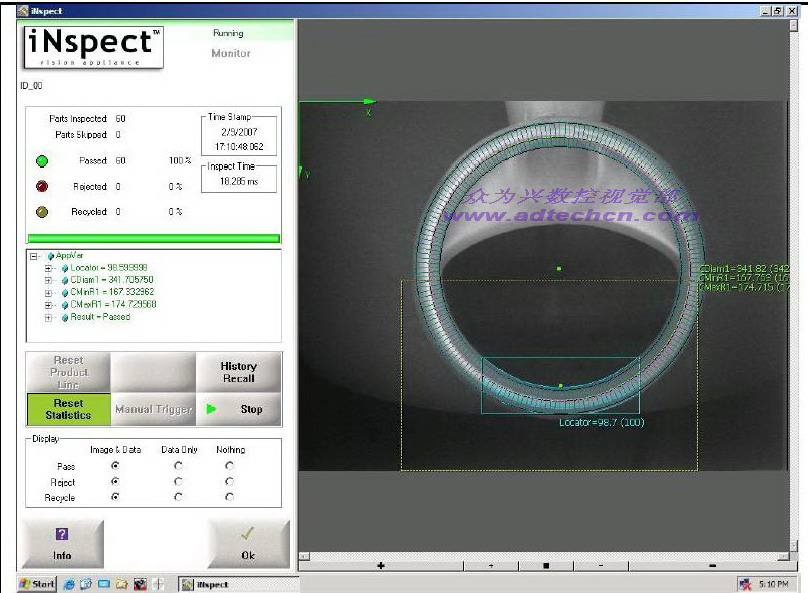

二号相机检测截图：
此时采用的是9MM镜头和红色DOAL光。通过定位工具和测量工具能正确测量出瓶口的内径和外径。对于变形和瑕疵也能准确判断。

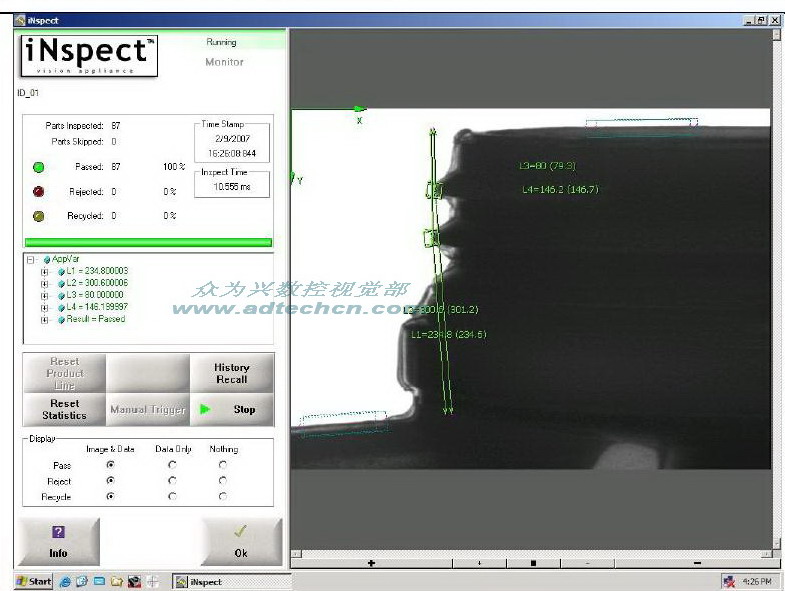

3号相机检测截图：
此时采用的是35mm镜头，光源采用背光照射。可同时测量瓶口上边缘到瓶颈下边缘的距离以及螺纹的个数和牙距。
上述项目采用DALSA IPD视觉检测系统VA40完成3个相机对一个产品的检测耗时在150ms以内，极大的提高生产效率。
由此可以看出本套系统功能和特点：
1、检测速度快。3个相机同时进行检测，有效的缩短了单个产品检测时间。
2、使用范围广。支持多项目、多相机同时在线检测，尤其适合大批量生产流水线。
3、性价比高。只需一台VA40便可以连接多个相机，完成多个项目的检测。硬件智能化, 简单易用,是针对最终用户的视觉检测系统或方案。
