1   特点

·　高分辨力

·　高可靠性

传感器为浮子和绝对值型旋转编码器，所测数据只与水位变化有关，无温度、零点漂移。

·　传输、通信组网方便

在一条屏蔽双绞线上，可以连接32个或更多个具有RS485通信接口的传感器、组成多点、多参数监测、监控系统。

·　经济性好

传感器加上通信接口、通信电缆的总成本低于其它系统，可靠性及使用寿命（光电传感器的寿命达10万小时）高于其它系统，其综合性能价格比最优。

本类型传感器可选装三种不同的输出方式与计算机联接使用：

（1）并联总线方式：传感器通过14-16芯屏蔽电缆分别与计算机联接；

（2）RS485串行总线联接方式：多个传感器通过一对屏蔽双绞线与计算机联接。

（3）采用模拟量4-20mA信号与计算机联接。

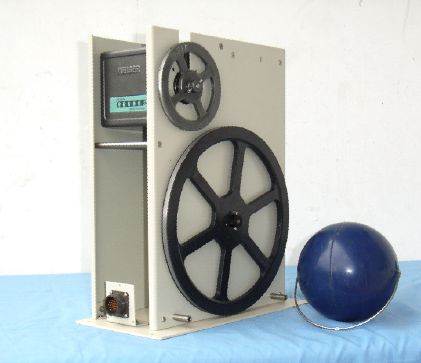

WFX型斜井水位传感器系统是最经济、可靠的水位监测系统。它不需建立垂直测井，只需沿坡铺设斜井水管即可，大大减少建井投资，减少施工周期及难度。

2          主要技术参数

2.1传感器技术参数

水位变幅：0-40m

斜坡角度：30－90⁰

浮子直径：Φ130mm；

水管进水口面积应不大于管径面积的10%；

分辨力：1cm、0.5cm；

测量准确度：±2cm或0.2%×F·S

输出码：格雷码10～15bit；

输出形式：触点开关（机械编码器）或OC门（光电编码器）；

电源电压：12V／24VDC；

MTBF：≥16000小时；

环境温度：-10℃—80℃（工业级：-25℃—85℃）；

环境湿度：95%/40℃；

尺寸：430×210×650（80m量程）；

重量：22Kg。

2.2RS485通信接口（选装）

传输速率：2400－19.2Kbps；

传输距离：1220mm。

2.3   4－20mA电流环模块（选装）
