概述

CP 7515 是一种PC 卡（32 位CardBus），用于运行在工业无线局域网（IWLAN）中，可实现可靠的无线网络通讯。CP 7515 可用于标准WLAN 中，符合标准IEEE 802.11b/g 和IEEE 802.11a， 2.4 GHz 或5 GHz 时。传输速率最大为54 Mbps（高速模式时可达108 Mbps），符合标准IEEE 802.11g 和IEEE 802.11a
两个集成天线（用于天线分集技术），用于在对无线通讯要求较高的区域可靠接收
足够的数据传输速率，可靠性高（仅用于SCALANCE W-700 网络接入点）
借助于WPA 和128 位编码（AES），可高度保护未授权访问
集成在STEP 7/NCM PC 中
使用ISO 或TCP/IP 传输协议的通讯服务：
- 编程器通讯
- S7 通讯
- S5 兼容的通讯（SEND/RECEIVE）
用于工业环境以及办公/ 企业环境
相应的OPC 服务器和组态工具都包含在通讯软件的供货范围内。
优点

IWLAN 理想用于对可靠无线通讯要求较高的工业应用
单独的无线网络，用于可靠接入运行（IWLAN）、关键过程数据（例如报警信号）和非关键通讯（WLAN），例如用于维修和诊断
所有产品都与国际标准IEEE 802.11 兼容，并适用于2.4 GHz 和 5 GHz，确保投资安全
通讯网络安装工作量减少，工厂部件调试快
旋转及移动设备或工厂部件无磨损
应用

CP 7515 可用于工业环境（IWLAN）和办公环境。由SCALANCE W788-1PRO 和SCALANCE W788-2PRO（网络接入点）构建的 IWLAN 无线网络具有高度的网络可靠性，可用于加工和制造领域。CP 7515 还可用于标准WLAN 无线网络，符合标准 IEEE 802.11。

应用实例：

移动控制台；
经由IWLAN 与移动装置进行数据通讯，可对过程进行可靠控制；因此，操作员面板的数量取决于操作人员的数量，与控制台无关。
无线接入现场设备，进行组态和测试，无需在控制柜中进行费时的修改
现场访问维修和维护图纸；通过IWLAN 立即更新系统中的测量值；借助于在线信息，优化过程，降低故障率，与机器的位置无关
实现与移动站（例如移动控制器和设备）、自动仓储系统、输送系统、输送带、回转机器
设计

PC 卡，32 位CardBus ；两个用于无线网络的天线（包括分集天线），符合标准IEEE 802.11b/g 和IEEE 802.11a ，固定安装在卡中
环境温度为0 - 55 ℃ 时，防护等级IP20
防尘，防水，环境温度为0 - 55 ℃ 时，防护等级为IP20
可集成在现有安全概念中，符合标准IEEE 802.1x，以及集成在 RADIUS Server 或虚拟私有网络（VPN）中
通过电源LED 和事件LED，显示运行状态
功能

CP 7515 是一种用于无线网络的PC 卡，符合标准IEEE 802.11b/g 或IEEE 802.11a，最大数据传输速率54 Mbit/s （高速模式时为 108 Mbit/s）， 2.4 GHz 和5 GHz，获得30 多个国家的无线电认证。该通讯处理器（CP）可插入移动单元的32 位CardBus 插槽中（例如Internet Pad 1） 或编程器/ 便携式PC）。以此，移动单元可在无线电磁场中自由移动。
1) CP 7515 不适用于MOBIC T8！而CP 1515 则可用于MOBIC T8。
工业无线局域网（IWLAN）的特点：

足够的数据传输速率，可预测（确定性）所选节点的无线介质接入点，规定最大数据传输时间
循环监控无线接入点和节点之间的无线链路，快速识别故障状态
天线分集技术，用于无线信号受限的场合
如果连接质量降低，自动切换为低数据传输速率
冗余调制，可靠的无线电技术


安全性
通过WPA 安全标准（Wi-Fi Protected Access，Wi-Fi 保护访问）和密码，可防止侦听和未授权访问。根据先进加密标准（AES）进行数据加密。通过IEEE 802.1x 以及RADIUS （Remote Authentication Dial In User Service，远程认证拨号用户服务协议），实现安全访问控制。
其它保护机制：
PEAP（Protected Extensible Authentication Protocol，保护可扩展身份验证协议）；使用一个类似于SSL/TLS 的程序，建立安全连接
EAP-TLS （Transport Layer Security，传输层安全性协议），通过客户机/ 服务器认证
EAP-TTLS （Tunneled Transport Layer Security，隧道传输层安全协议），通过服务器认证； 用户身份验证加密传输。
用与SOFTNET 安全客户机以及SCALANCE S


组态
S7 通讯协议与S5 兼容通讯协议的组态采用STEP 7 V5.2 SP1 及更高版本或NCM PC V5.2 SP1 及更高版本
组态工具NCM PC 包含在软件包SOFTNET-S7 和工业以太网用的SOFTNET-PG 中。
NCM PC 是Advanced PC Configuration（先进的PC 组态）的一个部件
使用Management Tool for Windows 2000 Professional and XP Professional 进行安装和参数设置


诊断，管理
使用Client Manager，可设置运行参数，以及参数设置诊断或传输性能座断
通讯处理器配有电源和事件状态显示

集成

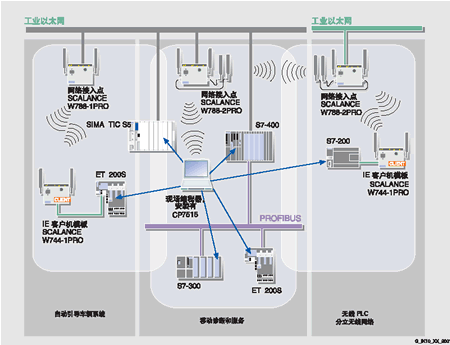

在采用SCALANCE W-700 产品系列网络接入点的IWLAN 无线网络中，除了根据相关标准（IEEE 802.11b/g 或IEEE 802.11a）传输数据以外，无线卡CP 7515 还能提供足够的数据传输速率，具有确定性的数据通讯能力。为进一步增强无线链路的可靠性，其质量将受到监控，并在故障时，生成报文。
Internet Pad 和移动PC 就充分利用了移动无线通讯的优点，用于

调试
保养和维护
诊断
服务


CP 7515 提供以下无线访问模式：
在工业环境下的PC 网络接口
工业以太网接入，例如用于SIMATIC S5/S7，与用于工业以太网的SOFTNET 软件包组合使用
