  • 阿尔泰MODBUS模块在工业废水监测系统中的应用
  • 发布时间:2012/7/9 13:57:51   修改时间:2012/7/9 13:53:40 浏览次数:2133
  • 系统概述


    目前我国很多工业城市的废水排放量较大,已造成城市地表水的严重污染。各城市的环境监测中心站肩负着对城市地表环境水质及污染源排放废水的监测工作,很多城市相继形成了以市站为网头,与区站、行业站构成一体的废水监测网。


    为提高水质监测能力建立了废水在线监测系统,系统建成一个由污水排放监测子站、监测中心站和管理中心(城市环保局)组成的城市废水监测网络系统。该系统可实现对企业废水和城市污水的自动采样、流量的在线监测和主要污染因子的在线监测;实时掌握企业及城市污水排放情况及污染物排放总量,实现监测数据自动传输;由监测中心站的计算机控制中心进行数据汇总、整理和综合分析;监测信息传至城市环保局,由城市环保局对企业进行监督管理。

    系统构成

     1
    、 监测子站

    在每个排污口建一座监测子站,监测子站设有实验台,站内安装在线流量计、水质自动采样器、污染物在线监测仪以及计算机控制系统。

    监测子站计算机系统能完成检测仪表输出信号的采集、数据处理、存储、显示、记录、统计、打印等功能;能满足各个排污口对监测数据的要求,通过无线通信系统与计算机控制中心进行实时数据传输。
     2
    、 监测中心站

    在城市环境监测中心站建立一个中心实验室、一个无线接收系统和一个计算机控制中心。计算机控制中心负责接收监测子站传输的信息和其他污染源的监测信息;负责对监测信息分类、筛选和综合分析;完成对数据的统计、运算、处理,能自动生成各种报表;具有存储、显示、记录、打印、统计等功能,并实现与市环保局信息中心联网。

    设置一个大屏幕投影系统,显示全市重点污染源分布和监测结果,同时用计算机多媒体语音系统进行环境质量状况演示。
     3
    、管理中心

    管理中心由城市环保局相关部门组成,是本系统的决策中心,主要对从监测中心站获得的监测信息进行分析、调研,及时做出管理决策,增加管理力度。

    系统要求


    能适应现场恶劣环境,完全工业级产品

    对工业废水所含的有害化学成分进行采集分析,得出各项精确数值分析采集到的数据,实施报警并监控废水处理装置,使废水达到排放要求,将现场采集到的数据通无线网络传至中心控制室。

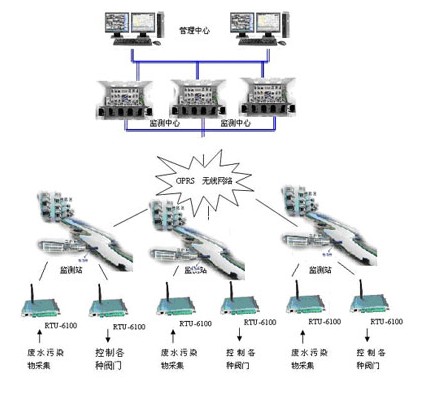

    系统框图


    监测的基本参数有CODNH3-NpH、石油类、氰化物、酚、Cr+流量等浓度和排放总量,监测系统由取水预处理装置、监测仪表、数据采集处理控制系统、系统平台软件等部分组成

    系统配置:
    监测站:
    使用RTU-6100可实现数据的采集,阀门的控制与数据的无线传输。
    性能简介:
    ◆ CPU
    AT91SAM7X256
    (55MHz
    主频的32RISC处理器、256KB Flash64KB SRAM)
    数据存储:16Mb Flash
    支持GPRS无线传输
    串行接口:15线制串口;
       1
    3线串口(RS485与之复用)
    以太网口: RJ-45口的10/100Base-T 以太网口;
    模拟量输入:4路差分或8路单端模拟量输入(可选电压和电流输入方式)
    模拟量输出:4路模拟量输出
    数字量输入输出:共32,可每8路配置输入输出;
    温湿度传感器:选配SHT-71/75,用于对系统环境的检测;
    ◆ RTC
    时钟:精密、超低功耗,带备用电池的实时时钟;
    ◆ LED
    灯:4(1个电源指示、1个状态指示、2个以太网状态指示)
    ◆ JTAG
    调试接口;
    系统供电:7V35V DC 20mA1A 板载开关电源;
    工作温度:-40℃ +85℃
    工作湿度:5 95% 不结露;



    系统评价

    城市工业废水监测系统,大量采用成熟的阿尔泰设备和先进的控制软件是一种必然的发展趋势。使用MODBUS协议系统,可以与其它设备相通信,使其具有强大的扩展功能和兼容性,阿尔泰产品无疑在城市工业废水监测系统中提供了成熟稳定的工控设备产品。
