目   录
　　第一章   概述 4
　　1.1 概述 4
　　1.2 注意事项： 4
　　1.3 安全指南: 5
　　1.4 合格人员 6
　　1.5 警告 6
　　第二章  系统网路概述 6
　　第三章   空调机系统 8
　　3．1 空调机控制系统概述 8
　　3.1.1 空调机参数的设定 8
　　3.1.2 空调机组冬季/夏季控制 9
　　3.1.2.1 空调机组冬季启动过程 9
　　3.1.2.2 空调机组夏季启动过程 10
　　3.1.2.3 负压空调机组换风过程 10
　　3.1.2.4 空调机组故障报警 11
　　3.1.2.5 空调机组停止工作过程 11
　　3．2 空调机上位机系统概述 12
　　3．3  空调机组的监控系统操作 12
　　3.3.1  监控系统的主菜单 12
　　3.3.2负压空调机组操作界面 14
　　3.3.2.1负压空调机组工艺参数 14
　　3.3.2.2空调机组工况显示 16
　　3.3.2.3空调机组状态显示 17
　　3.3.2.4 空调机组的操作选择 17
　　3.3.3 空调机组的功能选择 18
　　3.3.3.1空调机报表 18
　　3.3.3.2 空调机组主要参数趋势曲线 19
　　3.3.3.2空调机组参数设定 22
　　3．4正压空调机组 26
　　3.4.1洗蛋间操作 27
　　第四章  车间参数显示 29
　　4．1灭活苗车间参数显示 29
　　4．2 冻干苗车间参数显示 29
　　4．3动物房参数及新风机操作 31
　　4.3.2动物房新风机操作 31
　　第五章  温室监视画面 32
　　第六章  冷却系统操作 34
　　6.1冷却水循环系统 34
　　6.1.1分集水器差压调节 35
　　6.1.2水泵及风扇控制 35
　　6.2制水车间 36
　　6.2.1水罐液位显示 36
　　6.2.2冷热媒泵控制 36
　　第七章  反应罐监视画面 37
　　7.1灭活间监视画面（以灭活间1为例） 37
　　7.2乳化间监视画面 39
　　第八章 报警事件 41
　　8.1实时报警（图8-1） 41
　　8.2历史报警（图3-5-2） 42
　　第九章    灭活间控制柜操作说明 43
　　9．1准备工作 44
　　9．2操作界面详解 44
　　9．3中控室上位机中监视画面 49
　　第十章    乳化间控制柜操作说明 49
　　10．1准备工作 50
　　10．2操作界面详解 50
　　10．3中控室上位机中监视画面 57
　　第十一章   温室控制柜操作说明 57
　　11．1准备工作 58
　　11．2保温过程 60
　　11．3保压过程 60
　　11．4中控室上位机中温室监视画面 61
　　结束语： 61
　　第一章   概述
　　济南泰丰生物制品有限公司空调自控系统，硬件主要采用德国西门子公司S7-300和S7-200 PLC系统，利用CPU 315-2DP（CPU中央处理器）和通过PROFIBUS-DP建立成分布式配置的网络系统；操作界面采用TD200文本和TP170A触摸屏；操作站（上位机）选用西门子工业计算机，人机界面选用北京三维力控公司的HMI/SCADA工业自动化组态软件，完成操作员站画面组态、变量连接、系统报警、变量曲线生成等功能；形成了一套主从多点、主备冗余、操作方便、安全可靠的控制系统。
　　该控制系统采用一流水平的设施装备、先进的产品技术，具有实时性、可靠性、针对性的特点，为提高生产质量、降低成本、节省能源，提供了较为有效的检测，监控手段，是上水平、上能力、上等级的系统工程。
　　监控系统显示的画面能直接、全面地反映出整个机组的运行情况，只需对各画面进行简单操作，即可完全监控机组状态，简单快捷地画面操作，精良的装备，可靠的质量，使控制方便，准确，是国内一套功能完善技术先进的空调机控制系统。
　　第二章  系统网络概述
　　济南泰丰生物制品有限公司的九套空调机组,其中有两套是正压机组(五号机组和八号机组)，其余全为负压机组，空调机控制系统包括灭活车间空调机控制、冻干车间空调机控制、温室控制、灭活间控制、乳化间控制及辅助设备等控制，参见图2-1 系统网络拓扑图，下面按地址顺序简介各部分的基本功能及控制范围。
　　☆ （2）地址为2，主站（CPU 315），与从站（8）组成灭活车间中控室控制柜
　　控制范围：灭活车间5、6、7、9号空调机和制水间
　　☆ （3）地址为3，从站（CPU 315），冻干车间中控室控制柜
　　控制范围：冻干车间1、2、3、4、8号空调机和冷却水系统
　　☆ （4）地址为4，CP5611，灭活车间中控室，操作站
　　☆ （5）地址为5，CP5611，冻干车间中控室，操作站

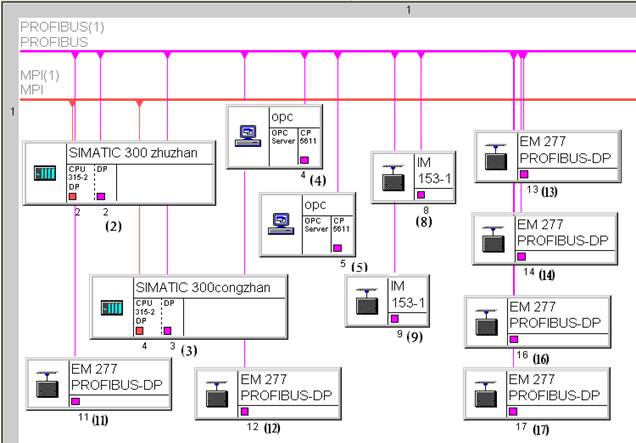

　　图2-1 系统网路拓扑图

　　☆ （8）地址为8，从站（IM 153）,与主站（2）组成灭活车间中控室控制柜
　　☆ （9）地址为9，从站（IM 153），动物房控制柜
　　☆ （11）地址为11，从站（EM 277），灭活车间温室1控制柜
　　☆ （12）地址为12，从站（EM 277），冻干车间温室2控制柜
　　☆ （13）地址为13，从站（EM 277），冻干车间温室3控制柜
　　☆ （14）地址为14，从站（EM 277），灭活车间灭活间1控制柜
　　☆ （16）地址为16，从站（EM 277），灭活车间灭活间2控制柜
　　☆ （17）地址为17，从站（EM 277），灭活车间乳化间控制柜
　　3.3.2负压空调机组操作界面见下：

　　3.3.3.2 空调机组主要参数趋势曲线

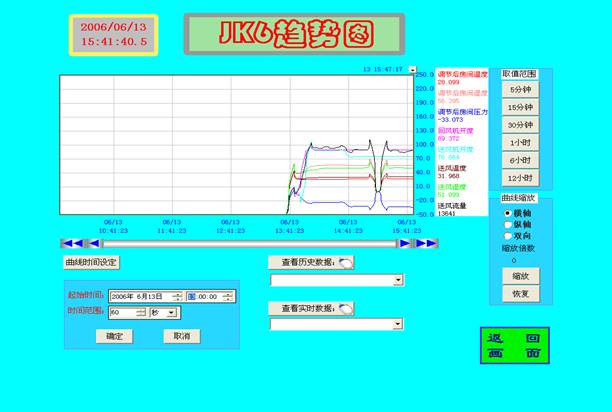

　　图3-5空调机组6主要参数趋势曲线

　　6.1冷却水循环系统画面下

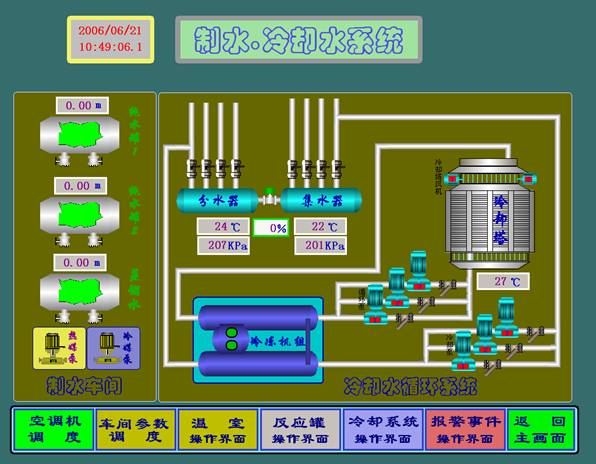

　　图6-1制水.冷却水系统

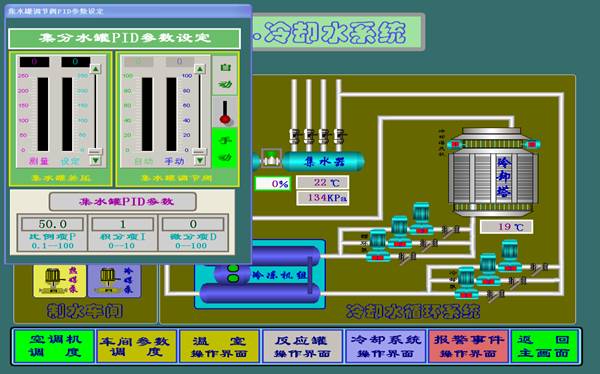

　　图6-2

　　第九章    灭活间控制柜操作说明
　　灭活间设备的控制操作全部在控制柜的触摸屏上操作完成。同时在中控室的上位机系统中也能监视灭活间的工作状况。
　　灭活间的生产工艺及配方是由CIP完成，这里不再叙述，此章主要针对原液罐、灭活罐的灭菌降温工艺和保温工艺的操作过程进行详细论述。
　　灭菌降温工艺：在每次往罐内注入新的药液前和把成品的药液抽离罐体后，都要对罐体内进行消毒处理，以免对下次配方的药液产生污染，这个消毒处理过程，就是降温灭菌过程。
　　保温工艺：在每次往罐内注入新的药液后，根据工艺要求，要把药液保持在一定的温度内并进行搅拌到一定时间。同时，温度过高时，需要往罐夹层中注入冷媒进行降温，当温度过低时，需要往罐夹层注入热媒进行升温，这种降温、升温的反复过程就是保温过程。
