北汽株洲CCR项目是北汽株洲分公司2013年的重点项目，随着株洲分公司高速发展、产能的快速提升，对生产监控、安防监控、设备监控、重点工位监控及信息的传递提出了更高的要求，我公司为其建设了全面的、先进的中央监控系统，安装覆盖全厂的监控摄像设备，包括生产现场及公司范围内的主要路口等，并通过监控中心及时发现生产现场设备及安全隐患，能够追查隐患原因。项目范围覆盖株洲分公司车身厂、涂装厂、总装厂、发动机厂、各门岗及关键路口、食堂及质量中心等，功能模块主要包括视频监控子系统（网络摄像机）、网络传输子系统（光纤及交换机）、存储子系统（磁盘阵列）、监控中心子系统（CCR室）和系统集成子系统（MES集成）。

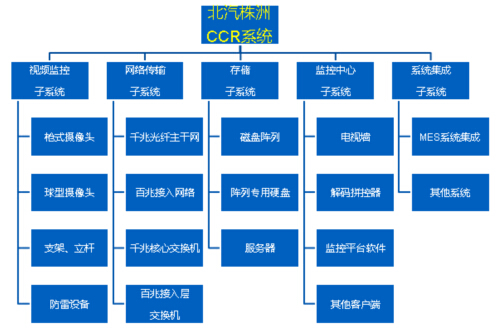

　　图1  系统组成

　　本项目于5月30日正式启动，6月20日中央监控室建设完成，9月25日完成全部硬件安装及软件调试工作，正式上线运行，项目主要完成情况如下：
　　●  2012年6月，为配合株洲分公司一工厂建成暨二工厂开工典礼的举行，在项目启动仅一个月时间内就完成了总装中央监控室的硬件建设和系统调试工作，得到了各级领导的高度认可及好评；
　　●  2012年7月，组织完成摄影机部署需求调研及确认，形成最终需求说明书；
　　●  2012年8月，完成现场所有监控点的网络及电源线铺设，累计铺设桥架/管线等20000余米，各类电缆、光纤、网线等布线近40000米，安装监控枪机270个，球机22个，并完成了服务器、磁盘阵列及后台系统的安装和部署工作；
　　●  2012年9月，完成系统所有硬件安装及软件部署工作，并对各部门关键用户进行系统安装和使用培训工作，CCR系统正式完成并投入使用。

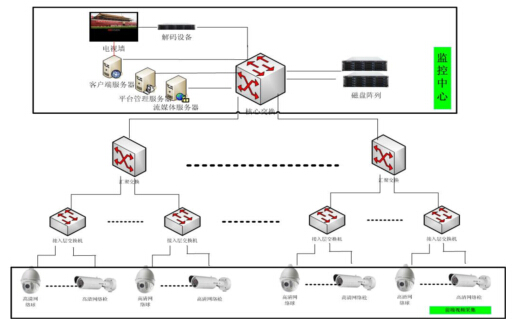

　　图2  系统架构

　　目前CCR系统已全部投入使用，后续将根据厂区的建设安装部署对应区域的摄像机，实现厂区监控的全覆盖。通过本系统的实施，给北汽株洲分公司带来了以下直接或间接效益：
　　1、通过CCR监控功能，缩短了设备故障发现时间，有效减少故障处理时间。能让生产管理更灵活，掌控更全面。
　　2、通过CCR的实施，能够更全面的监控厂区安全，做到事后回放，并且能够通过网络，在管理人员办公室直接查看指定的区域。
　　3、通过CCR的摄像头与MES系统联动，能够让报警信息更直观，提高现场问题的响应及处理效率，减少停线时间。
　　4、通过CCR的电视墙展示，能够让生产管理部门、机械设备管理部门以及相关领导直观地看到相关内容，更容易了解生产现场状况。
　　5、通过系统平台在中央监控室及各分厂监控室间进行语音通信，及时发布和传递生产通知。

　　图3  中央监控室效果图

　　此外，北汽株洲分公司目前已实施了两期MES系统，由我公司负责开发和运维，MES系统对株洲分公司生产、设备、物流进行了有效管理，为了发挥CCR系统和MES系统更大的作用，易往信息项目组进行了大胆的技术创新，将CCR系统通过技术手段与MES系统进行深入集成，通过MES系统获取生产、设备和物流数据，实现与视频监控无缝集成，当生产、设备或物流发生问题时，监控中心能第一时间发现故障信息，通过调用现场视频信息了解现场情况，并通知相关人员进行处理，将故障的发现到提报的时间缩短，提高整体工作效率，是系统的一大亮点，得到了各级领导和用户的高度认可及好评。

　　图4  在MES系统PMC界面进行视频监控
