PXIe测控系列

HW-1693BAT

内置超强续航能力智能锂电池

可选配更大容量外置智能锂电池实现无限续航

符合PXIe总线标准规范

内置厚物科技PXIe-9170或PXIe-9180控制器

内置厚物科技3U 9槽PXIe Gen3.0高速背板

1个3U PXIe系统槽和8个3U PXIe/PXI扩展槽

系统槽总带宽24GB/s，每个扩展槽专用带宽8GB/s

兼容数采、模块化仪器、航空总线、FPGA等PXIe/PXI模块

内置系统状态监控管理软件HMCSP

内置智能锂电池监控管理软件HBSSM

全铝镁合金加固紧凑型设计

特殊防撞包角及加固硅胶把手设计

15.6'' 高清工业显示屏1920x1080分辨率

工业电阻触摸屏、工业触摸板及防水硅胶键盘

9V~32V直流电源宽压输入（配专用24V电源适配器）

电源输入接头航插设计

PXIe机笼内缩140mm设计

可灵活定制IO航插接口

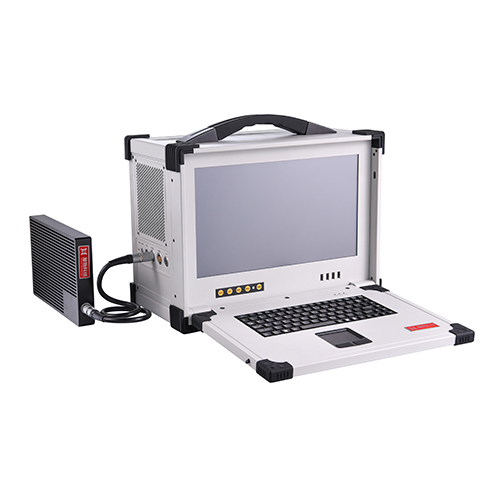

业界首款15.6''内置智能锂电池3U 9槽高性能PXIe加固便携式测控平台

HW-1693BAT是业界首款15.6’’内置Intel? CoreTM 6th Gen i7四核八线程CPU或Intel? Xeon? 八核十六线程CPU嵌入式PXIe控制器、PXIe Gen3.0高速背板、智能锂电池、高清工业显示屏和加固机箱的便携式测控平台，此测控平台采用专业的工业外观设计、全铝镁合金结构加固紧凑型设计，集成15.6''高清工业显示屏、工业电阻触摸屏、工业触摸板、防水硅胶键盘和智能锂电池等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。

HW-1693BAT内置厚物科技高性能3U 9槽PXIe高速背板，基于PCIe Gen3.0技术，符合PXIe/PXI总线标准规范，具有1个PXIe系统槽、7个PXIe/PXI扩展槽和1个PXIe定时槽。系统槽总带宽24GB/s（配PXIe-9180控制器）或16GB/s（配PXIe-9170控制器），扩展槽专用带宽8GB/s，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI功能模块。机器内置系统状态监控管理软件HMCSP，可实时监控机器内电源各分路电压、机箱内部温度和风扇转速等，支持PWM风扇转速控制，根据机箱内部温度高低风扇自适应调整转速对控制器及模块进行散热。机器内置智能锂电池监控管理软件HBSSM，可实时监控智能锂电池的所有状态参数，包括电池电压、充放电流、实时功率、续航时间、充放电次数等。

HW-1693BAT充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此测控平台可内置各种不同的PXIe/PXI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。
