PLC站配置：
1.关闭PLC站电源，接上鼠标、键盘、显示器。

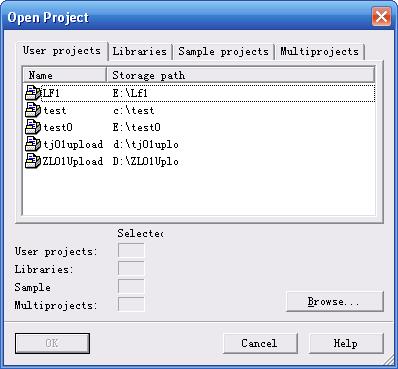

2.接通PLC站电源，打开SIMATIC Manager软件，File→Open…弹出如下窗口：
选择原程序，点击“OK”，如下图：

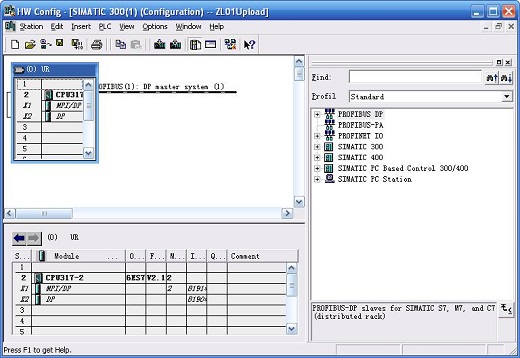

双击右侧窗口中的“SIMATIC 300(1)”,然后在出来的选项中双击“Hard Ware”选项，出现如下窗口：
根据上图，可以得到如下信息：
MPI/DP接口设备槽号：2
MPI地址：2

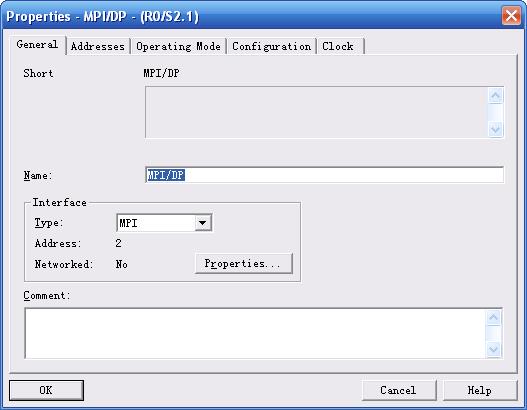

然后双击“MPI/DP”所在行弹出如下对话框：

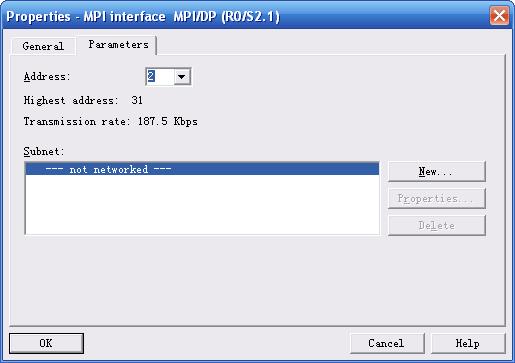

点击“Properties…”按钮，如下图：

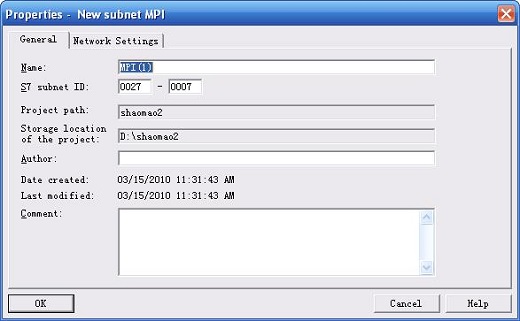

若列表中没有网络，则新加网络：点击“New”按钮，出现对话框：

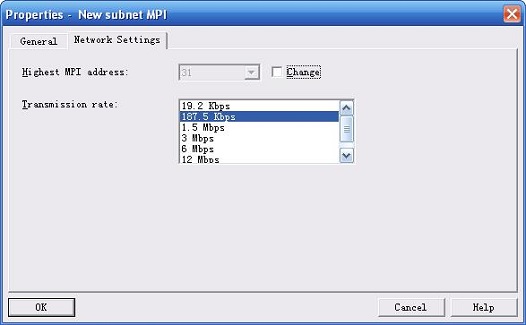

点击“Network Settings”选项卡：

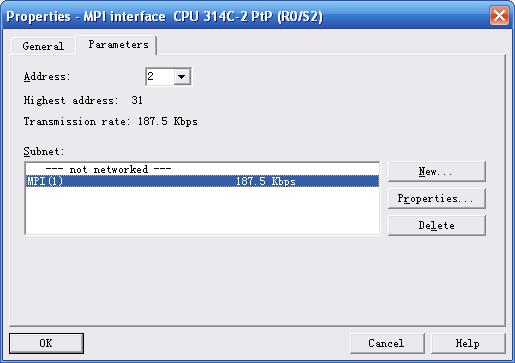

查看波特率，图中缺省为“187.5Kbps”。
注意：波特率要与数采机的波特率设置一致，否则无法通讯。
点击“OK”按钮：
然后修改“Address:”后面的数字（即修改MPI地址）。
注意：修改的原则是，同一台数采机所连接的多台PLC中，MPI地址要不同。
然后依次点击“OK”按钮，回到如下窗口：
接下来的工作就是将刚才修改后的程序下载到PLC中去。
注意：在下载程序之前要使PLC处于“Stop”状态。
然后点击工具栏中的
即“Download to Module”图标，如下图：

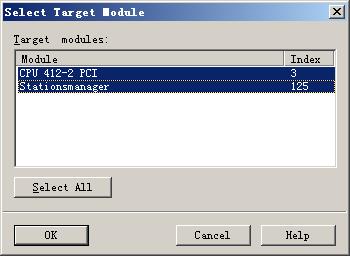

选择CPU，然后点击“OK”按钮，开始将刚才修改的程序下载到PLC中，以完成对PLC的配置。
到此，对PLC站的配置完成
数采机配置：
1.使用MPI电缆将计算机与PLC相连。
注意：在连接电缆的时候至少要将电缆一侧的电源关闭，严禁带电插拔。

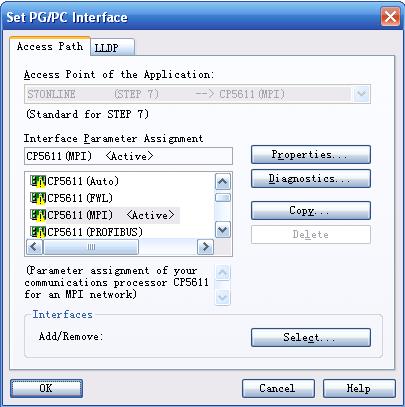

2.设置PG-PC接口。开始菜单→所有程序→SIMATIC→STIP7→设置PG-PC接口，弹出如下窗口：

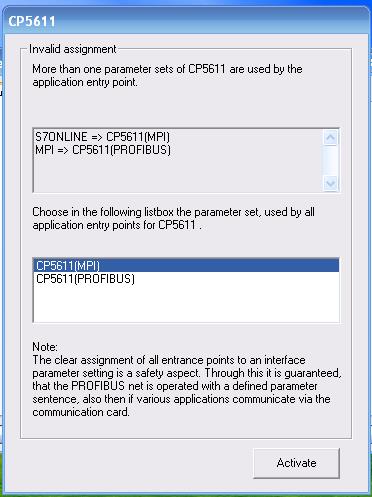

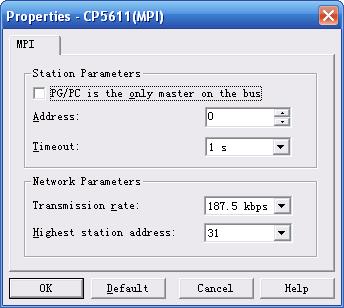

选择“CP5611(MPI) <Active>”，点击“Properties…”按钮：
查看“Transmission rate:”选项，也就是波特率设置，使其与PLC上的网络波特率一致。

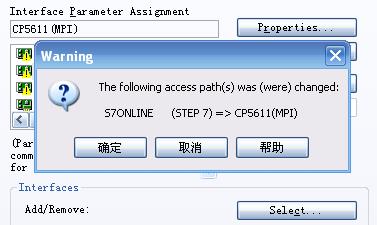

然后点击“OK”，若原来的接口不是MPI接口则弹出如下对话框：
点击确定。如下：
选择CP5611(MPI)然后点击“Active”按钮。至此，PG-PC接口设置完毕。
3.打开SIMATIC Manager软件，该软件是西门子系列PLC专用编程软件。其图标为：
，双击它，在打开的窗口中点击File按钮、New按钮，弹出如下对话框：

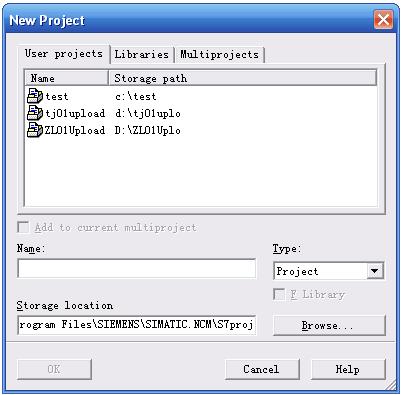

在“Name：”一栏中为该程序命名，例如：“LF1”，然后在“Storage location”一栏中设置它的储存路径，比如“E：\”。输入完成后点击“OK”按钮。画面如下：

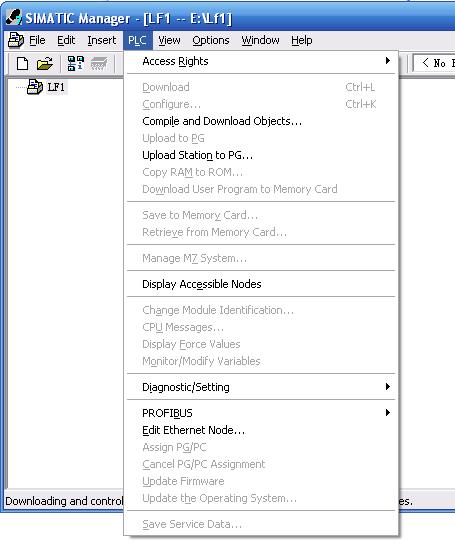

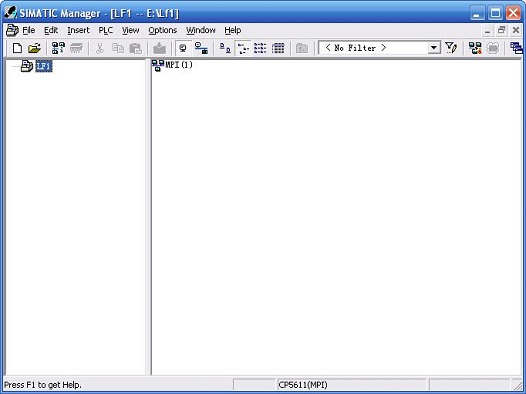

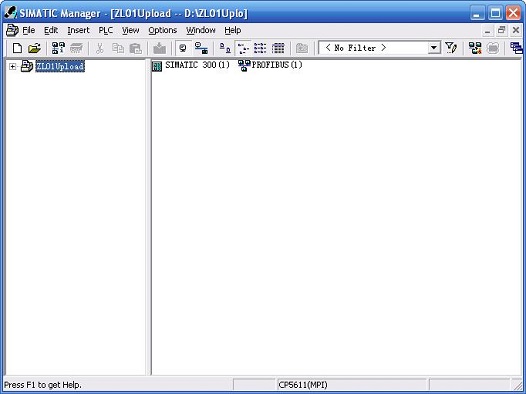

可将右侧缺省建立的元件“MPI（1）”删除。工程目录建立完毕。下面开始上传PLC程序。点击标题栏中的按钮“PLC”，然后点击“Upload Station to PG....”按钮，如下图所示：

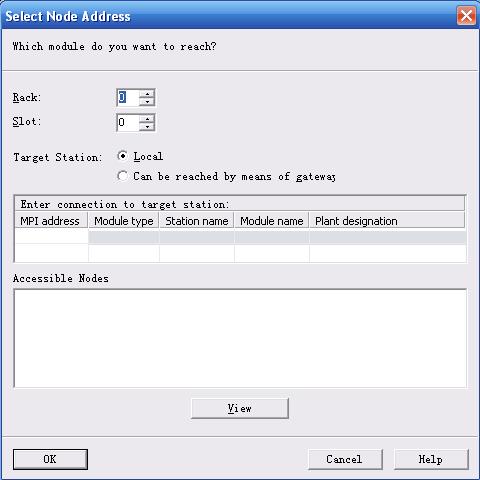

弹出如下对话框：

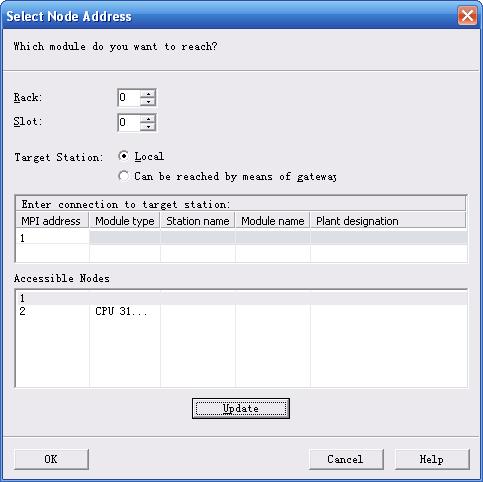

点击“view”按钮，然后在列表里将显示出当前PLC中的结点队列如图：
选择需要上传程序的CPU，然后点击“OK”按钮，开始上传程序。完成后的画面如下：
双击右侧窗口中的“SIMATIC 300(1)”,然后在出来的选项中双击“Hard Ware”选项，出现如下窗口：
根据上图，可以得到如下信息：
MPI/DP接口设备槽号：2
MPI地址：2
4.保存程序，点击File→Save As…按钮，选择路径，保存。关闭软件。
至此，数采机的配置完成，可以运行事先准备好的紫金桥软件工程，进行数据采集了。
西门子PLC点信息查询方法
（一）得到DB块查询画面
首先要使数采机与西门子PLC进行连接，得到DB块的查询画面，这里分两种情况：一种情况是使用软件可以直接打开PLC程序，另一种情况是因某些原因不能直接打开PLC的情况，我们分别进行讲解。
1.直接打开PLC程序
首先设置PG-PC接口，选择MPI接口。
用MPI电缆将计算机与PLC连接，打开SIMATIC Manager软件，在打开的窗口中点击File按钮、New按钮，弹出如下对话框：
在“Name：”一栏中为该程序命名，例如：“LF1”，然后在“Storage location”一栏中设置它的储存路径，比如“E：\”。输入完成后点击“OK”按钮。画面如下：

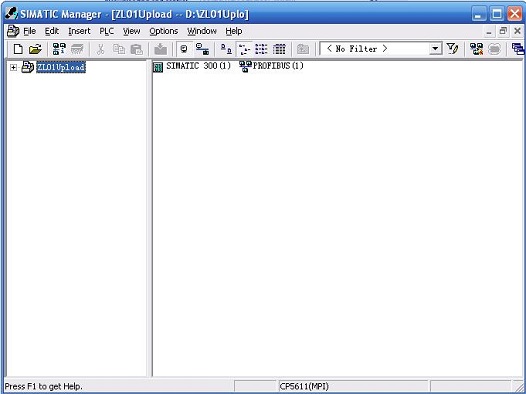

可将右侧缺省建立的元件“MPI（1）”删除。工程目录建立完毕。下面开始上传PLC程序。点击标题栏中的按钮“PLC”，然后点击“Upload Station to PG....”按钮，如下图所示：
弹出如下对话框：
点击“view”按钮，然后在列表里将显示出当前PLC中的结点队列如图：
选择需要上传程序的CPU，然后点击“OK”按钮，开始上传程序。完成后的画面如下：

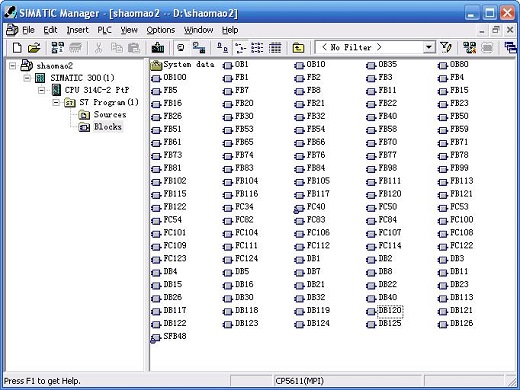

在左侧的导航树中依次打开：LF1→SIMATIC 300(1)→CPU 314C-2 PtP→S7 Program(1) →Blocks，在右侧出现数据块列表：
2.间接打开DB块查询画面
对于不能直接读取PLC程序的情况，我们这样处理：
首先设置PG-PC接口，选择MPI接口。

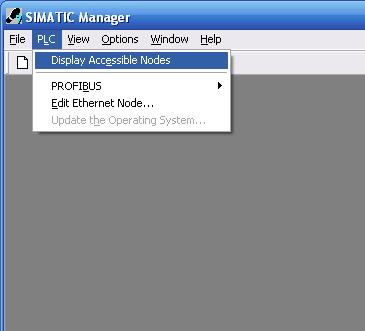

用MPI电缆将计算机与PLC连接，打开SIMATIC Manager软件，在标题栏中依次点击：PLC→Display Accessible Nodes，如下图：
得到如下窗口：

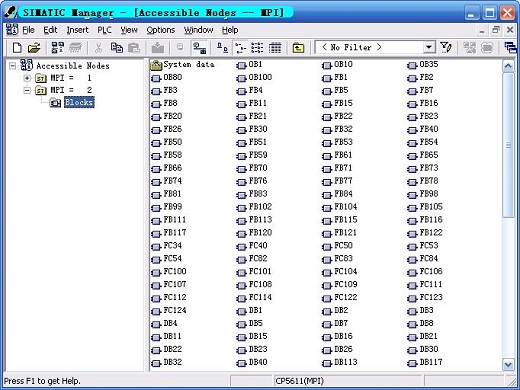

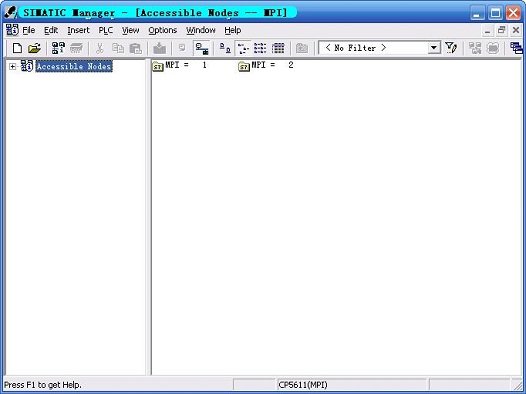

在左侧的导航树中依次打开：Accessible Nodes→MPI =2→Blocks，如下图：
在右侧创窗口中显示出DB块列表。
（二）点信息的查询
完成上面的步骤，下面就要查询电信息了。点的信息在DB快中，双击一个DB快，例如DB15：

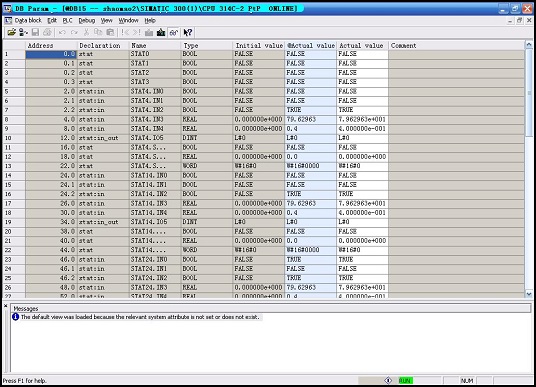

列号为“Address”的列中显示的是点在该DB块中的地址。“Type”所在列中显示的是该点的类型。点击
即Monitoring on/off按钮，显示实时数据：
窗口中增加一列数据“@Actual value”,列中的数据是实时变化的，也就是PLC所采集到的数据。我们可以通过与现场数据对比，找出现场数据对应的点的地址、数据类型、当前值。
紫金桥软件的配置
本节只介绍紫金桥软件设备的建立和点的组态，有关紫金桥软件其他方面的问题可以参阅紫金桥软件的帮助文档。
设备驱动的建立：

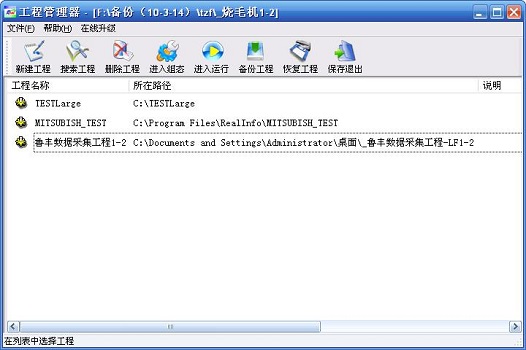

打开紫金桥工程管理器：
选择工程，双击之，或者点击工具栏中的“进入组态”按钮进入组态环境。在左侧导航树中选择“数据库”选项卡：
然后依次选择：设备驱动→PLC→Siemens(西门子)→S7-300/400(MPI),双击之：

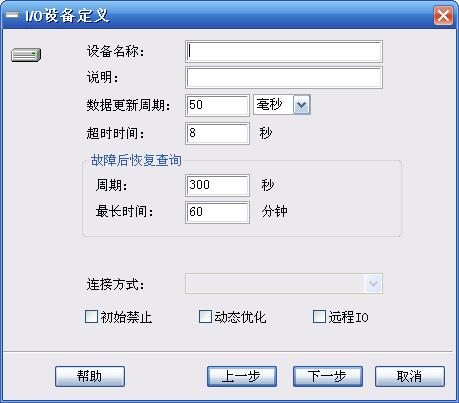

进入创建设备窗口，在设备名称里输入设备名字，如“LF1”，点击下一步：
我们以1拉幅机为例，1号拉幅机的MPI地址为3，MPI设备槽号为3，以此依据更改该设置，然后点击确认。一个名字为“LF1”的设备就建立完成了。
点组态的建立

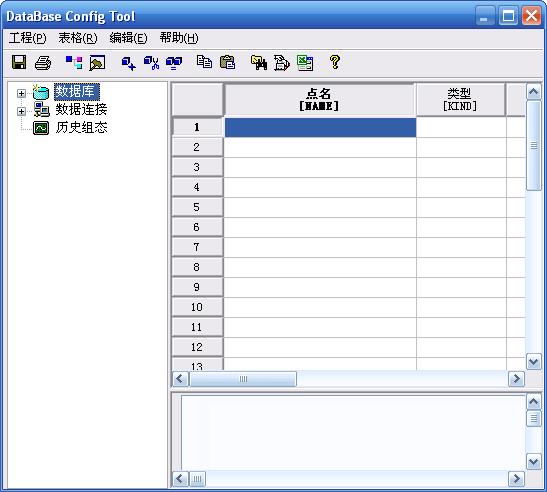

在左侧导航树的“数据库”选项卡下双击“点组态”按钮，进入点组态窗口：
现在我们以一个点为例：

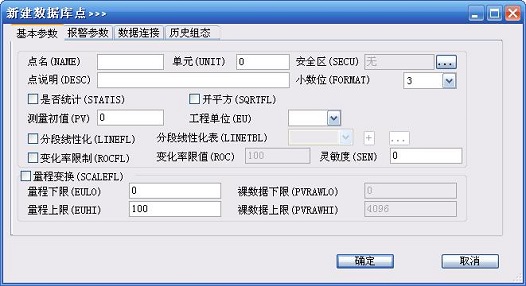

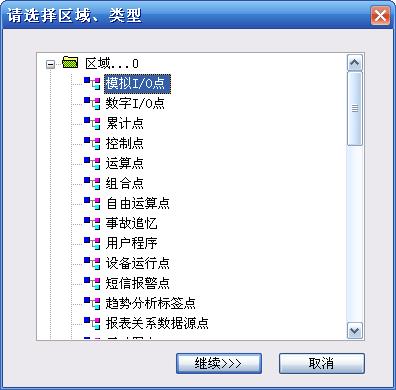

双击右侧表格的空白处：
点击“继续”如下图：

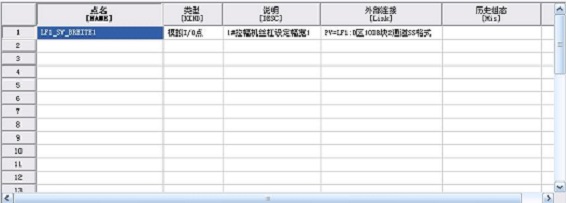

在“点名”选项中写入“LF1_SW_BREITE1”，“点说明”选项中写入“1#拉幅机丝杠设定幅宽1”。然后在上边的选项卡中点击“数据连接”：

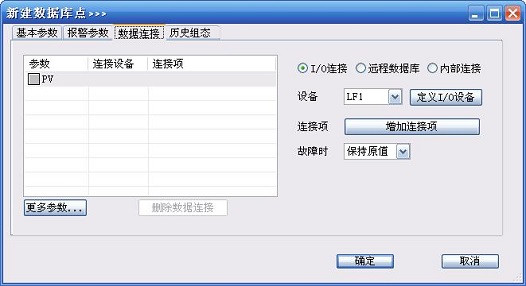

在“设备”选项中选择刚才建立的设备“LF1”，点击“增加连接项”如下图：

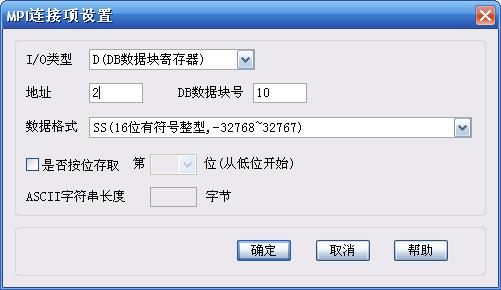

地址中写入“2”，DB数据块号为“10”，数据格式为“SS（16位有符号整型，-32768-32767）”，然后点击确定如图：
这个点已经建立了，并且与设备“LF1”进行了数据连接。
