摘要：
伴随我国经济的快速发展,我国电力建设进入了一个崭新的发展阶段,对发展信息化,提高效益,保障安全提出了新的要求。在这一背景下,各发电厂、变电站、变电所、通讯站等都要通过监控系统实现少人、无人监管，以提高生产效益。同时，监控系统和电力调度系统、办公室自动化OA系统能够有机的融合在一起，形成一个综合的管理业务系统。
系统需求：
在电力调度管理中心建立监控中心，在各发电厂、变电站、变电所建立数据采集单元，从而在远端能对各监控场所的相关数据进行采集、监控和监视，以便能够实时、准确、直接的了解和掌握各变电站、变电所的情况，并及时作出反应，同时将相关的数据进行存储分析，以为今后的决策和改进提供有力的支持。
系统中的各发电厂、变电站、变电所主机可接入数据信号，数据信号通过山东力创的自动化模块EDA9033D，然后通过GPRS传送到监控中心监控主机，在监控中心可实现对所有变电所的控制和监视。在监控中心，可以设置局长分控，便于领导随时抽查变电所的情况。
系统架构：
功能特点：
强大的安全管理，根据不同区域站点的用户设置不同的操作权限
灵活的数据采集方式，实现手动采集/自动采集，两者之间可以相互切换，自动采集时间间隔可以自由设置
实时准确的报警功能，提供多种报警方式，能够准确的定位报警的image002站点
完善的抄表功能，可以根据当前电量的状态提供报警，并能够调节现场的启停。
合理的功能布局，对电力局、变电站提供清晰结构和功能的划分，保证各站点间的独立性
方便的数据查询，可以查询各站点的历史数据，一段时间内的数据统计值，包括最大值、最小值、平均值等。
友好的操作界面，系统界面友好、美观，便于操作。
系统功能：
以下结合实际的工程效果图，具体介绍下系统实现的功能。
登录界面
当进入时，需要进行登陆，只有输入了正确的用户名和密码，才可以进入系统。

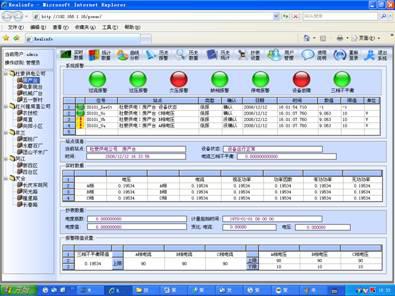

实时数据及报警
实时数据：各站点的重要参数可以实时显示，通过左侧的导航可以快速在站点间切换。
实时报警：能够实时显示各站点的报警信息，并按报警的类型提供图形报警。具有操作权限的用户可以修改报警的限值。
另外，可以实时显示设备的运行状态，对通讯故障的情况提供报警提示功能。

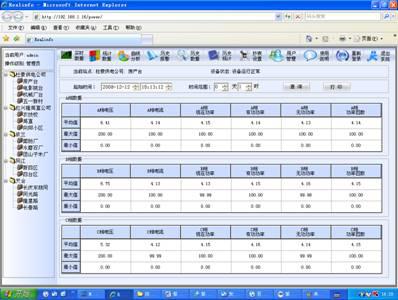

统计查询
针对一些重要数据提供统计查询功能，统计的起始时间，时间范围都可以任意指定。查询结果可以打印。数据的平均值、最大值、最小值显示在一个表中，便于分析对比。
曲线分析
曲线分析是图形化的历史数据分析界面。每个窗口同时可以显示8支趋势笔，每支笔的起始时间、时间范围可以随意指定，因此用户可以对同一位号在不同时刻进行比较。在趋势图中，可以用鼠标选择任何区域，对其进行放大。过程趋势同时提供统计分析功能，可以对任何一段趋势曲线的统计值进行计算，帮助工艺技术员和工程师进行统计分析。窗口中的趋势笔可以随意指定，并且可以保存到文件中，以便下次调用。趋势分析组件还可以查询历史趋势，起始时间，时间范围可以任意指定。

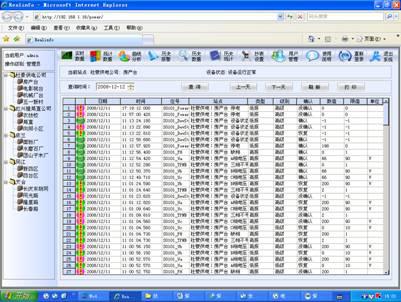

历史报警查询
系统运行时，产生的所有报警记录都可以查询，以日报的形式，能够方便地查询每一天的报警记录。每一条报警的地点、时间、报警状态都可以查询到。
历史数据查询
重要的电力参数，如三相电压、三相电流、视在功率、有功功率等提供日报表的历史数据查询方式，取一天中24个整点时刻，表格中的内容可以打印。
各参数的历史值保存在紫金桥历史数据库中，紫金桥软件历史数据库具有数据压缩能力，能够利用有限的计算机存储空间存储更长时间的历史数据，并能保证快速历史存储与检索。

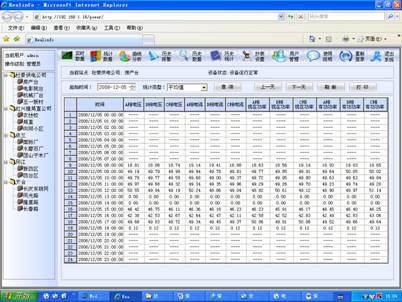

历史统计查询
统计数据同样以日报表的形式给出，每一个统计值为上下一个小时内统计的结果。查询时可以指定统计的类型。

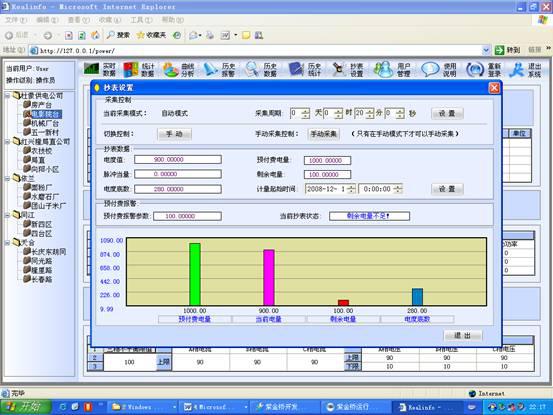

抄表管理
抄表管理完成数据的采集控制、抄表的参数设置以及抄表状态的查询。由于系统是基于GPRS通讯，通讯的费用较高，系统提供两种采集方式：手动模式和自动模式。自动模式的采集周期可以设置。
只有具有相应操作级别的用户才可以修改抄表的各项参数，保证系统的安全性和可靠性。
安全管理
安全管理是本系统的重中之重。系统提供完善的安全管理体系，分为三个级别：系统管理员，局级工程师和站级操作工。每种权限都具有相应的操作区域，例如，局级工程师，只对所属的电力局有操作权限；站级操作工，只对所属的变电站有操作权限。操作权限为：系统管理员>局级工程师>站级操作工，用户不可越级修改，操作。
Web浏览
以上的工程效果图均为Web浏览得到。系统中的各项功能，直接进行网络发布，不需要另外组态，就可以通过Internet Exploer在网络上浏览，系统中的各种图形，子图，组件，包括自定义组件都可以通过Web进行浏览。显示的效果与在服务器运行系统中看到的工程画面完全相同，包含静态图形、动态数据和动画。而在客户端并不需要安装任何与紫金桥有关的软件（使用浏览器即可），但是在服务器端需要运行本系统。使用紫金桥提供的Web功能，系统可以无缝嵌入到公司的办公自动化OA系统中，能够灵活地构建Intranet/Internet应用。
系统评价：
系统极大提高了电力监控的信息化程度，改变了以往操作工远程抄表的传统模式，强大的报警功能，使事故能够及时的处理，各级监控责任明确，分工合理。系统自应用以来提高了监控的效率，赢得了用户的好评。
