一、前言

 “低压电流互感器自动化检定监控系统”是“低压电流互感器自动化检定管理系统”中的一个子系统。

“互感器自动化检定管理系统”是一套集监控、管理与一体的综合管理软件平台。系统能自动完成低压电流互感器误差的检定、耐压及绝缘的测试。系统实时而生动的监控互感器检定流水线作业流程，同时对互感器检定数据进行全方位的分析和管理。

“低压电流互感器自动化检定监控系统”在该系统中是一个枢纽的角色，其功能概括为：接收和响应上游软件系统的互感器检定任务或控制指令，根据任务监视和控制下游硬件系统执行任务，采集和交互数据，对数据进行初步处理、分析、显示和报警，并将大量关键数据存储到数据库；同时提供实时情况的模拟画面，关键参数的配置和部分数据的查询；操作需要一定的权限。

二、软件运行环境

2.1 软件环境

服务器：

操作系统：Microsoft Windows Server 2008

数据库：Oracle 10g

.NET框架：Microsoft的.NET框架3.5，可以从微软的网站上下载。

客户端：

操作系统：Microsoft Windows XP SP3或更高版本

平台：紫金桥监控组态软件V6.5

（附加了南瑞COM接口、RFID驱动、检定终端驱动和扫描器驱动）

工程：低压电流互感器自动化检定监控系统V1.0

2.2 硬件环境

服务器：IBM X3650 M3。

客户端：DELL 台式机

通讯设备：siemens 300 PLC 、瑞福RFID、symbol条码器、nari检定终端、贴标机

三、安装说明

1.使用紫金桥监控组态软件V6.5版本的安装光盘或安装包，双击Setup.exe 启动安装程序，如图3-1-1：

图3-1-1 系统主界面

首先安装主程序，根据界面提示一步步操作，直到完成；然后安装驱动，过程同上。为简便起见，约定把程序安装在D盘根目录。

2.直接用备份好的Realinfo文件夹替换D盘根目录下的Realinfo文件夹

3.在Realinfo文件夹下找到Startup.exe文件，发送该文件的快捷方式到桌面，更名为“低压电流互感器自动化检定监控系统V1.0”。

安装即完毕，双击该文件，即可启动系统。

四、功能与操作详解

“低压电流互感器自动化检定监控系统”主要用于对低压电流互感器检定过程中的硬件系统的监视和控制，采集、处理、分析数据，实时显示相关模拟画面，并保存相关数据到数据库。

4.1 启动

点击桌面图标，即启动了“低压电流互感器自动化检定监控系统”。进入到系统主界面，如图4-1-1：

图4-1-1 系统主界面

系统主界面各个板块介绍：

1.标题区：

位于主界面最上面的狭长的矩形区域，该区域是固定的，如图4-1-2。

主要作用是显示系统图标、标题、系统时间、登录状态，并且有菜单、登录、启动任务处理、停止任务处理、退出几个功能按钮。

图4-1-2 标题区

2.统计区：

位于主界面最下面三个板块中左边的一个，该区域是固定的，如图4-1-3。

该区域显示了按照“当前任务”和“当前批次”进行统计的内容。

图4-1-3 统计区

3.任务区：

位于主界面最下面三个板块中中间的一个，该区域是固定的，如图4-1-4。

该区域显示了最近五个任务的概况，点击按钮可以链接到详细的任务情况查询界面。

图4-1-4 任务区

4.报警区：

位于主界面最下面三个板块中右边的一个，该区域是固定的，如图4-1-5。

该区域显示了最近五个报警的概况，点击按钮可以链接到详细的报警查询、处理界面。

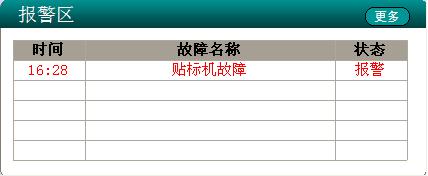

图4-1-5 报警区

5.主显示区：

位于主界面中间最大的矩形区域，该区域显示的内容跟用户的操作有关，如图4-1-6。

该区域默认显示的是检定流水线的实时仿真动动画，包含环境信息、设备状态、最新报警信息等，并具有对流水线的直接启动、清线启动、急停控制功能。

图4-1-6 主显示区

注意：当退出图标变为可用之后之后,才意味着启动完成，该过程大约需要20秒。

4.2 登录

只有登录之后，才能具有实质的功能和操作权限。

点击标题区右边的登录按钮进行登录，弹出如图4-2-1的界面：

图4-2-1 用户登录界面

在输入正确的用户名和密码之后，登陆界面消失，成功登录。

（用户名和密码请联系一体化管控平台，进行索取或授权。）

4.3 锁定和解锁

锁定和解锁是用户登录完成之后才能进行的操作。“锁定”之后，不能对系统进行操作，只有在“解锁”之后，才能重新对系统进行操作。该功能的设置是为了避免未授权人员对系统进行的误操作。

锁定操作：在解锁状态下，选择菜单第一项“锁定”菜单，进行锁定。锁定之后，登录图标右下角会出现锁的图样，以标识锁定状态。

解锁操作：在锁定状态下，选择菜单第一项“解锁”菜单，或点击登录图标右下角的锁的图样，进行解锁。解锁需要验证当前户名的密码，如图4-3-1。解锁之后，登录图标右下角的锁的图样消失，以标识解锁状态。

图4-3-1 用户解锁界面

4.4 退出

点击退出按钮退出该系统。

注意：退出系统时，必须特别谨慎，以避免发生类似于数据不完整、与其他平台数据不一致等严重错误。一般情况下，应该等待当前任务完成之后才能安全退出系统，判断标准为：系统提示当前任务完成，且线体为空（无互感器，无空箱，且托盘处于初始位置）。如需要暂停或者终止任务，则要求管控一体化平台下发相关操作的指令，待操作完成后，才能安全退出系统，判断标准为：系统提示当前指令完成，且线体为空（无互感器，无空箱，且托盘处于初始位置）。

操作限制：在未登录状态下，可以直接退出；在登录状态下退出时，首先必须处于解锁状态，其次还需要验证当前户名的密码，从而确保操作安全。如图4-4-1：

图4-4-1 用户退出界面

4.5 菜单功能

菜单中包含了本系统的其他相关功能。菜单的项目如图4-5-1：

图4-5-1 菜单

4.5.1 登录

该菜单项为登录/锁定/解锁功能。

4.5.2 主画面

该菜单项可以使系统主显示区从其他画面回到主画面。

4.5.3 线1试验

该菜单项可以使系统主显示区显示试验支线1的试验画面，如图4-5-2：

图4-5-2 线1试验线

图中左边为五个试验的导航条，分别为绝缘电阻试验、耐压试验、二次绝缘强度试验、误差试验。点击相应按钮，即显示相关试验的画面。不同实验画面具体内容会有所不同，但均包含几个部分：

1.试验参数

图4-5-3 试验参数

2.试验工位

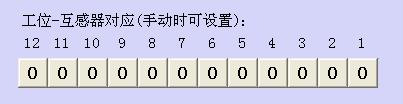

图4-5-4 试验工位

3.试验操作按钮

图4-5-5 试验操作按钮

4.试验设备通讯状态

图4-5-6 试验设备通讯状态

5.试验数据和结果

图4-5-7 试验数据和结果

其中，磁饱和裕度试验和误差试验的此部分还包含更为详细的数据，点击按钮查看，如图4-5-8和4-5-9：

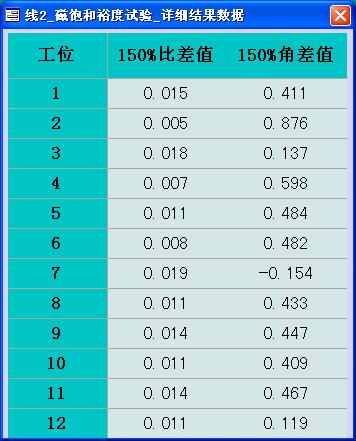

图4-5-8 磁饱和裕度试验详细结果

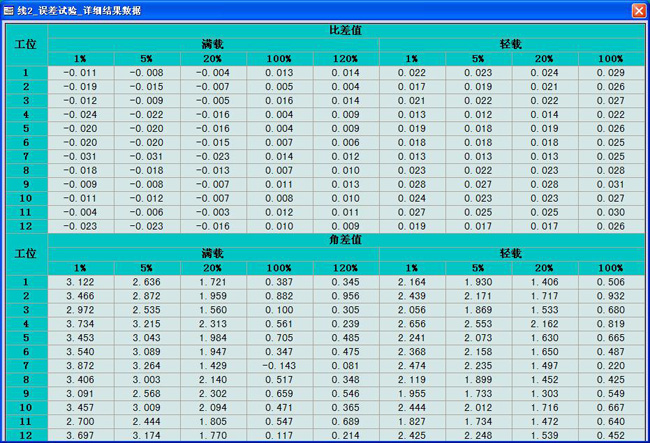

图4-5-9 误差试验详细结果

4.5.4 线2试验

该菜单项功能与菜单项“线1试验”类似。

4.5.5 检定任务查询

该菜单项可以使系统主显示区显示检定任务查询界面，如图4-5-10。

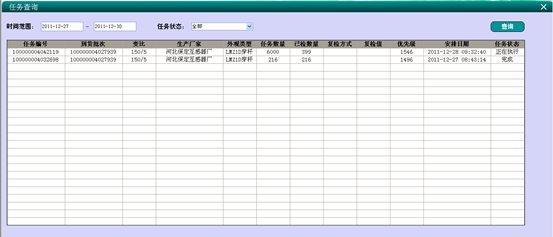

图4-5-10 检定任务查询

该界面可根据时间范围和任务的状态（全部、已下发、正在执行、完成、已暂停、已终止）来查询满足条件的任务的相关情况。

4.5.6 检定结果查询

该菜单项可以使系统主显示区显示检定结果查询界面，如图4-5-11。

图4-5-11检定结果查询

该界面可根据最近5个任务的编号和检定结论（全部、合格、不合格）来查询满足条件的检定结果的相关情况。

4.5.7 故障查询

该菜单项可以使系统主显示区显示故障处理界面，如图4-5-12。

图4-5-12 故障查询

该界面既可以对故障进行查询，也可以对故障进行处理。

故障查询：可根据时间范围和故障的状态（报警、确认、处理）来查询满足条件的故障的相关情况。点击查询出的条目，在下发可以看到该类型的故障的基本信息、故障原因和处理结果。

故障处理：选择查询出的结果条目（可以只选择一行，也可以拖动鼠标选择连续的几行），点击界面右下角操作按钮进行或操作。

确认：确认选择的故障条目。确认表示用户已经知道了该故障。

处理：处理选择的故障条目。处理表示用户人为的解除该故障，如果导致故障产生的条件并没有消失，那么该故障可能稍后再次产生。处理之前可以手工填写或修改故障原因或处理结果。

（注意：当故障产生的条件消失后，故障会自动解除。）

4.5.8 日志查询

该菜单项可以使系统主显示区显示日志查询界面，如图4-5-13。

图4-5-13 日志查询

该界面可根据时间范围和用户名（模糊查询，为空时表示不过滤用户名）来查询满足条件的日志的相关情况。

日志记录了系统发生的关键事件，包括：登录、退出监控系统、开始任务处理、停止任务处理、锁定、解锁、直接启动控制系统、清线启动控制系统、急停控制系统。

4.5.9 参数配置

该菜单项可以使系统主显示区显示参数配置界面，如图4-5-14。

图4-5-14 参数配置

该界面配置系统的关键参数。

目前可供配置的项目有：试验线体启动配置和常量配置（一次用表申请的最大数目、条码扫描器扫描超时时间、查询的最大时间范围）。

4.5.10 关于

该菜单项功能为显示系统关于对话框。

4.5.11 退出监控系统

该菜单项功能为退出监控系统。

4.6 操作流程

本系统的功能简言之就是：接收互感器检定任务，控制流水线完成检定全过程，显示实时画面和状态，计算检定结论，保存检定结果。

其操作流程为：

1.确保各个软硬件环境的正常

2.启动监控系统

3.启动线体，根据线体状态选择直接启动或清线启动

4.启动任务处理

5.当前任务完成后，选择继续任务处理或停止任务处理

6.在停止任务处理的状态下，可以退出监控系统

4.7 异常和故障

4.7.1 信息显示

当系统出现某些不影响流程和自动运行的异常时，会以信息的方式提示用户，以便用户排查异常出现的原因，如图4-7-1：

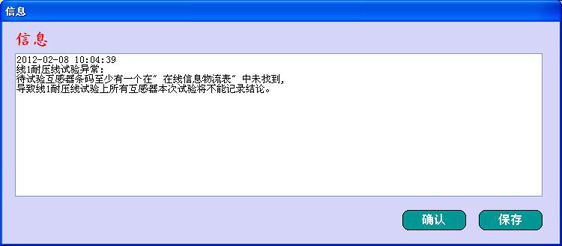

图4-7-1 信息显示

4.7.2 接口异常

本系统和管控一体化平台使用了接口交互。本系统监视了接口的异常情况，当出现接口异常时，会弹出如图4-7-2所示的对话框：

图4-7-2 接口异常

失败信息中包含了可能的原因和处理方法，用户参照给出的处理方法进行处理即可。异常信息可以手动保存到文件。

4.7.3 故障

当系统出现故障时，出弹出如图4-7-3所示的提示框：

图4-7-3 故障信息

这些故障是自动记录到数据库的，其处理流程是：故障产生弹出提示->故障确认或取消->故障自动恢复或人工处理。人工处理故障，请点击菜单项中的“故障查询”或报警区的“更多”按钮或主界面的报警灯，进入故障查询、处理界面。

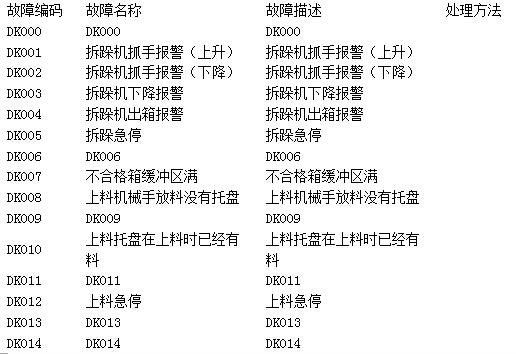

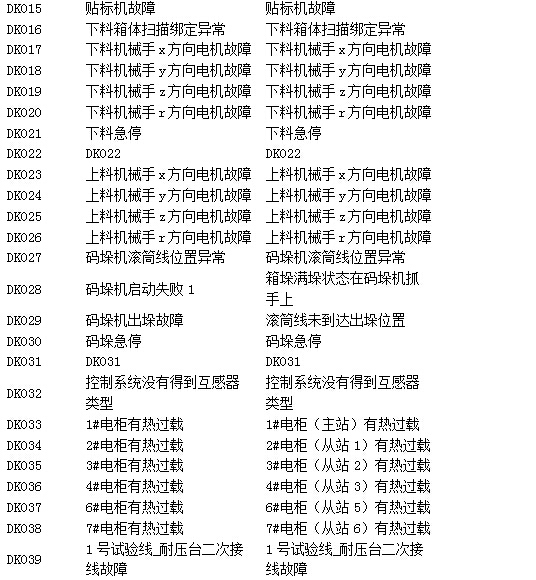

附录1：故障编码表

本篇是工程的使用说明文档，如果想要关于这个文档的工程，或者有任何关于组态软件的技术问题，或者需要更多的技术资料，可以在微信(微信号：Realinfo）留下联系方式或者到http://www.realinfo.cc/交流论坛里提出，我们将及时为您解答。
