关键词:轮胎制造,轮胎硫化,组态软件
一、概述
轮胎硫化是橡胶厂轮胎生产的最后一个环节,硫化效果将会直接影响到轮胎的产品质量和使用寿命,轮胎硫化生产的三要素是温度、压力和时间,温度和时间的控制基本决定了轮胎的硫化效应,压力与时间的控制则决定了硫化后轮胎的花纹质量,特别是在日益激烈得市场环境下,其作用显得更加重要。目前国内大部分生产厂家都是使用延时继电器来控制硫化时间,由于硫化中所需的蒸汽压力和温度经常有较大的波动,单纯的按时间计算就可能会产生过硫或欠硫现象,直接影响了轮胎的质量和产量。
硫化机生产管理系统利用先进计算机控制技术,通过对实时生产管理数据、实时硫化生产数据、实时硫化工艺数据、实时输入输出状态数据等基础数据进行采集,并实时保存到历史数据库。对这些采集到数据进行分析、为生产流程优化、改进提供有利的数据。系统拓扑图:
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/e75f7873-4855-4bf5-82fa-3fb4cf26ae91.jpg)
二、系统特点:
系统结构图:
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/7787e708-b82c-4264-8d4f-a51b53418b0a.jpg)
1.该系统是一套采用计算机+PLC的全自动化系统。将分散的设备进行联网实时监控,实现数据采集和历史保存功能, 对实时数据和历史数据进行统计分析,并提供历史报表、检测报表等丰富的报表数据,对班组的计量考核,与ERP系统进行关联,实现数据共享,提供C/S、B/S多种架构,灵活方便。用户之需参数设备,其它的事情都由系统自动完成。
2.该系统是一个灵活的系统。用户能够自定义各种轮胎规格、定义各种方式、指定各种条件、设置各种参数。
3.该系统是一个统计的系统,系统中的各种事物,最终都反映到产品产量上。
4.该系统是一个安全的系统,完善灵活的安全管理。系统允许无数人同时操作、系统不设用户数量限制;每个用户按程序模块分配权限;当用户使用某个程序时,系统会自动记录使用日志;当输入、修改、删除、核准时会自动记录用户和日期。
硫化机生产管理系统的流程:
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/9853f740-6a0d-4b9d-a36e-ad7ba4c6ac9f.jpg)
实用性无特殊要求、无复杂任务
可靠性连续操作、环境条件较差
网络化资源共享、远程控制与管理
先进性新型产品、经济耐用
易用性使用简便、维护方便
三、系统功能
可以实时监测现场的各个设备的相关参数
点击某个设备,可以修改该设备的相关参数(需要具有一定的安全权限)
以不同的颜色代表不同的工作状态
可以提供日报表、月报表、年报表、查询报表、检测报表等多种报表;
报表可以显示历史数据或者现场实时数据
报表可以和ERP系统的关系数据库通讯
报表提供了丰富的打印设置,支持打印预览
报表可以导出到Excel进行编辑
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/7c0d9a8b-44aa-4e2b-b6f0-c3bb5647a138.jpg)
在车间总貌中可以实时浏览各车间的概况
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/998a62ef-1531-4fa9-b698-c5971a7c087a.jpg)
可以根据车间各种设备的产量和计划要求分配各自年生产任务
通过月计划单可以分配各车间的月生产任务
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/d59e3150-96b8-42e2-849b-3b6d5e4caf94.jpg)
可以查看或修改车间一年的生产计划(具有相关权限者可以进行修改操作)
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/1d2cd816-559d-4009-94ad-fdf0eb44f62d.jpg)
相关人员可以把检测结果输入到该报表中保存记录,从而方便对班组的工作计量考核
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/3830d040-12ac-41c8-a04d-d2e9ae21ee45.jpg)
可以查询任意时间段内的历史数据
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/35969f81-8b2b-4f2b-9246-64530d7f2927.jpg)
以月为单位查询历史记录
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/53a7e376-e46c-4374-b64d-4646fb22bedf.jpg)
可以为不同的参数设置相应的报警界限和报警级别
提供实时报警和历史报警查询
提供限值报警、偏差报警、变化率报警等多种报警方式
可以将报警内容以短信方式发送到相应人员的手机上,主动报警
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/aac6fd27-35df-4c61-9c15-f58d5d28fc1b.jpg)
可以查询实时、历史数据的趋势曲线
提供了多种数据的统计功能
可以自由放大趋势曲线,查询相关数据
可以自由设定趋势曲线的时间范围
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/ae52864a-3fe1-4abf-bdfe-3d6598cb155f.jpg)
可以将现场数据、历史数据或者统计数据以饼图或柱状图的形式进行直观展示
饼图和柱状图的外观均可重新定义
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/2fa8d316-f3ac-4ad6-a9aa-8650ab6debf9.jpg)

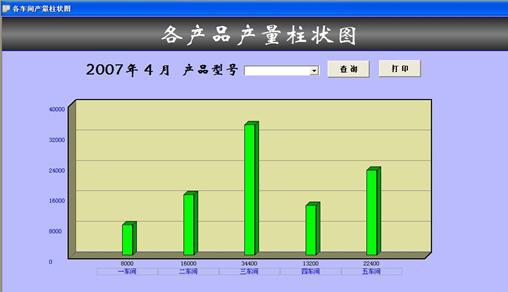

柱状图可以直观显示各车间某种产品产量的对比
![](http://www.cechina.cn/UpLoad/CompanyFile/2016/9/27/55f3b7d7-fa42-4986-a26c-d4bfaedb21ce.jpg)
四、小结
硫化机生产管理系统不仅能提高企业的自动化水平,也能降低硫化设备的维护成本和硫化操作人员的劳动强度,提高硫化过程中工艺参数的显示和控制精度,确保轮胎的产品质量。
