前言

　　上位监控系统在自动化控制系统中是重要组成部分，应用在很多自动化控制领域。下面主要说明北京世纪长秋科技有限公司开发的世纪星组态软件在电厂输煤程控系统中的应用。

1 在输煤程控系统方面的应用

　　系统有以下几部分组成：

　　1.1 输煤系统皮带的控制

　　监控系统的画面可显示工艺流程的设备和运行状况，运行人员可根据输煤皮带当前状况对皮带、碎煤机、挡板等进行运行方式设置和控制。

　　a.启动方式的选择

　　b.运行方式的选择

　　c.保护、预警及报警

　　d.设备的启停

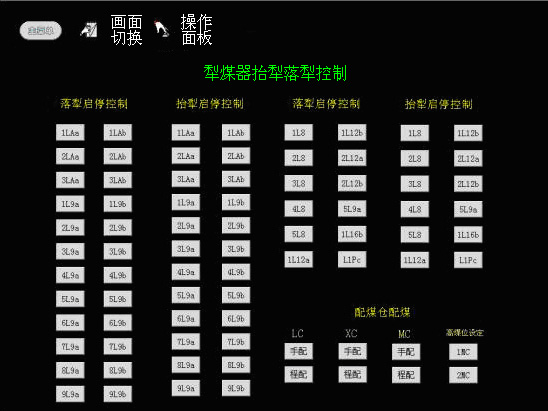

　　1.2 配煤系统犁煤器的控制和煤仓煤位的监视

　　皮带启动出现煤流信号以后，首先遵循低煤位优先的原则，补配低煤位煤仓后，按顺序把煤仓逐个加至高煤位，通过工控机屏幕的菜单可随意设置配煤方式。

　　a.条件配煤方式

　　b.时间配煤方式

　　c.皮带剩煤的均煤

　　d.高煤位自动停机

　　e.煤位的自动监控

　　f.程控手动配煤

　　1.3 运行过程中的监视与故障处理

　　工控机屏幕上显示出输煤工艺流程图，可对现场设备运行的情况进行实时监视和处理，计算机随时提示运行工况与故障报警，输煤设备的启停或故障位置均能在计算机屏幕上显示出来。

　　a.皮带电机、碎煤机的运行监视与故障处理

　　b.挡板和除铁器的运行监视与故障处理

　　c.犁煤器的运行监视与故障处理

　　d.煤仓的运行监视与故障处理

　　1.4 系统工艺流程图显示

　　上位机显示屏上 显示系统的各设备状态、故障报警提示、上煤量各种曲线等。

　　a.可根据现场要求显示平面或立体的设备

　　b.显示皮带、电机，碎煤机、除铁器、档板和犁煤器等设备及当前状态

　　c.显示煤流、跑偏、堵煤、打滑和过流及撕裂等工作情况

　　d.皮带电机、碎煤机启动及工作电流的显示

　　e.故障状态的显示：以不同颜色和形式显示设备及传感器的故障状态

　　f.满足人机简单对话、可操作性强

　　1.5 变量报警和报警数据显示

　　a.当前报警查看

　　b.报警信息列表

　　c.报警信息查询

　　d.报警状态列表

　　1.6 打印报表

　　a.打印每班运行工况及上煤单耗

　　b.打印每班上煤量及上煤时间

　　c.打印本班运行记录及报表

　　d.打印事故记录及报表

2 系统运行效果及发展前景

　　世纪星组态软件在输煤程控系统的应用自投入使用以来，系统运行稳定可靠，实现了所有预期功能，充分体现了实时多任务、高开放性、高稳定性的特点。

　　该系统具有可扩展性能够接入到全厂的管理层网络上，利用实时性和开放性，可以使管理者得到生产系统的所有数据，并且将本系统连接到Internet网络，可实现本系统的数据和信息与网络的其他远程客户端的访问和浏览。
