1 圆跳检测项目简介
圆跳检测项目属于产品测试类项目,主要应用于对于加工工件表面圆度、表面跳动情况的检测。分为工件测试台、圆跳检测、角度同步检测、高速采集系统、上位机画面与报表显示系统。

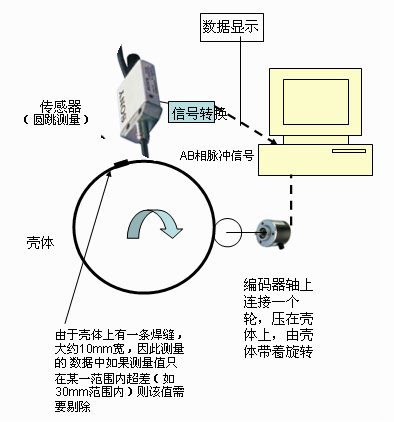

![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/7cb5db04-dc1c-4e82-a70a-06a5a3961fcd.jpg)
图1 系统示意图
2 系统构成
测试系统:圆跳传感器、圆跳传感器传输线路、角度同步测试传感器、IO控制按钮及继电器。
高速采集系统:研华PCI-1784U板卡、科日新KPCI-84016出16入数字IO板卡。
研华PCI-1784U板卡负责圆跳脉冲以及角度同步脉冲的测试,科日新KPCI-84016IO卡负责相应外部的命令以及外部信号灯的输出。
上位机监控系统:高速数据采集程序、科日新板卡驱动程序、报表同步与保存、曲线同步、IO测试等。主要由世纪星组态软件构成。

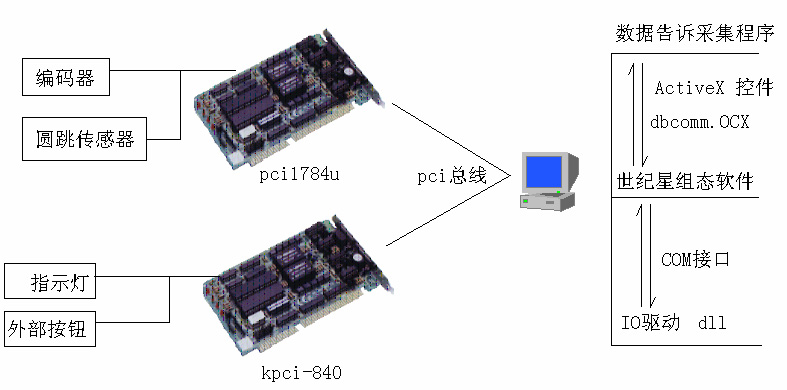

![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/1ace1101-7876-43ef-a8b6-aec785e33561.jpg)
图2 系统结构
3 世纪星组态软件在该项目中功能介绍
1)用户管理
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/3ec1a87e-39ad-45aa-b3a4-efe34793ac29.jpg)
图3
a)用户登录
超级用户 密码 admin 权限 9999
USER1 密码 user1 权限 2000
b)改变密码
用户登录后可以修改密码。
c)配置用户
增加、删除新用户,可以对所有用户进行操作。仅限于超级用户访问,即权限等于9999的用户。
d)用户注销
退出用户登录。
2)曲线画面
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/d3680d89-f424-41a5-94c1-4a73ae900aeb.jpg)
图4

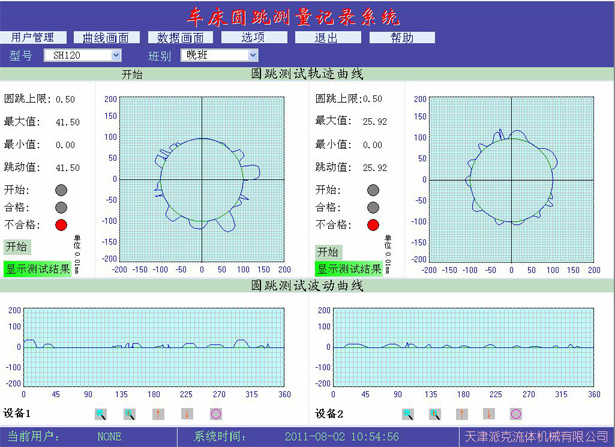

切换到曲线画面,如图5所示。
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/62701599-9f8d-45c1-91a2-c6e837af958c.jpg)
图5
3)数据画面
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/10e25976-fcbd-4aa7-a22e-7ba82f905dd8.jpg)
图6

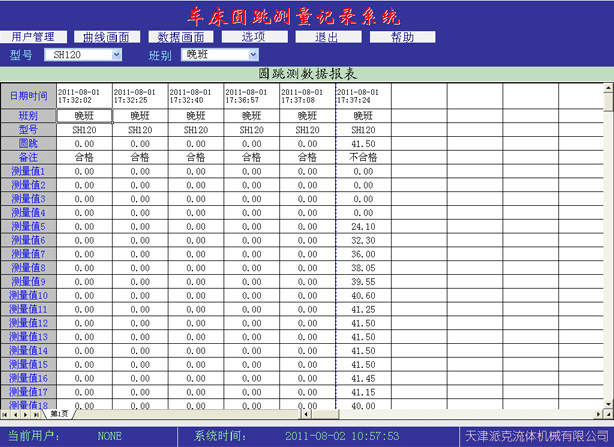

切换到数据报表画面,如图7所示。
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/acca1dbd-eca8-455a-a8e7-7eb40bcf555a.jpg)
图7
4)选项
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/39de429a-130a-4024-ac5b-3f432d12a02a.jpg)
图8
5)圆跳参数

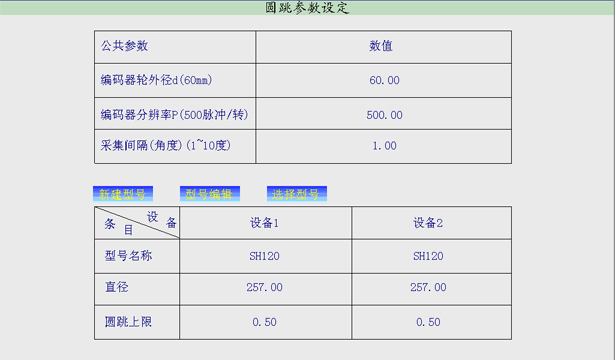

设置圆跳参数,如图9所示。
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/63006ec1-3ec7-4714-82be-e02d3bd5c6c1.jpg)
图9
a手动

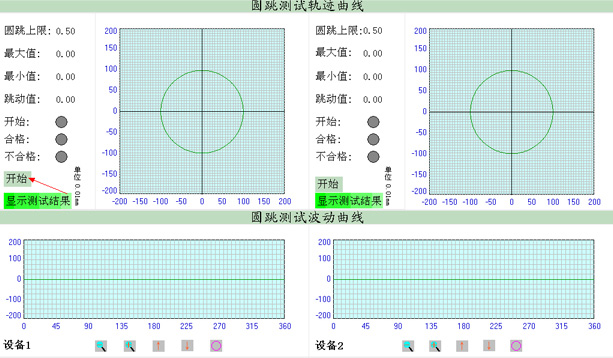

点击手动,用户可以点击屏幕上的开始测试和停止测试测试工件。如图10所示。
测试停止后,点击【显示测试结果】曲线画面会显示曲线,数据画面会显示测试数据。
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/1d6b7626-da50-4bb1-89dc-be8f49b8789b.jpg)
图10
b)自动
点击自动,用户可以用外部按钮控制测试开始和停止。测试完成后,曲线画面会显示曲线,数据画面会显示测试数据。
开始:传感器下降为ON,并且计数清零信号产生时,开始。
停止:传感器下降为OFF。
c)模拟运行
模拟功能,程序测试时使用。
d)IO卡测试

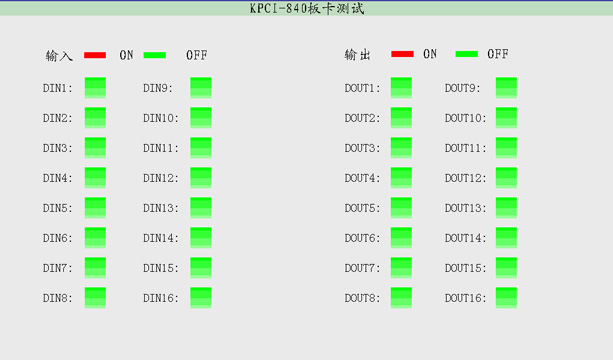

测试科日新KPCI-840板卡的输入输出。如图11所示。
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/12/13/18e75370-1e9b-4af0-bc84-c285daa42e7c.jpg)
图11
4 小结
测试类项目的主要难点一般是高速采集,本项目采用高速板卡,从硬件上解决了高速采集的基本要求,组态软件的采集通过专用采集程序在以COM接口方式传递给世纪星,这种方法体现了世纪星组态软件灵活的接口和良好的扩展性,是证明世纪星组态软件通用性的一个良好印证。
