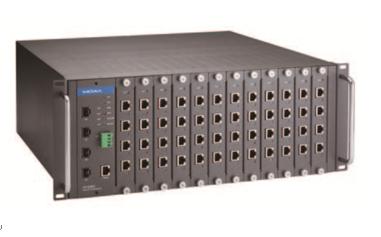

![MOXA-三层全千兆模块化工业以太网交换机-ICS-G7848/G7850/G7852系列](http://www.cechina.cn/UpLoad/CompanyFile/2011/9/7/7e330fe3-bd35-407b-a83d-707b5f5e8a74.jpg)
简介
在过程自动化和交通自动化应用中集合了各种视频、音频数据,因此需要高性能和高可靠性的网络环境。ICS-G7748/G7750/G7752系列全千兆模块化骨干交换机提供多达48个千兆以太网口和4个万兆以太网口,让您的网络规划更容易。ICS-G7848/G7850/G7852系列支持3层路由功能,安装方便,是大型工业网络的理想选择ICS-G7748/G7750/G7752系列全千兆通讯功能增加了带宽,其高性能确保在网络上快速传输大量的视频、音频和数据信息。该交换机支持Turbo Ring、Turbo Chain和RSTP/STP冗余协议,无风扇设计,隔离型冗余电源,增强了系统可靠性和骨干网络的可用性。
规格
技术参数
标准:
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)and 100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseSX/LX/LHX/ZX
IEEE 802.3ae适用于10 Gigabit Ethernet
IEEE 802.3x适用于Flow Control
IEEE 802.1D适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议:IGMPv1/v2,GMRP,GVRP,SNMPv1/v2c/v3,DHCP Server/Client,BootP,TFTP,SNTP,SMTP,RARP,RMON,HTTP,HTTPS,Telnet,Syslog,DHCP Option 66/67/82,SSH,LLDP,IEEE 1588 PTP V2*,EtherNet/IP*,Modbus/TCP,SNMP Inform,NTP Server/Client*
三层交换技术:静态路由,RIP V1/V2,OSPF,DVMRP*,PIM-DM* (ICS-G7800系列)
三层交换冗余:VRRP (ICS-G7800系列)
MIB:MIB-II,Ethernet-like MIB,P-BRIDGE MIB,Q-BRIDGE MIB,Bridge MIB,RSTP MIB,RMON MIB Groups 1,2,3,9
*2012年第2季发布
流量控制:IEEE802.3x流控,背压式流控
交换机属性
优先级队列:8
最多可用的VLAN数:256
VLAN ID范围:VID 1 ~ 4094
IGMP组:1000
MAC地址表大小:16 K
封包缓冲区大小:12 Mbit
接口
千兆以太网口:12个插槽用于4口模块,10/100/1000BaseT(X)或100/1000BaseSFP插槽
注:请参考IM-G7000千兆以太网模块,了解更多信息。
万兆以太网口:2/410GbE SFP+ slots(仅ICS-G7850和ICS-G7852)
控制台端口:RS-232(RJ45接口)
LED指示灯:STAT,PWR1,PWR2,FAULT,MSTR/HEAD,CPLR/TAIL,1/2/3/4 for 10GbE port(仅ICS-G7850和ICS-G7852)
报警触点:1路继电器输出报警,2 A @ 30 VDC
数字输入:1路输入,电子隔离,供地
? 状态“1”+13 ~ +30V for state
? 状态“0”-30 ~ +3V for state
? 最大输入电流:8 mA
电源需求
输入电压:110/220 VAC(85 ~ 264 VAC)
输入电流:
ICS-G7848:Max.1.02/0.6 A @ 110/220 VAC
ICS-G7850:Max. 1.1/0.64 A @ 110/220 VAC
ICS-G7852:Max. 1.19/0.68 A @ 110/220 VAC
过载保护:提供
反接保护:提供
机械特性
外壳:IP30防护等级
尺寸:440 x 176 x 482.8 mm(17.32 x 6.93 x 19.01 in)
安装方式:19英寸机架式安装
工作环境
工作温度:0 ~ 60 °C(32 ~ 140 °F)
储存温度:-40 ~ 85 °C(-40 ~ 185 °F)
相对湿度:5 ~ 95%(无凝露)
安规认证
Safety:UL 60950-1(认证中),EN 60950-1(认证中)
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
Rail Traffic:EN 50121-4(认证中)
注:请登陆Moxa网站,获取最新认证信息。
保修
保修期:5年
产品官网:http://www.moxa.com.cn/product/ICS-G7848_G7850_G7852.htm
