贝加莱PCC家族新成员——B&R X20CPU

作者：作者：潘俊,贝加莱工业自动化（上海）有限公司发布时间：2008-03-12

摘要： 在贝加莱PCC（可编程计算机控制器）家族中，X20是最新推出的控制系统，也是目前行业内控制系统产品中最具特色、性能最强的产品之一。

　　在贝加莱PCC（可编程计算机控制器）家族中，X20是最新推出的控制系统，也是目前行业内控制系统产品中最具特色、性能最强的产品之一。
　　以往在做控制系统选型的时候您也许经常会碰到这样的状况：性能好的产品往往价格都很高，而价位比较低的产品，它的扩展性以及功能方面又会受到限制；或者本身CPU和I/O模块不贵，可一旦加上几块通讯模块或者特殊功能模块，成本就会增加很多。贝加莱X20系统的推出会让您在很多项目的选型上轻松许多。
　　目前，各类工业系统对于通讯以及运算等方面提出了越来越高的要求，例如多种工业网络的互联与通讯、复杂数据的分析运算、大量的数据采集与存储等，这势必给控制系统的大脑-CPU单元提出更高的要求 -- 更快的运算速度、更丰富的通讯接口、更大的内存容量，最好还能有一个平易近人的价格；贝加莱最新推出的X20系统可以很好的满足这些需求。
　　先让我们来看看X20系统中的几款CPU产品吧。
1. X20标准型CPU--PC-Based高性能CPU单元
　　X20标准型CPU是X20CPU产品中性能最高的产品，所有CPU单元都基于最新的Intel Celeron处理器，它的任务等级可以达到μs级。标准型X20CPU中均配置了32MB或者64MB的大容量内存，这为应用程序中大量的分析运算或各类复杂应用的项目提供了方便。此外CPU上提供以下标准接口：
　　（1）标配了1个10/100M以太网口，1个POWERLINK工业实时以太网接口（可通过软件设置为标准以太网），2个usb接口，以及1个RS232接口和CF卡插槽；
　　（2）CPU上自带了1个或者3个通讯接口插槽(IF Slot)，可以自由的选择CAN、CANOPEN、Profibus-dp（主站或者从站）、Powerlink、Rs232、Rs485等通讯模块；

表1 几款标准型CPU产品的详细参数

	X20CP1483 x86 100 MHz Intel® compact	X20CP1484 Intel® Celeron 266 compact	X20CP1485 Intel ®Celeron 400	X20CP1486 Intel ®Celeron 650
最快任务等级	1 ms	800 μs	400 μs	200 μs
高速缓冲存储器	L1: 16 KB L2: -	L1: 2x 16 KB L2: -	L1: 2x 16 KB L2: 256 KB	L1: 2x 16 KB L2: 256 KB
RAM	32 MB SDRAM	32 MB SDRAM	64 MB SDRAM*	64 MB SDRAM
User RAM	128 KB SRAM	1 MB SRAM	1 MB SRAM	1 MB SRAM
保持变量	32 KB	64 KB	256 KB	256 KB
接口插槽	1	1/3	1/3	1/3
冷却	无风扇	无风扇	无风扇	可自由调节风扇/可替换风扇
处理器支持	集成的I/O处理器	集成的I/O处理器	集成的I/O处理器	集成的I/O处理器
板载接口	RS232, 115.2 kbps Ethernet, RJ45, 10/100 Mbps POWERLINK, RJ45, 100 Mbps 2x USB 1.1	RS232, 115.2 kbps Ethernet, RJ45, 10/100 Mbps POWERLINK, RJ45, 100 Mbps 2x USB 1.1	RS232, 115.2 kbps Ethernet, RJ45, 10/100 Mbps POWERLINK, RJ45, 100 Mbps 2x USB 1.1	RS232, Ethernet, RJ45, 10/100 Mbps POWERLINK, RJ45, 100 Mbps 2x USB 1.1
模块尺寸（高X长X宽）	99 x 85 x 150 [mm]	99 x 85 x 150/200 [mm]	99 x 85 x 150/200 [mm]	99 x 85 x 150/200 [mm]

　　在这样一个高性能的CPU产品的支持下，各类复杂运算、大容量I/O、多种通讯协议、复杂的网络结构等一系列传统PLC产品很难达到的要求，X20系统均能很好的予以满足，而且在众多恶劣工业现场环境的应用表明，它是一个稳定、可靠的控制系统。
　　贝加莱产品的高度集成性概念同样在X20系统中有所体现。在X20标准型CPU中，我们可以放心地编制一些运动控制中的多轴联动程序（往往涉及到大量的数学运算）以及与显示有关的HMI的程序（外接显示单元即可，往往要求大容量内存以及高性能CPU）,用户再也不用为CPU的运算速度或者内存容量的限制而担心了。

贝加莱PCC家族新成员——B&R X20CPU如图

（X20实物图：前半部分为CPU单元，后面为I/O模块）

　　★X20标准型CPU特点：
1：高性能CPU单元，大容量内存。
2：丰富的通讯接口（以太网，实时以太网，RS232）
3：灵活开放的网络结构
4：2×usb接口
5：小体积
6：无风扇设计

2. X20紧凑型CPU-嵌入式的自动化控制器
　　在一些性能要求不是那么苛刻或者I/O容量不是那么大（小于512点）的项目中，X20紧凑型CPU单元就是一个很好的选择了，它拥有更小的体积，更经济的价格；它的任务周期通常是在ms级别，如果和市场上常规PLC产品相比较的话，它的处理能力大致处于中型PLC与大型PLC之间；这也可谓是一款"小身材，大性能"的产品了。

如图2

X20紧凑性CPU
　　

　　X20紧凑型CPU单元仅有37.5mm宽，标配RS232或RS232和以太网,通过选择不同底板来确定带CAN或者不带CAN接口。CPU处理能力目前有μp16和μp25两种：μp16 CPU上集成了100 KB SRAM以及512 KB FlashPROM；μp25 cpu集成了750 KB SRAM, 3.4 MB FlashPROM，用户可以根据自己的需要灵活选配。

	紧凑型CPU		总线型CPU（Fieldbus CPU）
	CP0201	CP0292	XC0201	XC0202	XC0292
处理器	μP 16	μP 25	μP 16	μP 25	μP 25
快速以太网	否	是	否	否	是
RS232	是	是	是	是	是
标准总线底板	BB22	BB22	BB32/BB42*	BB32/BB42*	BB32/BB42*
CAN总线底板	BB27	BB27	BB37/BB47*	BB37/BB47*	BB37/BB47*
CPU尺寸	37.5 mm	37.5 mm	62.5/87.5mm	62.5/87.5mm	62.5/87.5mm
* BB32/BB37:支持1个扩展接口
BB42/BB47:支持2个扩展接口

表2 紧凑型CPU参数表

　　在上表中还包括了几款Fieldbus CPUs，Fieldbus CPUs是在X20紧凑型CPU基础上，还能扩展1个或者2个现场总线接口的CPU单元，我们称它为"X20总线型CPU"。它的处理能力完全和X20紧凑性CPU相当，只不过在它的侧面还可以插入一些现场总线模块，如Profibus-DP(主站或者从站)、CANOPEN、Devicenet、Modubs-tcp等市场上主流的现场总线模块，也就是说，如果你所做的项目需要联入一种或几种总线的网络，X20总线型cpu将是一个不错的选择。此外，贝加莱在设计这款产品的时候，也充分考虑到了整体的兼容性，X20总线型CPU上可以选择的通讯模块和X20标准型CPU上能用的通讯模块是完全一样。

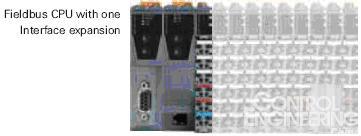

如图3

X20总线型CPU

　　以上就是贝加莱X20系统目前的几款CPU情况，您应该可以发现X20 CPU单元中有一个很好的性能上的梯度，您可以根据需要选择一款合适的CPU单元；此外X20 CPU产品的设计与X20分布式I/O系统的设计一脉相承，X20的各种I/O模块可以直接连接到CPU后面进行无缝结合，不仅扩展I/O模块灵活方便，而且大大节省了配电柜中的安装空间。
在软件方面，X20分布式系统继承了贝加莱PCC家族的众多优点：
　　3.1 分时多任务的操作系统。
　　3.2 统一的开发环境---B&R Automation Studio，这是贝加莱所有产品的编程工具。
　　3.3 编程语言符合IEC61131-3标准，除了传统PLC能用的LD/IL/ST/SFC语言外，还支持ANSI C
