  • 极富灵活性和追踪性的视觉检测方案--汽车配件供应商的理想选择
  • 发布时间:2007-12-24
  •   视觉技术在质量保障和优化流程方面的作用已日渐突出。对于汽车行业及其供应商来说,灵活﹑经济和可靠的检测系统是必备设施。视觉系统的应用领域涉及简单检验,复杂作业以及质量控制;应用过程中,视觉系统制造商和其系统集成技术经常面临实践挑战。德国Fuetec GmbH公司在质量控制部署的方案是:将康耐视In-Sight?这款高性能的视觉系统成功应用于汽车引擎喷油嘴流水线,优化了质量保障系统,实现百分之百的质量保证。

      如何在同一套解决方案中确保全面的检测和零件追踪?

      在生产过程中,对于汽车引擎的喷油嘴的精密度要求极高,完全自动化的质量控制系统是必需的。对规模化生产的汽车部件检测如想实现成本效益,须具备两方面条件:其一,视觉检测保证质量和可靠性;其二,在大批量生产中,此系统对各种型号的引擎都可灵活应用。

      挑战

      德国汉堡著名汽车喷油嘴制造工程师在生产中就遇到了这样的难题。他们急需对大批量各型号引擎喷油嘴执行可靠的检测工作。然后,将此检测系统整合到质量管理系统中,以矩阵码识别技术实现全面的产品追踪。另外,为适应三班制(含周末)的生产需要,对视觉技术可靠性提出了更高的要求。


      同一视觉系统可适用于不同检测对象和不同检测点

      各大视觉系统集成商应企业需求,专门设计了各自新型、全自动视觉技术,并提供了报价。最终,德国系统整合供应商Fuetec GmbH公司的设计方案,凭借其卓越的应用性能赢得客户青睐,三套视觉技术中第一套已于2006年3月安装成功。自2007年10月以来,Fuetec GmbH公司正致力于拓展业务领域。

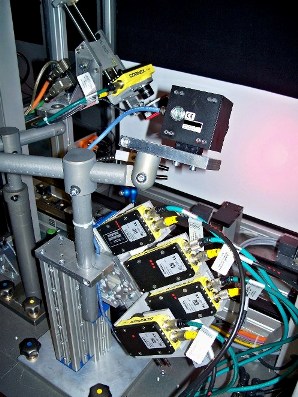

      此视觉检测方案是基于康耐视公司In-Sight视觉系统5100, 5110 和 5403产品系列上的。五款In-Sight视觉系统在检测任务中各司其职。例如,In-Sight 5403摄取最高清晰图像,In-Sight 5110验证和读取数据矩阵码。有别与纯基于PC的解决方案,此技术具备更好的灵活性和可靠性。因为在In-Sight视觉系统中的独立部件可1对1单个拆换,以随时应对'突发情况'。这5款量身定制的In-Sight视觉工具安置在特殊精密设备中。在检测新型喷油嘴时,这种设计便利在极短时间内完成组装,随时执行检测任务。

      每秒检测32款型号和25种产品特征

      在流水线上,32款不同型号引擎喷油嘴通过装有5款In-Sight视觉工具的两个检测站。只需0.5秒,就可检测到25种不同的产品特征,并且将检测数据直接输入中央控制器。检测站大约每11秒就有零件通过。也就是说,3班制(含周末)中每班检测 1500到3000个零部件。

      质量检测剖析-In-Sight功能
      确保喷油嘴上的紧固螺帽凹槽压铸正确。低清晰相机里的图像,螺帽上的油污可能导致结果错误。相反,In-Sight 5403提供的图像清晰度非常高,结果也更可靠。
      保证插塞轴角精确到0.5度。
      确保防护螺母和密封铜阀正确密封。
      检验喷油嘴上的紧固螺帽是否正确。


      在Fuetec公司的设计方案中,康耐视的视觉工具起着关键的作用。In-Sight视觉系统配备了性能卓越的PatMax?,这是一款通过分析物件几何信息进行零件定位和辨识的视觉工具。而且,IDMax? 软件提供视角扭曲支持,在(像照明、环境或元件放置方式差别很大)多变的环境下,或是在最恶劣的环境下(例如油污的表面造成编码上的反光),仍能稳定﹑可靠地实现字符验证和矩阵码识别。

      零部件全面跟踪

      一个零部件对应一个编码。DPM(直接零件打标)编码技术(4.5 x 4.5 mm尺寸),就是将数据矩阵码永久性地镭射蚀刻在金属表面。为100%的质量保证,还需通过读录码字符验证系统。此编码质量验证系统采用的是高性能视觉演算法,比起简单的读码方法要求更为苛刻。机器视觉技术的一个先决条件就是高读取率。对于大批量的贵重零部件而言,读取率上98.8 % 与 100 %的细微差别就代表着一笔可观的成本。数据矩阵码对生产部件实现全面跟踪,而且视觉技术将与企业质量管理系统完全结合在一起。另外一个优点就是,In-Sight Explore的开发环境非常友好,为视觉技术编程提供了简易的用户界面。

      对于汽车行业和其供应商而言,从单个渠道获得完整视觉系统解决方案的这种理念,具有另一优势:标准化的硬件和软件系统实现了零部件存货的优化管理,改善了促动时间,及获得了巨大成本效益。

      欲知详情,请访问康耐视网站: www.cognex-china.com
