简介

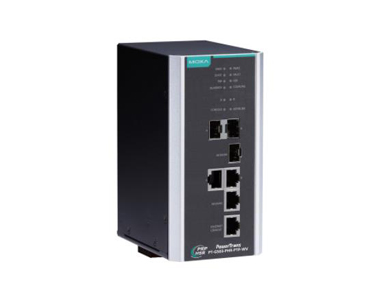

PT-G503-PHR-PTP 系列冗余交换机 (RedBox) 符合工业自动化网络的最新冗余协议标准 IEC 62439-3 第四款并行冗余协议 (PRP) 和第五款高可用性无缝冗余 (HSR)。PRP/HSR 确保关键型应用中的系统可用度和数据完整性，特别是要求零恢复时间冗余的变电站和过程自动化系统。该产品支持冗余协议耦合和 QuadBox 功能，从而可以接入 HSR 环网，建立多功能冗余网络。PT-G503-PHR-PTP 系列配备 3 个 10/100/1000BaseT(X) 和 100/1000BaseSFP 插槽组合端口。其中 INTERLINK 端口用于内部，连接单端口节点 (SAN) 。另外两个端口 LAN A 和 LAN B 用于 PRP/HSR 冗余协议通讯。全千兆以太网端口设计确保 PRP/HSR 系统高性能运转。PT-G503-PHR-PTP 系列支持一步端对端透明时钟模型所需的 IEEE 1588v2 PTP ，满足对时间要求严格的应用的需求。此外，还支持 24/48 VDC 或 110/220 VDC/VAC 电源输入范围，实现隔离型冗余电源输入，提高电源输入的可靠性。
特点
>符合 IEC 61850-3 和 IEEE 1613 标准（适用变电站）
>符合 IEC 62439-3 第四项 (PRP) 和第五项 (HSR) 标准
>支持 PRP/HSR 耦合和 QuadBox 功能
>预留以太网 Console 功能，用于本地连接
>内置 MMS 服务器，支持基于 IEC 61850-90-4 的交换方式，适用于电力 SCADA 系统
>支持基于硬件的 IEEE 1588v2 PTP
>支持符合 NERC CIP 标准的系统开发
>隔离型冗余电源输入，通用 24/48 VDC 或 110/220VDC/VAC 电源输入范围
>工作温度范围：-40 ~ 85 ℃
特性和优势
● 并行冗余协议 (PRP) ：通过两条独立通路，同时接收不同 LAN 发送的数据或向其发送数据，建立零恢复时间网络
● 高可用性无缝冗余 (HSR) ：复制每个帧并在 HSR 环网中双向传输，实现零时差切换
● PRP/HSR 耦合：支持从 HSR 环网节点到冗余 PRPLAN（多达 7 个 PRP LAN）的耦合
● QuadBox 功能：通过让两个独立冗余接线盒上的两个 NTERLINK 端口互联，支持环网对等耦合
● Fiber Check 可监测和诊断 SFP 光纤端口的状态
● 基于硬件的 IEEE 1588v2 PTP（精准时间协议）端对端透明时钟，实现网络时间精准同步
● 内置 MMS 服务器，便于集成电力 SCADA 系统
● 支持基于 IEC 61850-90-4 标准的交换机数据建模
● 通过 E-mail 和继电器输出自动报告意外事件
● 可通过 Web 浏览器、CLI、Windows 应用程序和 ABC-02 自动备份配置器进行配置
