机器人手臂
M8 M12面板安装连接器
- 产品介绍
- 面板安装型M8 M12 连接器最适合作为机器人手臂上的功能扩展接口诸如高清工业照相机或者各种功能的传感器系统的应用产品。TE Connectivity 的M8 M12 连接器产品家族提供了适合传感器连接的A 编码系列的一般3 位，4 位产品到高密度的12位的产品。还有提供了适合以太网连接的D 编码和适合高达10G 传输速度的X 编码的产品。这些产品都与通用型传感器和设备接口兼容。另外，本产品家族还提供带线的面板安装连接器和与之匹配的预制电缆组件。
- 特点
- • M8 符合IEC61076-2-104 标准规范
• M12 符合IEC61076-2-101 标准规范
• IP67 防护等级
- 优势
-
• 通过无差错现场安装连接器，减少安装和工具成本
• 在广泛的应用和严苛环境中使用可靠的M8/M12 连接器，延长设备寿命
• 支持更高的带宽需求 – 最高可达到 10 Gb/s
• 解决方案种类齐全，包括定制和通用型市售电缆组件，可实现一站
式采购并可减低TCO
- 应用
-
• 工业自动化
• 汽车制造生产线
• 机床
• 半导体制造
• 工厂自动化设备
• 视觉系统
• 工业以太网交换机
圆形塑料连接器
- 产品介绍
- 圆形塑料连接器是坚固耐用，成本效益高的连接器，可用于提供几乎任何设备的电源输入和输出。它通常用在能源管理系统、发电机、材料处理、农业设备、电池管理系统、工业机械、车辆、叉车、焊接设备、机器人、特种设备、电源、工业秤和称重等。圆形塑料连接器的使用使客户减少安装时间，满足苛刻的空间节能的要求，设计高性能的材料，并加快其进入市场的计划。
- 特点
- • 电气性能:
1 系列 600V/13A
2 系列 250V/7.5A
3 系列 600V/35A
• 工作温度范围：-55° C to +125° C
• 塑料材料采用UL94 V-0 等级
• 4 种尺寸规格支持多种位数。
- 优势
-
• 带有极性，可以防错插
• 公母对插可以是自由式和面板固定式
• 螺纹拧紧
• 插头侧可以配备不同的电缆配件
- 应用
-
• 控制柜的电源、信号和数据连接
• 生产线的电源、信号和数据连接
• 机器人系统集成的电源、信号和数据连接
重载连接器
- 产品介绍
- TE 的重载连接器产品是专为在恶劣环境中的数据、信号和电源连接。模块化连接器的设计提供了高度的灵活性，因此可以针对不同的应用，如机械，机器人，铁路，风能和常规能源的产生及分配定制解决方案。从机器人手臂到控制柜连接， TE对于机器人应用提供了丰富的产品系列，满足不同的要求。
- 特点
- • 专为在最严苛的操作条件和严苛的环境条件下可靠地工作而设计
• 矩形多位置插针和接口插槽。每个连接器通过四个元件指定：基极、护罩以及公母模块化插入件。
• 最常用的壳体尺寸有 1、3、4、5、6 和 8 号
- 优势
- TE的重载连接器具有独特、省时的一体式连接器框架，该框架便于装配模块化插入件，从而最大限度地降低安装成本并最大限度地提高机器模块化。
- 应用
-
• 机械
• 自动化
• 机器人
• 铁路
• 能源配送
• 可再生能源
• 建筑机械
• 专业照明和音响
机器人控制柜
Dynamic 系列
- 产品介绍
- Dynamic 线到线连接器提供了一种在机器人手臂内，电机之间更好的连接方案。从支持5 安额定电流的D1000 系列到支持35A 额定电流的D5000 系列，这种产品给用户提供了电源和信号连接的丰富选择。Dynamic 的特殊的端子设计确保了更可靠的连接和更小的接触电阻。端子和塑胶外壳的强壮结构确保了机器人在操作中的抗震动性和抗冲击性。连接器的通用互锁机构使得连接器的配合和解锁非常轻松。
- 特点
- TE 的 Dynamic 系列连接器解决方案包括从信号级电路到电源电路连接的连接器解决方案，所有组件均位于一个坚固耐用的工业化包装内。 我们的工程师专为控制系统应用设计了此产品系列，满足高密度、信号和电源应用需求。
- 优势
-
我们提供标准的压接型和弹簧夹型，标准化的端子可减少所需的压接工具种类。
- 应用
-
这些线到板、线到面板和线到线连接器有多种外壳（位数和键位）可供选择，可满足绝大多数的应用要求。
导轨接线端子
- 产品介绍
- TE导轨接线端子完美适用于各种工业生产和基础建设的电气连接环节，一脉相承可靠、安全、高效的TE品质，带来出类拔萃的高品质和设计灵活性。
- 特点
- 高效的插入式桥接系统
TE Connectivity (TE) 弹片系列接线端子全系列产品采用统一的插入式桥接系统。该桥接系 统可以在端子上实现高效的双通道桥接，借此可以做到符合客户需求的多 种跨接和连续桥接，从而达到稳定和快速的电位分配。
整体结构设计合理
通过先进的结构设计，3D 建模以及高规格的机械加工和注塑机生产，使 得产品具有高精度低误差，安装省力等使用特点。同时产品本身具备高爬 电距离，有效的防止电击穿。全系列产品顺利通过第三方UL 质量认证， 优秀的品质保证了客户的现场使用体验。
可插拔式插头技术
可插拔式插头技术可以帮助我们的客户在完全防手指触摸的情况下，实现 快速安全的多位电路一次性分断和闭合。这样的技术方便客户实现现场的 高效快速连接，电路分断进行检测以及完成各种类型的调试。
- 优势
-
• 可靠、安全、高效的电气连接
• 高性价比，节约客户实际生产成本
• 通用规格、齐全附件、灵活设计应用
• 迅捷响应，高效反馈，专业服务
- 应用
-
TE Connectivity (TE) 接线端子可广泛应用于自动化控制、新能源、机 械制造、轨道交通、石化冶炼等一系列对接线有高 品质要求的行业。结合 TE 严格的品质管理和在材料 学方面的优势，以及全系列产品通过 UL认证，使得 该系列产品可以为我们的客户带来更好的客户应用 体验。
工业RJ45 连接器
- 产品介绍
- 由于以太网在工业机械中的应用越来越广泛，各种生产设备、部件和驱动器的集成变得越来越重要，并提供了各种机会。
TE Connectivity 工业RJ45 插头IP20 的插头集合了更抗振动与冲击性能的的金属锁的结构和简单的装配工艺实现现场安装的可能性。传输速度可以覆盖一般的5e 到高速的Cat 6A。
另一个具有IP 67 防水等级的系列，既有推挽式结构，又有圆形配合结构，可以在设备上提供更直接的连接端口，使以太网连接在设备机器之间。
- 特点
- • 可以现场安装，安装无须工具
• 适合工业千兆以太网Cat 5e 应用
• IP20,IP67 防护等级
• 额定电压 24VDC / 0.5A
• 配用4 芯或8 芯标准网线
• 符合IEC60603-7-1 标准
- 优势
-
• 采用金属锁扣，抗震性能显著
• 新版本最高可支持Cat 6A 标准及Cat 6A 网线
• 直线出线方向和45 度出线方向两种选择
- 应用
-
• 控制柜内以太网连接
机器人伺服和驱动系统
工业Mini I/O连接
- 产品介绍
- Mini IO 连接器是一种用于工业通讯连接的紧凑型设计的产品。 其中的线到线系列保留了小巧和可靠的机械锁定结构。它支持最大8 芯电线并且带屏蔽层的电缆。连接器可以用焊接和压接两种方式和电线连接。这个系列是应用于机器人狭小空间内的最佳选择。
- 特点
- • 紧凑型小尺寸（节省空间）的解决方案，可增加设计的灵活性
• 节省导线端接时间
• 在工业以太网应用时高达 Cat6A 性能
• 实现线对线连接
• 采用防呆设计接口防止错配
• 可与各种结构（SMT、直角、笔直、TMT）的插座进行互配
• 在工业和易振环境中提供可靠的连接
- 优势
-
与传统的 RJ45 插头相比，TE 的工业 Mini I/O 解决方案能够节省 75% 的空间，更高效地灵活利用 PCB 上的有限空间。
- 应用
-
• 工业通信
• 运动和驱动装置
• PLC
• 机器人

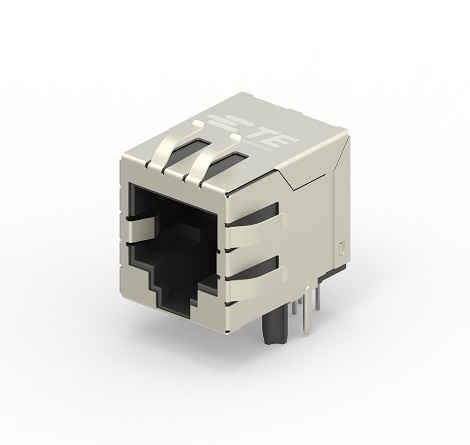

集成变压器的工业 RJ45 插座
- 产品介绍
- 集成变压器的工业 RJ45 插座 为工业以太网提供高度集成的连接解决方案（从电缆到物理层）。将变压器集成到插座中可大幅提升 EMI 噪声屏蔽，确保更可靠的连接。标准化产品组合具有 1x1 直式和 R A、1x2、2x1 几种外形尺寸，可满足多种工业应用需求，让客户可成功找到所需的解决方案。
- 特点
- 集成变压器的工业 RJ45 插座连接器拥有260℃ PIP 焊接回流功能，适合工业组装/焊接流程，无需额外的组装/焊接步骤。镀金厚度增加，从而提高了耐腐蚀性，并减少了影响设备寿命的电气问题，使连接器更加耐用可靠。随着其温度范围增大，客户能够在工业环境中使用工业 RJ45 连接器。
- 优势
-
• -40 至 +85℃ 的极大温度范围
• 产品寿命的最低要求为 10 年
• 260℃ PIP 焊接回流功能
• 电镀层厚度为 1.27 µm [50 微英寸] 镍打底 0.76 µm [30 微英寸] 镀金
- 应用
-
• 可编程逻辑控制器
• IO 模块
• 伺服驱动
• 工业生产控制
• 要求以太网或 RJ45 连接的所有工业应用
工业 SCSI 连接器
- 产品介绍
- TE 工业 SCSI 连接器是适合工业 IO 应用的高密度连接器，我们为不同应用提供各种 位置规格， 1 27mm 间距规格将帮助客户减小设备尺寸。
- 特点
- 工业 SCSI 连接器可提供 PCB 板直角型和垂直型两种应用。 为了更适合工业应用，TE 现正为工业市场提供 焊接型和螺丝锁紧型，使我们的客户能够以更灵活 地方式安装产品。

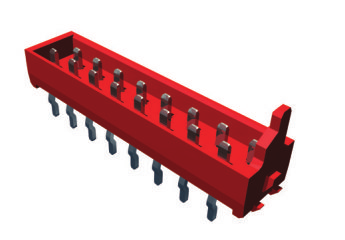

Micro-MaTch
- 产品介绍
- TE Connectivity (TE)的Micro-MaTch连接器系列，具有1 27mm的中心间距,提供各种线对板和板对板互连。
- 特点
- Micro-MaTch触点设计有助于防止摩擦腐蚀，而摩擦腐蚀是镀锡连接中常见的失效模式。在插座端的抗震簧片，可吸收因插头触点与插座触点间因振动/热膨胀所产生的相对运动。通过防止接触点的相对运动，以及良好的气密性连接使Micro-MaTch弹性系统能够耐受摩擦腐蚀。
- 优势
-
• 线端连接器，提供带装并且适用于批量压接 28 AWG [0.08 mm2 到 0.09 mm2] 带状电缆进行自动（半自动）密集端接的导线连接器
• 镀锡触点设计
• 气密性连接
• 耐受摩擦腐蚀
• 提供全套应用压接工具，从手动工具到全自动设备
• 线对板，板对板互连系统
- 应用
-
• 车载收音机
• 导航系统
• 仪表盘系统
• 基站
• 电话
• 机顶盒
• 音频设备
• 工控产品
