一.前言
二.控制原理

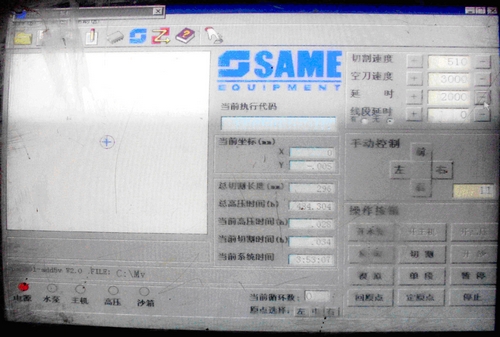

可以对任何材料进行任意曲线的一次性切割加工；切割时不产生热量和有害物质，材料无热效应（冷态切割），切割后不需要或易于二次加工，安全、环保，成本低、速度快、效率高，可实现任意曲线的切割加工，方便灵，用途广泛。 整个设备生产工艺过程：由恒高压喷射水流为水刀；X Y轴进给，带动水刀来做任意曲线的切割加工。恒高水压由普传科技变频器驱动变频电机控制；X Y轴由同步伺服驱动器控制伺服电机带动滚珠丝杠做进给控制。PLC做为核心程序的载体，负责发送脉冲信号及各种控制信号的转化与传递，最终由工业PC机控制各执行机构的运行与协调。另外工业PC机做为上位机可作参数设置及整台机器运行状况监控，通过上位机还可以调整切割速度、空刀速度、回零点、暂停、模拟加工等操作。
三.工作流程
１.系统上电

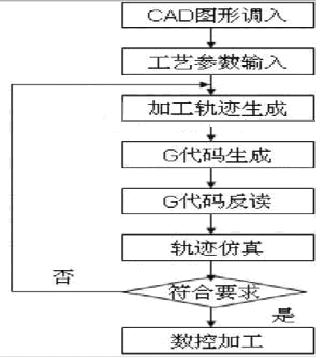

２.加工流程
四.伺服系统简介 本机采用的伺服系统为大连安迪数控技术有限公司的ADSD-S系列，驱动单元采用美国TI公司最新数字信号处理器DSP为核心，选用三菱公司工业级智能功率模块（IPM），具有过载能力强、抗负载扰动能力强、起动力矩大、动态相应速度高等特点；驱动器将位置控制、速度控制、转矩控制这三种控制方式合为一体，并且可以进行各控制模式的动态切换，使用更加灵活柔性；具备过速保护、过流、过载、过热、主电源过压欠压、编码器异常、通讯错误、PID反馈信号异常等多种保护及异常显示，使控制过程一目了然。电机为三相永磁同步伺服电机，具有三倍过载能力，3000RPM的额定转速，2500线的编码器分辨率。 机械参数： 机械传动减速比1：1（直连） 丝杠螺距：5mm 精度要求：玻璃尺寸误差小于1mm，伺服电机编码器脉冲数为2500P/R，通过四倍频转换后，分辨精度达到10000p/r,即V伺服电机=360°/10000=0.036°。 六. 总结 该水切割机是在传统老式设备的基础上运用安迪伺服控制系统改造而成，具有提高效率；降低能耗；提高成品率；提高切割精度；调试方便；运行过程平稳；简化机械结构等特点，具有更高的技术含量和更优良的性价比，为企业创造更多的效益。 大连安迪数控技术有限公司
四.伺服系统简介
本机采用的伺服系统为大连安迪数控技术有限公司的ADSD-S系列，驱动单元采用美国TI公司最新数字信号处理器DSP为核心，选用三菱公司工业级智能功率模块（IPM），具有过载能力强、抗负载扰动能力强、起动力矩大、动态相应速度高等特点；驱动器将位置控制、速度控制、转矩控制这三种控制方式合为一体，并且可以进行各控制模式的动态切换，使用更加灵活柔性；具备过速保护、过流、过载、过热、主电源过压欠压、编码器异常、通讯错误、PID反馈信号异常等多种保护及异常显示，使控制过程一目了然。电机为三相永磁同步伺服电机，具有三倍过载能力，3000RPM的额定转速，2500线的编码器分辨率。
机械参数：
机械传动减速比1：1（直连）
丝杠螺距：5mm
精度要求：玻璃尺寸误差小于1mm，伺服电机编码器脉冲数为2500P/R，通过四倍频转换后，分辨精度达到10000p/r,即V伺服电机=360°/10000=0.036°。
六. 总结 该水切割机是在传统老式设备的基础上运用安迪伺服控制系统改造而成，具有提高效率；降低能耗；提高成品率；提高切割精度；调试方便；运行过程平稳；简化机械结构等特点，具有更高的技术含量和更优良的性价比，为企业创造更多的效益。
大连安迪数控技术有限公司

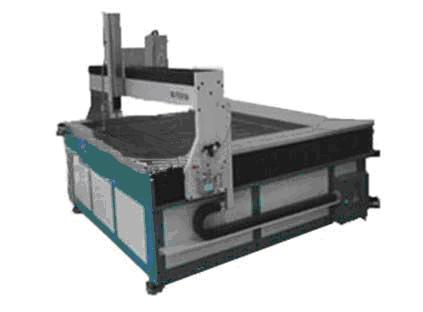

水切割机设备图
