对PLC系统新增过程控制：是机遇还是挑战？
PLC让你满足了吗？
自动化行业的历史已经成为工程和技术的发展史，但有时发展似乎并不能满足用户愈来愈多的需求。新的现场设备、更复杂的过程、将数据反馈给企业网络的需求，所有这些要求都可能让一个控制工程师崩溃。
随着自动化应用的飞速发展，不少曾经被视为强大和面向未来的系统已逐渐被淘汰。甚至于一些运行多年先进的控制系统，仍受着当时的设计和制造能力所限。
历史一览

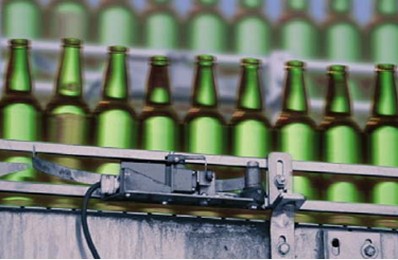

过去的自动化系统一般都是为特定行业在特定目的下开发的。例如，可编程逻辑控制器（PLC）最初是为取代控制和监测离散机器及设备的机械继电器而开发，如灌装厂的开关控制。这些继电器本质上就是开关，或开或关，PLC内部的梯形逻辑编程用于模拟原来继电器的功能。
对于一个大量离散应用的系统，中心控制器的任务是系统地读取所有输入/输出（I/O）点的状态，处理逻辑，反馈给I/O输出，并快速地不断反复这一流程。PLC速度无疑很快。
输入模拟量
作为对比，许多复杂的过程如炼油、污水处理往往使用较少的开/关数字量信号。这些过程涉及大量的可变模拟信号如温度、压力、变量泵等。不同类型的系统—集散控制系统（DCS），就是为了适应这些应用而开发的。

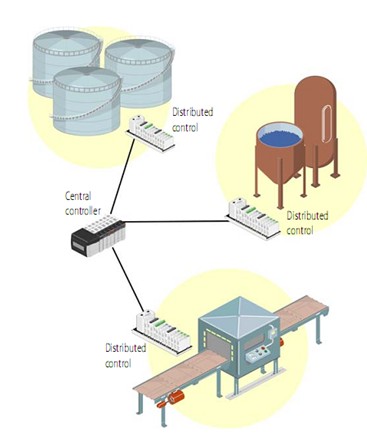

在DCS中，读、写及逻辑处理都不是集中在中心控制器，而是分散到一些被控装置附近的小型智能单元中。中心控制器提供集中管理。
分布式智能对于过程控制是必不可少的，因为模拟信号和逻辑对处理能力有更大的需求。例如，将电信号转换成摄氏温度涉及复杂的数学公式。一个单一的控制器无法处理所有这些模拟任务；若分工进行，即使非常大的系统也能顺畅运行。
当代的挑战
如今的自动化应用已不再被狭义地界定。离散控制和过程控制都需要涉及到任务中。我们可以看到这一趋势，大型DCS生产商的新产品中包含混合系统，如Emerson的DeltaV?及ABB的Freelance?。
控制工程师花费大量的时间开发和运行的离散系统现在可能需要在增加过程控制。由于PLC系统和DCS架构的差异，从PLC方向发展的混合系统将面临一些问题。
过程控制的替代
对PLC系统新增过程控制会涉及成本、集成、系统性能等问题。一个完整的DCS由于尺寸、费用以及系统学习的复杂性很难进行调整。对于企业中中小型的过程控制，如药品、食品及饮料行业或水、污水处理等应用，一个完整的DCS有些浪费。
使用新的混合系统可能意味着放弃一个现有的良好运行的系统。相反地，将DCS与你的现有系统集成又很困难，因为这些系统是私有的。处于制造和市场的目的，一般这些系统被设计成封闭系统。
基于PC的过程控制是一种可能性，但是操作系统的可靠性和工业应用对硬件的要求仍存有疑虑。而集成也可能较困难，涉及工程时间和费用问题。
如何简单地使用PLC的过程控制及离散制造？新的PLC提供模拟量功能，PLC制造商为了满足过程控制的需要，最近新增了功能。
但是基于PC控制和PLC系统都缺少分布式智能，而这一智能恰恰是DCS的优势。因此任何大量的模拟量逻辑将减缓扫描次数，增加网络负荷，逆向地影响系统能力。对于模拟量设备，减少扫描次数还尚能接受，但对运行数字量控制的PLC则无法负担延缓下来的关键数字量响应时间。
DCS系统集散控制能源
PLC系统负荷
作为过程控制的系统，若您必须在PLC系统和分布式智能中做出选择，但是如何拥有两者最好的功能呢？若能对您的PLC系统进行增负荷，您将怎么办？
这里就是方法—对您的现有PLC系统新增远程智能I/O。
EtherNet/IP?通讯协议
如同DCS，PLC也曾是封闭和私有的系统。但是现在许多类似系统—比如Allen-Bradley? 、ControlLogix? 和CompactLogix? PLC—使用一个由以太网和EtherNet/IP（由A-B和开发的工业协议，当前已被开放设备供应商协会采纳支持）组成的常见通讯平台。
EtherNet/IP的主要优势在于它提供了一个在不同产品厂商间广泛使用的标准通讯通道。因此使用EtherNet/IP协议的PLC更易于与其他设备进行通讯。这种互用性将给您带来更多的选择。
作为一个控制工程师能使用支持EtherNet/IP的硬件和软件如Allen-Bradley CompactLogix、ControlLogix PLC和RSLogix，但是为了特定目的需要选择其他厂商的I/O。
新选择
PLC系统按种类不包括分布式控制。当你深刻意识到新增模拟I/O时，你必须为你的过程I/O增加新的梯形逻辑图。但是额外的逻辑和I/O点将消耗掉系统开销，增加的网络负荷和扫描次数的降低会影响整体系统性能。
一个令人激动的选择—EtherNet/IP出现了，它能够扩大带I/O点的PLC系统。你可以选择对PLC系统增加DCS的分布式智能。

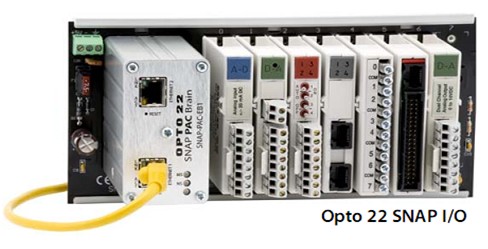

Opto 22的SNAP I/O?能扩大A-B ControlLogix 或CompactLogix系统—或者另一个使用EtherNet/IP 的PLC系统—只需这么做：提供远程智能I/O卸载许多I/O功能，尤其是大部分过程控制应用中涉及迟钝的模拟信号处理。远程I/O处理类似功能如模拟量梯度设定、热电偶线性化、标定、PID回路控制，PLC能继续正常工作而几乎不受影响。
无需编程的方案
在PLC系统中，许多远程I/O通过总线耦合进行通讯。过去，在I/O层放入智能处理器意味着购买另一个PLC并使用梯形逻辑或学习新的语言对其进行编程。两者都需要开发时间和费用。
Opto 22的SNAP I/O，其优势之一也在于无需编程。所有I/O智能功能内置入I/O，其设备叫做智能处理器。智能处理器提供通讯，如总线耦合，但是同时也提供自动I/O处理。当I/O配置完成后，智能处理器马上开始处理。其与A-B PLC兼容的SNAP I/O由ODVA认证支持EtherNet/IP协议。
内置远程I/O功能
在过程控制应用方面，以下SNAP I/O的内置模拟量功能尤其有用：
l
PID回路控制（每个智能处理器拥有多达96个回路）
l 最小和最大值
l 模拟量标定
l 校准
l 求和
l 工程单位换算
l 热电偶线性化
l 温度转换
l 看门狗定时
l 输出锁存
另外，SNAP I/O在相同的I/O地板上提供串口和数字量功能：
l 多重串行设备控制（RS 232/485）
l 输入闭锁
l 数字量过滤
l 积分运算
l 高速计数
l 看门狗定时
l 脉冲发生
l 脉冲测量
l 时间比例输出
l 频率和时间测量
在远程I/O中新增以上功能，无需编程也不会对整体系统造成影响，这种能力可以对您的系统增负， 并能在新的过程控制任务上获得成功。
关于Opto 22
Opto 22研发并制造可靠，灵活，易于使用的软硬件产品用于工业自动化，远程监控及数据采集应用。Opto 22 产品使用商业化标准网络及计算机技术，其简便实用、技术创新、质量保证、可靠耐用已在全世界范围内建立了极高的声誉。我们的产品适用于终端用户、原始设备制造商、IT从业人员等。公司创建于1974年，位于美国加州的Temecula。Opto 22产品在世界范围内通过分销商，合作伙伴或系统集成商销售。更多信息，请联系
Opto 22 上海代表处 021-58358249 optochina@opto22.com
www.opto22.com/china
