描述
SNAP-SCM-ST2脉冲输出模块是两通道串行输出模块，可为步进电机驱动器提供脉冲和方向信号。通道间互相隔离，该模块也可按固定频率输出，或从一个种频率斜坡改变输出到另一种频率。
SNAP-SCM-ST2最多可连接两台步进电机，可由运行PAC Control?策略的SNAP PAC控制器进行控制。LED指示灯指示每个端口的运行状态。
该模块安插于Opto 22 SNAP PAC底板上。SNAP PAC底板可容纳4、8、12或16块I/O模块，任意底板可支持最多8块串口模块（包括SNAP-SCM-ST2）。由于SNAP-SCM-ST2模块与其他SNAP I/O模块安置于标准底板上，您可以在需要的时候，在任意位置，使用模拟量、数字量、串口模块。
注意：SNAP-SCM-ST2模块需要SNAP PAC EB系列智能处理器或R系列控制器，固件R9.1a或更新版本。这些模块不能与SNAP PAC SB系列处理器或老版本的处理器、控制器一起使用。
支持指令
SNAP-SCM-ST2模块在PAC Control软件中，支持下列脉冲输出指令：
l SetPulseFrequency输出一个设定频率
l SetPulseSequence从一组频率斜坡变换到另一个频率
脉冲输出指令在OptoScript中作为脚本串输入，使用TransmitReceiveString指令。
SNAP-SCM-ST2如何输出数据
SNAP-SCM-ST2基于接收到的指令，输出指定频率，如下所示：
方向指令在+5VDC或0VDC之间转换，这由执行指令的参数决定。如果某参数是负数值的，除了Time Slice之外，则方向信号就跳到0VDC。
模块型号
指令信息
用于SNAP-SCM-ST2模块的指令（SetPulseFrequency和SetPulseSequence），不是PAC Control指令设置中的组成部分。当然，这些指令由PAC Control策略输入，作为OptoScript脚本字符串，使用TransmitReceiveString指令，与PAC Control的Transmit/Receive标准字符串一样。
TransmitReceiveString向处理器发出发送脉冲输出指令，并等待回应。
TransmitReceiveString指令语法：
TransmitReceiveString（String，Communication Handle, Put Result in）
注意：预知更多Transmit/Receive字符串指令，请查看PAC Control 指令集。
预知更多通讯处理的设定，请查看PAC Control用户指南中“串口通讯模块的通讯处理”。
SetPulseFrequency
输出一组频率直到达到设定期望值。
例子1
该例子输出5kHz，50%占空比，维持正向输出：
nStatus = TransmitReceiveString(“>SetPulseFrequency(5000)”,
comScmStPort1, sReturn1);
例子2
该例子停止脉冲输出：
nStatus = TransmitReceiveString(">SetPulseFrequency(0)",
comScmStPort1, sReturn1);
SetPulseSequence
从一个频率跳到另一个频率，一旦到达了Stop Frequency，将继续输出Stop Frequency，直到收到其他指令。
a. 如果Start Frequency ,Stop Frequency 或者Delta Frequency是负的，那么方向性也是负的。
b. 如果Time Slice小于现有频率的半个周期，那么Delta Frequency将相对增长。
例如：现有频率=100Hz, Time Slice="1ms", Delta Frequency="10Hz".
您期望频率每毫秒增减10Hz。但是，由于频率最快只能变换半个周期（查看下述c），至少5毫秒无法更新。此刻，便暂时提升到Delta Frequency 5x，或现有频率从100Hz增长到150Hz，以弥补错失的Time Slice。
c. 频率只能最快改变半个周期。简而言之，在改变频率前，必须发出一个脉冲。
例如：如果现有频率是100Hz ，那么周期是1 ÷ 100Hz = 0.01s = 10ms。
脉冲宽度等于半个周期（举例5ms）。因此频率在改变前至少5ms保持在100Hz。如果Time Slice小于半个周期，请查看上述b。
例子
该例子频率从1kHz跳到25kHz，每毫秒上升100Hz，维持正向。
nStatus = TransmitReceiveString(“>SetPulseSequence(1000,
25000, 100, 10)”, comScmStPort1, sReturn1);
返回字符串。如果指令发送成功了，将返回相当于ASCII码01（0x3031hex）的字符串。否则，如果发送失败，将返回00（0x3030 hex）。发送失败不会发生任何变化，由终止信息（EOM）字符终止字符串。
错误的EOM字符是Carriage Return,0x0D。可通过模块0的通道0写入内存映射地址0xF03A8200更改，0xF03A8210是模块0通道1，0xF03A8220是模块1通道0等等。仅使用最高有效字节，从位24到位31。您也可通过PAC Control设定EOM终端，改变字节。

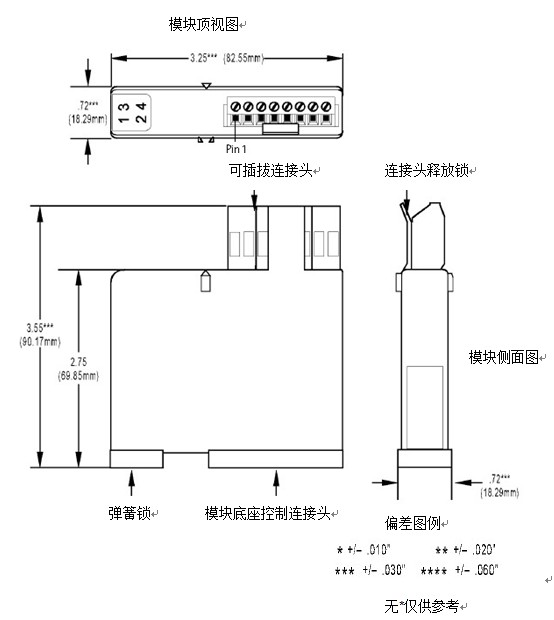

模块尺寸
SNAP-SCM-ST2脉冲输出模块
