详述
紧凑型的SNAP PAC R系列可编程自动化控制器，价格适宜，可为您提供有效的、实时的控制和通讯，满足您对工业控制、监测、数据采集等的需求。作为Opto 22 SNAP PAC 系统的组成部分，R系列PAC是基于机架式的、工业型坚固器件，可进行多任务处理，包括数字量及模拟量控制、串行处理、通讯、企业连接。
与PAC Project Basic软件套件（或PAC Project Professional整合套件，需另购）一起使用，基于以太网的SNAP PAC R系列控制器运行由Opto 22 PAC Con trol? 软件编写的控制程序。它可监测并控制大量仪器及设备，通过底座上的I/O，以及通过SNAP PAC EB处理器分布式应用。另外，R系列控制器也可作为S系列独立式控制器的从控制器。
SNAP PAC R系列控制器，是原始设备制造商（OEM）、系统集成商、过程控制终端用户、离散型制造、混合型工业与应用的最佳选择。

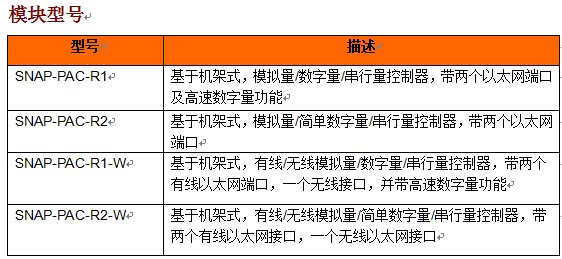

SNAP PAC R系列控制器有以下四种型号：
l SNAP-PAC-R1、SNAP-PAC-R1-W
均可控制SNAP 模拟量、数字量（都是标准型及高密度模块）、串口信号模块。完整的数字量功能包括高速计数、四象限计数、脉冲测量、周期及频率测量。-W模块是增加了无线LAN功能。
l SNAP-PAC-R2、SNAP-PAC-R2-W
也可控制SNAP模拟量、数字量、标准型及高密度数字量、串口模块。但不包括告诉高速数字功能。 -W模块增加了无线LAN功能。
以太网通讯
所有SNAP PAC R系列控制器通过独立式10/100Mbps 以太网网络通讯，并可添加入已有网络中运行。该控制器也适用于带标准协议的商用的以太网硬件建立的以太网络。
SNAP PAC R系列控制器包含两个10/100Mbps以太网接口，可连接以太网或其他I/O元件。这些独立的以太网端口有独立的IP地址，与PAC Project? Professional 软件一起使用，建立冗余网络连接，起到安全保护I/O系统可靠性的作用，或者从整个LAN网络分段控制系统网络。
以太网支持EtherNet?/IP、Modbus/TCP、 SMTP、 SNMP、 FTP、 OptoMMP协议。
有线/无线通讯
SNAP-PAC-R1-W和SNAP-PAC-R2-W控制器增加了无线功能，便于通讯。除了两个有线网络接口，这些模块还有无线网络接口。因此，每个PAC有三个独立IP地址----两个有线、一个无线。有线/无线PAC可无线使用，或者在有线网络中使用，也即刻一同使用。
无线网络的设计拥有灵活性，无线通讯可支持802.11a、b、g标准协议。有线/无线PAC可与大量无线开关以及其他基础设施硬件一同使用。为提供最安全的保障，也支持802.11iWPA2/AES标准协议，而以前的WPA和WEP安全协议包含在后向兼容中。
由于PAC自带无线功能，控制系统无需增添其他元件。所有SNAP PAC底板和SNAP I/O模块均可用于有线或无线。您无需配置I/O或改变现场布线，便可从一个网络切换到另一个网络。
就像笔记本电脑带无线功能一样，无论使用无线功能或者作为有线网络的一部分，均可同样使用。所支持的协议都是一样的，控制器程序在两种网络都一样运行，无需重新编程。
串口通讯
SNAP PAC R系列控制器为您提供一个RS-232串口，支持点对点协议（PPP）modem连接----通过串口或PSTN（公用开关电话网络）以建立TCP/IP网络，也可进行远程串口设备通讯。
RS-232串口支持使用PPP协议的modem通讯，或作为一般串口与各类设备通讯，可从连在控制器上的串口设备发送和获取数据。对于新增的串口，您可在底板上增加一个或多个SNAP 串口通讯模块。
注意：R系列控制器不包括RS-485口，不能控制Opto 22串口I/O处理器，例如SNAP PAC SB系列处理器。想要实现对串口处理器的控制，请使用S系列控制器。
I/O底板
SNAP PAC R系列控制器必须连接到适配的底板上以避免控制器损坏。SNAP-PAC-R1和R2都需要与SNAP PAC底板一同使用，可选择4槽、8槽、12槽、16槽底板，安插SNAP I/O模块。型号分别为SNAP-PAC-RCK4、SNAP-PAC-RCK8、SNAP-PAC-RCK12、SNAP-PAC-RCK16。
SNAP I/O
SNAP PAC R系列控制器支持所有SNAP I/O模块。SNAP 数字量I/O模块包含四个输入或输出点数，SNAP高密度数字量模块包括16或32个输入或输出点数。SNAP 模拟量模块包含2~32点数，依不同模块不同而定。
软件
SNAP PAC控制器，使用Opto 22 PAC Project 可兼容Microsoft Windows自动化软件进行程序、人机界面（HMI）开发、OPC连接。
系统架构
按照该图标显示的网络，PAC Project Professional软件或PAC Project Basic软件都可使用。
SNAP PAC R系列控制器基础网络配置
在这张图标中，SNAP PAC R系列控制器使用一个网络接口，连接到计算机进行通讯，并控制I/O。控制器控制该底板上的I/O，以及其他基于以太网的I/O元件。
接口和指示灯
下面的信息可适用于所有SNAP PAC R系列控制器，但不包括有含无线功能的模块。
注意: 2008年十一月之后生产的R系列PAC控制器包括microSD卡槽。之前制造的无此功能。
更多关于 Opto 22
产品
Opto 22 研发并制造可靠，灵活，易于使用的软硬件产品用于工业自动化，远程监控及数据采集应用。
SNAP PAC 系统
用于降低构建自动化系统的复杂度，SNAP PAC系统包括4个集成的部分
? SNAP PAC控制器
? PAC Project?软件平台
? SNAP PAC智能处理器
? SNAP I/O?
SNAP PAC 控制器
可编程自动化控制器(PAC)用于多功能，多领域的模块化控制，基于开放的标准并提供集成的开发环境。Opto 22具有多年PAC系统的制造经验，最新一代系列包括：独立式SNAP PAC S系列以及基于底板的SNAP PAC R系列。两类都能实现广泛的数字，模拟，串行功能并且同样适用于数据采集，远程监控，过程控制，离散以及混合制造。
SNAP PAC基于开放的Ethernet以太网及Internet协议(IP)标准，用户能够构建或扩展已有系统而不受私有网络及协议的限制以及对应的成本开销 。
PAC Project?软件平台
Opto 22 PAC软件套件提供功能完备的，高性价比的控制程序，HMI(人机界面)开发和实时，OPC服务器，以及数据库连接软件使您的PAC系统更加强大。这些完全集成的软件应用共享统一的标签数据库，因此您在PAC Control?环境中配置的任何点都能立即被PAC Display?，OptoOPCServer?以及OptoDataLink?所使用。命令语句为简单易懂的英语，变量和I/O点名也完全清晰易懂。
PAC Project 基础版提供控制编程及HMI工具，能在Opto 22网站www.opto22.com免费下载。PAC Project专业版，提供可选购的工具，包括，OptoOPCServer，OptoDataLink，以太网冗余或者网段划分，以及对传统Opto 22 串行 mistic? I/O单元的支持。
SNAP PAC Brain 智能处理器
尽管SNAP PAC控制器提供中央控制以及数据分配功能，SNAP PAC Brain智能处理器提供用于I/O处理及通信的分布式智能，包括了，工程单元转化、热电偶线性化、温度转化、PID回路控制(高达96路) 、串口设备控制(RS-232/485)、高速计数 (可达20 kHz)、四象限计数、模拟量标定、偏置与增益(校准)、模拟坡度设定、输出钳位、加权滤波、 最大最小值、数字与模拟量求和、看门狗定时、时间比例输出 (TPO)、输入闭锁、脉冲生成及测量、频率及周期测量等功能。
SNAP I/O?
I/O提供了本地传感器及设备的连接。Opto 22 SNAP PAC I/O根据用户的需求，提供了单模块1至32通道的可靠的I/O。模拟，数字，串行或者特殊功能的模块都可以在同一个地板上被同一个处理器控制(SNAP PAC智能处理器或基于底板的控制器)。
质量
创建于1974年，目前在市场上已销售9千万单元的设备，Opto 22高质量的产品建在全世界范围内建立了极高的声誉。Opto 22产品伴随着高品质，每个模块在美国加州当地生产，且在出厂前经过两次严格的完全测试。这种原厂制造且200%测试的模式保证其突出的可靠性，同时Opto 22为极大多数的固态继电器及光隔I/O模块提供终身保用。
免费的产品支持
Opto 22产品支持部门提供免费的，全面的相关技术支持。所有的Opto 22支持工程师多具备10年以上的培训和相关经验，提供电话或email方式的优质技术服务。
免费的客户培训
在美国总部及中国区都提供免费的SNAP PAC动手练习培训教程。详细情况，请访问www.opto22.com
购买Opto 22产品
Opto 22 产品在世界范围内通过分销商，合作伙伴或系统集成商销售。更多信息，请联系: Opto 22 上海代表处。电话： 021-58358249， 邮箱：optochina@opto22.com，网址：http://www.opto22.com.cn。
