一．总述 智能边缘物联网人机界面配置丰富，包括入门级显示器到低成本的电阻触摸屏，再到先进的全彩多点触控电容触摸屏，支持多达200+协议，可实现边缘计算和软PLC功能，高性能和防护等级，适用于工厂、建筑、船舶自动化等领域和恶劣环境。
二、功能亮点与优势
1.支持200多种通信驱动，包括主流工控厂家协议如ABB，倍福，日立等，西门子，三菱，欧姆龙等;现场总线网络、工业以太网协议如PROFINET，EtherCAT，POWERLINK，EtherNet/IP，CAN，Modbus，PROFIBUS 等;
2.支持通过 MQTT/OPC UA 与第三方平台进行数据交互;
3.通过扩展可选的通信模块，本地或远程I/O模块，结合Codesys，虹科智能边缘物联网人机界面可以扩展成一个非常强大的单一集成控制系统;
4.提供3种免费的远程访问方式，让用户方便快捷地掌握工业现场的情况:
(1)配套免费客户端软件：JMobile Client
(2)内置网络服务器，可通过任何设备的浏览器进行远程监控和互动控制（智能手机、平板、电脑）
(3)内置VNC服务器，可通过VNC客户段进行远程监控和互动控制
三、硬件特点及主要参数
智能边缘物联网人机界面根据其配置、应用场景的不同分为5个系列。以其旗舰系列的一个型号（eX710）为例：
1.系统架构：arm架构, ARM Cortex-A9双核处理器
2.存储空间：RAM 1GB FLASH 4GB. 高内存配置以适应边缘计算需求
3.操作系统：基于linux RT的实时操作系统
4.屏幕参数：分辨率1280x800，多点触控电容屏
5.通讯/存储接口：
● 3个独立以太网口 (千兆X1,百兆X2) .以保证连接能力和安全
● 内置1路RS-232/485/422串口，最多可由扩展模块扩展至3路
● 2个USB口
● 1个SD卡槽
6.硬件扩展性：具备2个扩展卡槽，可选模块：无线模块、数字I/O模块、数字+模拟量I/O模块、各种通讯模块（如：CAN模块）等
7.工业防护：IP66 (前), IP20 (后)，提供电保护，工作电压范围10V-32V
四、功能实现--软件方案
智能边缘物联网人机界面的功能主要由其配套的组态软件JMobile Studio与在硬件中运行的工程运行环境Jmobile Runtime实现。
1.原理

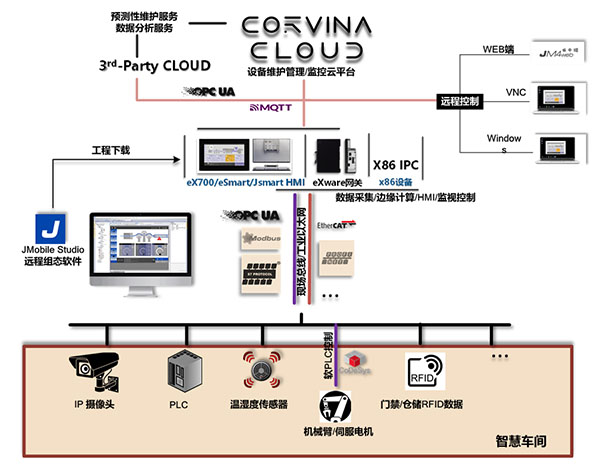

首先，由Jmobile Studio完成数据采集、边缘计算、可视化工程、数据与其他平台交互的工程的搭建，完成后将其下载至eX710，即可在它的Runtime环境下运行工程，实现数据采集、边缘计算和可视化等功能。具体架构如下图所示：
2.Jmobile Studio功能
（1）是一款高自定义的编程软件，支持200+协议栈，包括现场协议（Modbus/S7/Omron等）与网络协议栈（EtherCAT，PROFINET，EtherNet / IP，POWERLINK，MQTT等），提供内部所有协议之间的数据传输
（2）完全兼容OPC UA
（3）脚本语言：支持Javascript脚本编写
（4）集成codesys V3，可实现软PLC功能
（5）连接：支持通过虹科Corvina cloud云端连接，或通过MQTT到第三方云，使用安全的HTTPS/TLS加密数据传输
（6）远程访问功能
（7）Jmbolie同时集成JM4WEB，可以自定义web界面和实现手机/PC等终端使用HTML5浏览器访问边缘设备
3Jmobile Runtime功能
在Linux实时操作环境下运行，可运行Jmobile工程文件，实现系统项目快速启动。
智能边缘物联网人机界面，可作为一款集codesys V3 PLC+HMI+边缘网关的产品，可以提供最佳的边缘计算解决方案。
