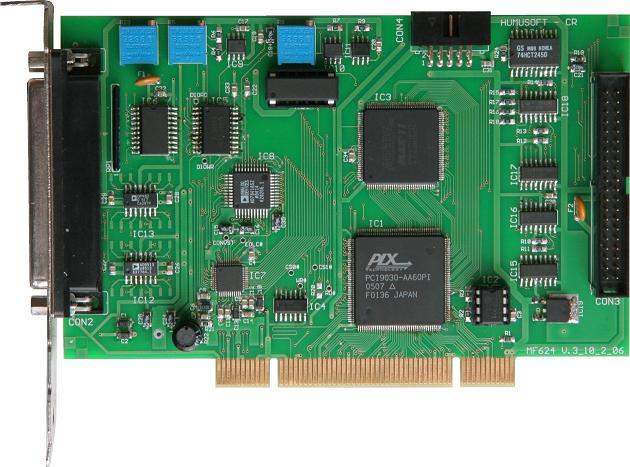

MF624 PCI总线多功能I/O卡

MF624是一款多功能I/O卡，可提供控制测量等过程中所需功能。

MF624包含下列模块：A/D转换、D/A转换、数字输入、数字输出、正交编码输入、计时器、计数器、PWM、脉冲和频率测量。

该卡有8个14位模拟输入通道（可进行同步采样、保持电路且转换速度快），8个14位模拟输出通道，8个数字输入和8个数字输出，4个差分线路接收编码器输入端及4个计数器/计时器。编码器和计数器为32位。MF624的32位结构可很好地达到其最大性能。模拟输入和输出范围为±10V，这样适合绝大多数测量和控制的实际应用。

该卡专为标准数据采集和控制而设，可与MATLAB实时工具箱一起使用。体积小、功耗低的优点使得MF624不仅可与台式电脑工作，还能够在便携式电脑和笔记本电脑上使用。

应用：

·DC电压的测量

·传感器和传感器接口

·振动与瞬态分析

·过程监测与控制

·波形采集与分析

·多通道数据采集

·实时仿真

·可编程电压输出

·位置测量

·伺服系统

·PWM

·频率测量

·时间测量

·脉冲/频率发生器

·脉冲计数

技术参数：

模拟输入端

通道：8个单端通道

A/D转换器：14 bit，同时采样

转换时间：1.6μs 1个通道

1.9μs 2个通道

2.5μs 4个通道

3.7μs 8个通道

输入范围：±10V

输入阻抗：10Ω

触发方式：软件、计时器、外部

模拟输出端

通道：8通道，14 bit

输出范围：±10V

输出电流：最大10mA

稳定时间：31μs FS转换至±1/2LSB

数字I/O端

输入线：8，兼容TTL

输出线：8，兼容TTL

计时器/计数器

通道数：4

分辨率：32bit，20ns

模式：PWM，计数器，脉冲发生器

编码输入端

输入通道：4，单端或差分

输入：A，B，Index

输入频率：最大2.5MHz

分辨率：32 bit

综述

功率消耗：500mA@+5V

150mA@+12V

150mA@-12V

工作温度：0~50°C(32~140°F)

I/O连接器：2个DB-37F

接口：PCI 5V或3.3V

驱动支持：

Microsoft Windows

32 and 64 bit C programming

Real Time Toolbox for Matlab

Real-Time Windows Target
