基于工控机的通讯方案

PC卡是最快和最容易的方法来装备自动化设备与现场总线或实时以太网接口。他们配备了公认和标准化接口 ,通常是用于工业 pc和紧凑的 HMI终端。结合自由市场 SoftPLC、显示或您自己的应用程序快速解决任何自动化任务。

拿上周遇到的案例来说，某厂商IPC/HMI产品线目前是不支持工业网络通讯，因此无法连入上层网络，而客户的需求在其IPC/HMI产品上快速的拓展PROFINET IO以及其他现场总线以及实时以太网主站/从站通讯接口，我采用的就是基于PC机的一个通讯方案--板卡：cifX PC卡

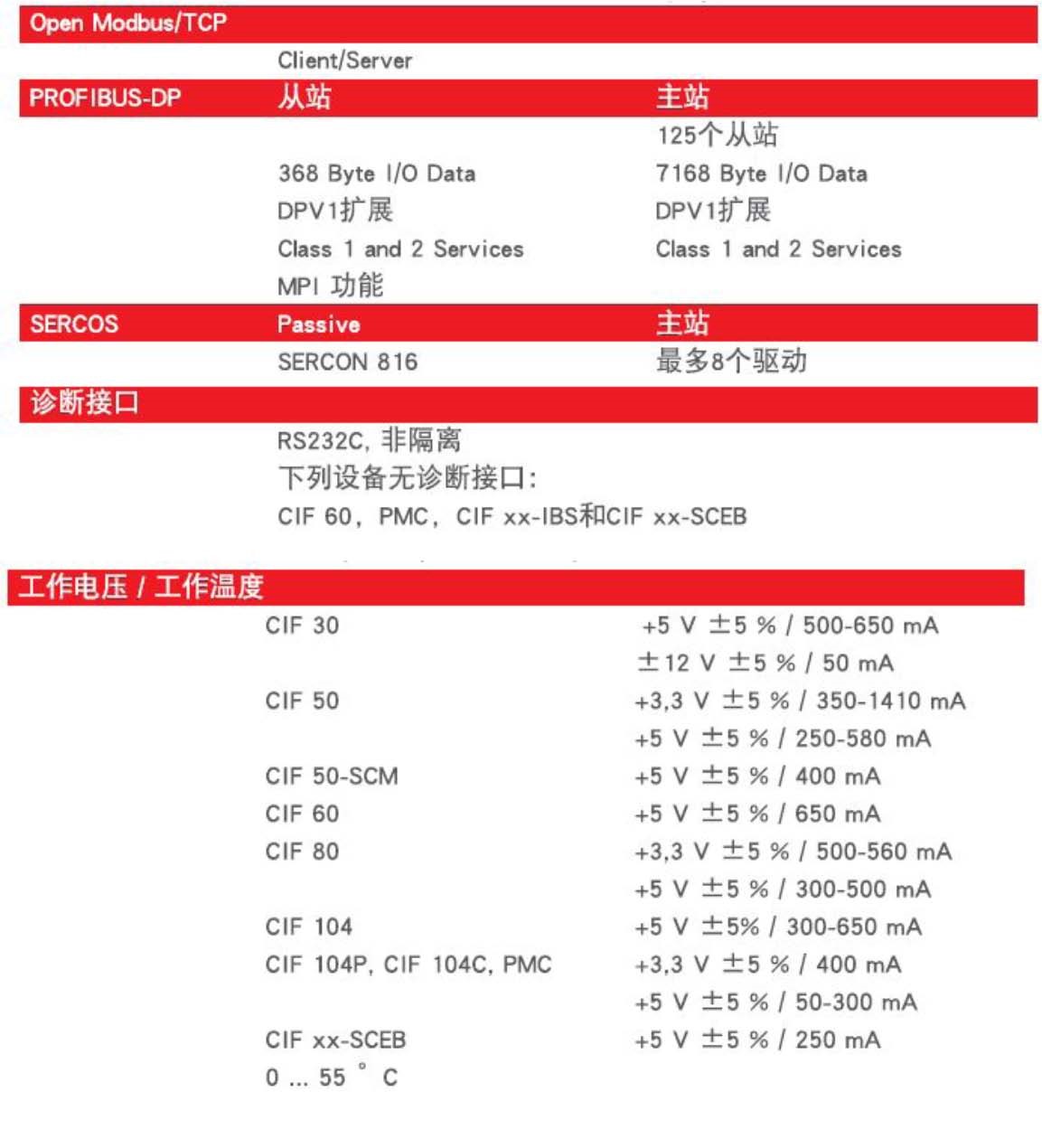

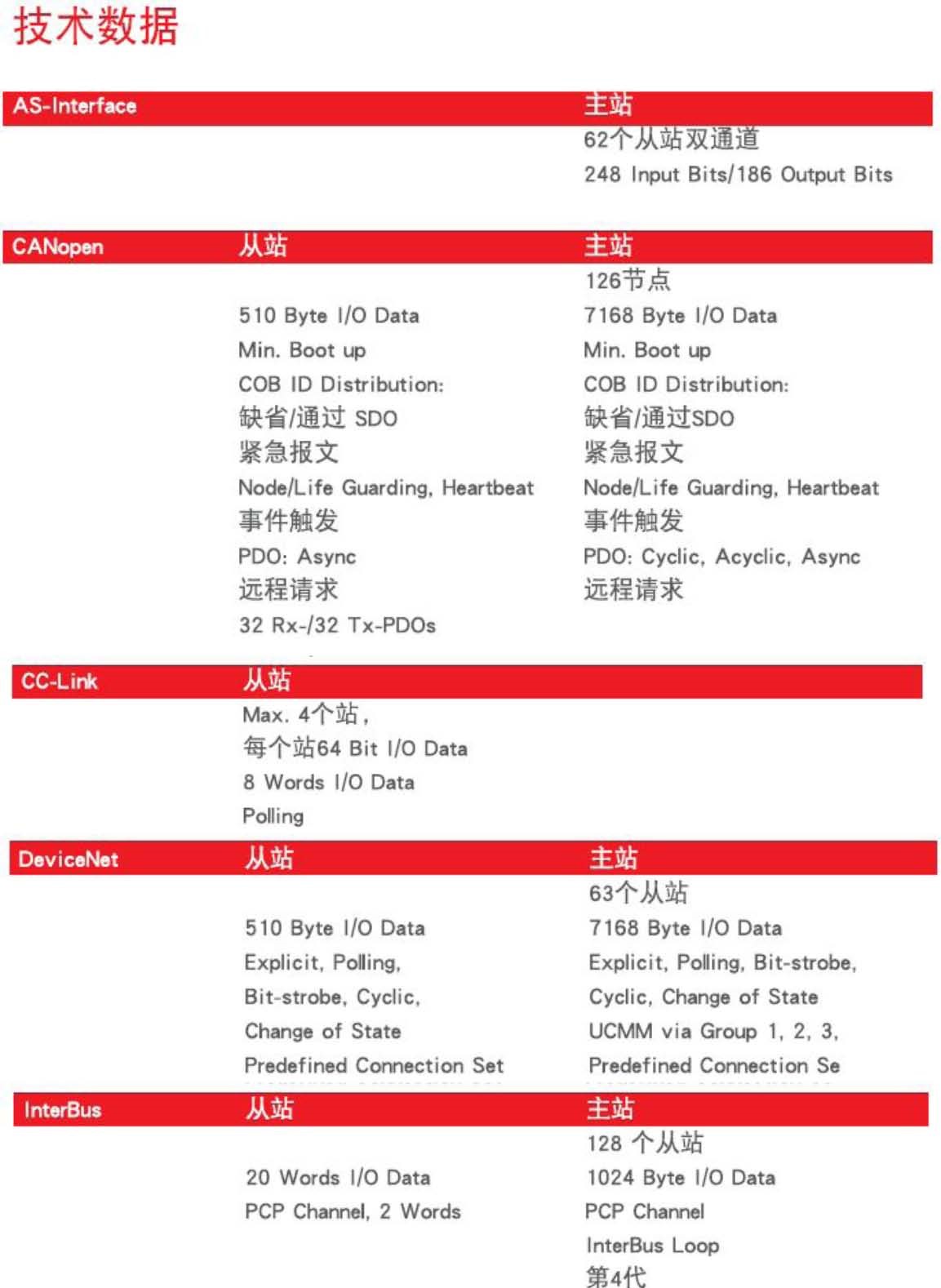

cifX PC卡系列是统一标准支持所有事实以太网和现场总线系统，应用于基于计算机的自动化。协议栈在 PC卡上自动执行并通过双端口存储器或 DMA (直接存储器访问)处理和主机的数据交换。基于常规的赫优讯平台策略，所有 PC卡都使用相同的驱动和工具 -独立的协议和板卡类型。更换通讯协议只需刷写不同的固件。一个旋转开关为 PCI和 PCI Express板卡提供轻松和可靠的插槽分配。还有专用类型例如集成 NVRAM、2通道板卡或者分离网络接口。全面的软件包是标准配置，内含一个基于 FDT的配置工具 (IEC标准)、可刷写固件、文档和驱动工具包。

l  ?支持各种形式的计算机内部总线

l  ?所有的现场总线系统，使用同一的“易用”应用接口

l  ?所有的现场总线系统和板卡类型使用同一个驱动

l  ?同一个配置软件

l  ?所有主流制造商 SCADA和 Soft PLC软件都可以做到即插即用

 优势 1：现场总线系统简化了工作，

1、作为主站的CIF通讯板卡，可以获得多有网络中从站设备当前过程的数据映射

2、作为从站的CIF通讯板卡，其双端口内存 DPM可以同时在两侧产生过程数据映射

3、对于这两种应用，用户不需要考虑现场总线通讯协议的实现，因为 CIF板卡有自己的通讯处理器，通讯协议的处理由它来完成。

优势 2：各种形式的 PC通讯板卡

无论是软可编程控制器， CNC控制器， HMI，分布式 IO模块，还是只能驱动器，凡是给予 PC标准的应用，都是可以由 CIF通讯板卡来完成相应的工业通讯任务。诊断模块，串口 RS232可用于网络配置和进行在线诊断、 LED状态指示灯， CIF通讯板卡在运行状态和现场总线接口通讯状态都是可以由 LED指示。

优势 3：所有的现场总线使用一种配置工具

配置巩固 syCon能对总线系统中主站和从站之间的通讯关系进行统一的配置，每一个从站设备的通讯配置参数，主站的通讯配置参数，以及网络配置文件可以用具的保存在各自的 CIF板卡的 Flash中。

优势 4：驱动。

通用的 CIF通讯板卡设备驱动和 DRV-TKIT函数库构成了应用现场总线集成的基础，他与所选的硬件平台无关，这种开发只需一次，就可以在各种现场总线系统中使用，也提供软 PLC的驱动。
