PROFIBUS板卡做主站与西门子S7-200通讯示例

1.      示例简介

本示例通过COMSOFT 公司的PROFIBUS计算机接口板做主站（Mater），西门子S7-200做从站（Slave），实现PROFIBUS板卡对西门子PLC数据的读、写。

2.      产品介绍

本示例所用到的软硬件如下：

1)        PC机一台；操作系统为Windows XP。

2)        DF PROFI Ⅱ PROFIBUS 板卡（PCI）

3)        Siemens PLC S7-200

4)        SIEMENS EM277

5)        软件Comsoft  Configrator Ⅱ

6)        软件STEP 7

2.1       硬件介绍

1.         PROFIBUS 板卡

示例用到的是COMSOFT公司的DF PROFI II接口板卡，型号：PCI。该板块可用作DP主站或DP从站。除了标准的PROFIBUS DP/DPV1服务，该板卡还提供一个看门狗功能，含物理PROFIBUS线路断开，符合主站class 1冗余思想。如果运作的PC系统出故障，一个无缝开关切换到一个冗余的备用系统

2.         S7-200 PROFIBUS-DP从站模块EM277

EM277是用来将S7-200 CPU连接到PROFIBUS-DP网络，EM277经过串口I/O总线连接到S7-200 CPU。PROFIBUS-DP网络经过其DP通信端口连接到EM277，波特率为9600b/s~12Mb/s。作为DP从站，EM277模块接受来自主站的I/O配置，向主站发送和接受数据。

EM277可读取S7-200 CPU中定义的变量存储区中的数据块，使得用户可以与主站交换各种数据类型的数据。从主站传来的数据存储在PLC的变量区后，可传送到其他数据区。

Read:相对于主站而言，是主站读取从站数据。

Write:相对于主站而言，是主站往从站写入数据。

由上知，EM277模块不仅仅是传输I/O数据，还能读写S7-200 CPU中定义的变量（V）数据块。这样使用户能与主站交换任何类型的数据

2.2       软件介绍

Comsoft  Configurator  II组态软件

Comsoft  Configurator  II是COMSOFT公司提供的PROFIBUS组态软件，通过导入从站GSD文件，将主从设备组建PROFIBUS硬件网络，实现各设备的参数化、系统配置等。

Configurator  II可用于编译和下载PROFIBUS配置。这款方便舒服又全面的图形工具使配置工作量最小化。广泛的下载、分析和控制功能可有效检查所配置的PROFIBUS DP网络。所编译的配置可存储为XML格式。因此可轻松集成到第三方应用程序中。

用户可以通过虹科（support@hkaco.com）获取。软件的具体安装和使用可参考百度文库：

http://wenku.baidu.com/view/c4124f2a3968011ca300913e.html

软件进行网络组态界面如下图：

Project:建立、打开、保存项目等。

View:视图选择，显示或隐藏某一选项。

Profibus:新建网络配置、查看从站I/O地址、项目属性。

Online：可下载配置好的网络到主站中，进行网络在线检测和通讯测试。

Option:可进行语言的选择，English(英语)和Deutsch（德语）两种。

Tools:查看GSD源文件和导入安装新的GSD文件。

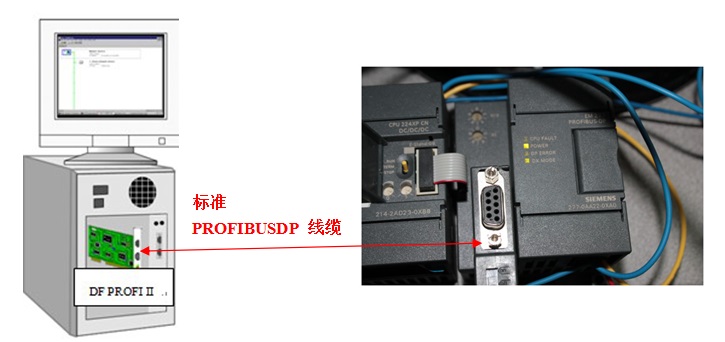

3.      系统组态

4.      软件配置

小知识：GSD文件又称电子设备数据文件。为了将不同厂家生产的PROFIBUS产品集成在一起，生产厂家必须以GSD文件（电子设备数据文件）方式提供这些产品的功能参数（如I/O点数、诊断信息、波特率、时间监视等）。有了设备GSD文件，用户就可以进行网络组态，并下载组态信息到主站中，进而建立一个PROFIBUS网络。

1、打开Comsoft  Configurator  II组态软件，载入EM277GSD文件

2、  添加DF PROFI II主站板卡：按住鼠标左键将Profibus Master-----DF_PROFI 毫拖进软件右侧系统搭建框中。

 3、 EM277配置，在1）中已装载了EM277GSD文件。此时，只需将EM277添加到以板卡做主站的PROFIBUS网络中即可。

从站地址：3，这里需要注意的是硬件EM277模块的PROFIBUS的拨码开关也必须设定为3。否则无法建立通讯。

4、EM277配置Input/Output设定，本示例以2Bytes Out/1Bytes In为例，进行通讯

测试

5、确定EM277在S7-200中地址（变量数据块V）。双击EM277---对话框---Parameter assigment

地址对应关系：

S7-200中VB0-VB1存放的是DF PROFI II板卡写给EM277中数据。

S7-200中VB2-VB3是DF PROFI II板卡读取EM277中两个字节数据。

注意，参数I/O  Offset  in the V-memory的值的定义，是对应S2-200中板卡与EM277通讯的起始地址。具体关系和长度参考上述例子。

6、        至此，组态全部完成。接下来进行配置载入DF PROFI II板卡进行通讯测试。

5.      通讯测试

1）下载进行Oline测试。

2）编写PLC程序，用一个最简单的赋值指令，将2#1111(十六进制0F)给VB2进行赋值，测试板卡通讯。

3）点击在线进行测试，绿色表示通讯正常。
