 交换机 Switch

交换机工作在第二层（即数据链路层），它要比集线器智能一些，它能分辨出帧中的源MAC地址和目的MAC地址，因此可以在任意两个端口间建立联系，在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。交换机通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用。但是交换机并不懂得IP地址，它只知道MAC地址。

交换机是使用硬件来完成以往网桥使用软件来完成过滤、学习和转发过程的任务。交换机速度比HUB快，这是由于HUB不知道目标地址在何处，发送数据到所有的端口。而交换机中有一张路由表，如果知道目标地址在何处，就把数据发送到指定地点，如果它不知道就发送到所有的端口。这样过滤可以帮助降低整个网络的数据传输量，提高效率。但是交换机的功能还不止如此，它可以把网络拆解成网络分支、分割网络数据流，隔离分支中发生的故障，这样就可以减少每个网络分支的数据信息流量而使每个网络更有效，提高整个网络效率。

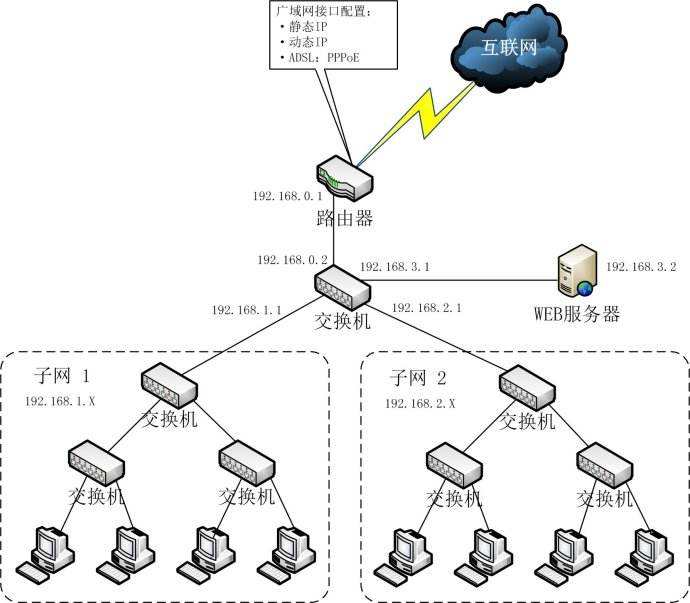

▼ 参考下面两张图，会不会更好理解？

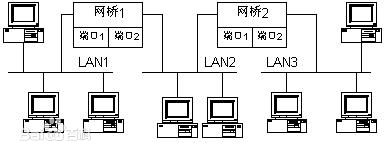

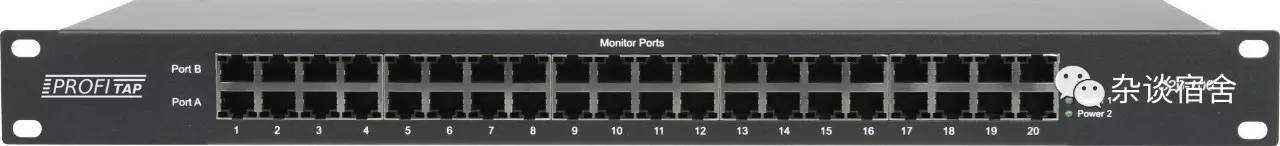

◤ 网络层------路由器 ◢

 路由器 Router

路由器工作在第三层（即网络层），它比交换机还要“聪明”一些，它能理解数据中的IP地址，如果它接收到一个数据包，就检查其中的IP地址，如果目标地址是本地网络的就不理会，如果是其他网络的，就将数据包转发出本地网络。与工作在网络物理层，从物理上划分网段的交换机不同。

路由器使用专门的软件协议从逻辑上对整个网络进行划分。例如，一台支持IP协议的路由器可以把网络划分成多个子网段，只有指向特殊IP地址的网络流量才可以通过路由器。当IP子网中的一台主机发送IP分组给同一IP子网的另一台主机时，它将直接把IP分组送到网络上，对方就能收到。而要送给不同IP于网上的主机时，它要选择一个能到达目的子网上的路由器，把IP分组送给该路由器，由路由器负责把IP分组送到目的地。如果没有找到这样的路由器，主机就把IP分组送给一个称为“缺省网关（default gateway）”的路由器上。对于每一个接收到的数据包，路由器都会重新计算其校验值，并写入新的物理地址。网络中的设备用它们的网络地址（TCP／IP网络中为IP地址）互相通信。IP地址是与硬件地址无关的“逻辑”地址。目前TCP／IP网络，全部是通过路由器互连起来的，Internet就是成千上万个IP子网通过路由器互连起来的国际性网络。

用于连接多个逻辑上分开的网络，几个使用不同协议和体系结构的网络。路由器利用网络层定义的“逻辑”上的网络地址（即IP地址）来区别不同的网络，实现网络的互连和隔离，保持各个网络的独立性。当一个子网传输到另外一个子网时，可以用路由器完成。它具有判断网络地址和选择路径的功能，过滤和分隔网络信息流。一方面能够跨越不同的物理网络类型（DDN、FDDI、以太网等等），另一方面在逻辑上将整个互连网络分割成逻辑上独立的网络单位，使网络具有一定的逻辑结构。

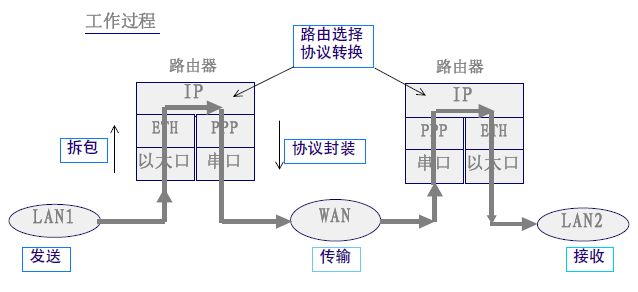

▼交换机与路由器的关系

◤ 应用层------网关 ◢

感觉好像到了大BOSS的感觉，有没有~

 网关 Gateway

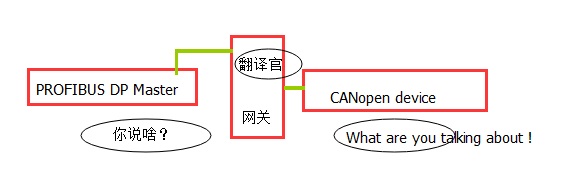

网关 (Gateway) 又称网间连接器、协议转换器。网关在传输层上以实现网络互连，是最复杂的网络互连设备，仅用于两个高层协议不同的网络互连。它不仅具有路由的功能，而且能在两个不同的协议集之间进行转换，从而使不同的网络之间进行互联。在使用不同的通信协议、数据格式或语言，甚至体系结构完全不同的两种系统之间，网关是一个翻译器！实现不同通信协议的翻译。(划重点！)

网关实质上是一个网络通向其他网络的IP地址。比如有网络A和网络B，网络A的IP地址范围为“192.168.1.1~192.168.1.254”，子网掩码为255.255.255.0；网络B的IP地址范围为“192.168.2.1~192.168.2.254”，子网掩码为255.255.255.0。在没有路由器的情况下，两个网络之间是不能进行TCP/IP通信的，即使是两个网络连接在同一台交换机（或集线器）上，TCP/IP协议也会根据子网掩码（255.255.255.0）判定两个网络中的主机处在不同的网络里。

而要实现这两个网络之间的通信，则必须通过网关。如果网络A中的主机发现数据包的目的主机不在本地网络中，就把数据包转发给它自己的网关，再由网关转发给网络B的网关，网络B的网关再转发给网络B的某个主机网络B向网络A转发数据包的过程也是如此。所以说，只有设置好网关的IP地址，TCP/IP协议才能实现不同网络之间的相互通信。
