仿真和验证是开发任何高质量的基于 FPGA 的 RTL 编码过程的基础。在上一篇文章中，我们介绍了面向实体/块的仿真，即通过在每个输入信号上生成激励并验证 RTL 代码行为是否符合预期，对构成每个 IP 核的不同模块进行实体/块的仿真。
在本篇文章中，我们将介绍如何在虹科IP核中执行面向全局的仿真，而这也是测试与验证复杂FPGA设计的第二个关键步骤。
面向全局的仿真
全局仿真意味着验证整个IP实体的正确行为，包括构成产品的每个子模块。为了适应不同客户的用例，虹科SoC-e IP核解决方案在设计时充分考虑了灵活性，这意味着虹科所有的IP核都是高度可配置的，无论是在集成时（以优化 FPGA 中的封装）还是在运行时。借助于有着不同接口选项的寄存器映射（在下面的示例中，使用 AXI4），运行时配置成为可能。
这种灵活性也对仿真过程提出了挑战，因为需要根据仿真环境中的不同测试用例来配置IP。对此，虹科的合作伙伴SoC-e团队开发了一个令人惊叹的智能测试平台环境，在该环境中可以进行实时配置并实现自动化，开发人员可以通过"点击应用"的方式来执行复杂的仿真。例如，测试平台可以通过交换机发送以太网帧，并可以通过访问IP 核的统计寄存器来读取结果（并检查输出是否符合预期）。
这极大地加快了调试过程，并允许开发团队执行快速迭代，而这在基于硬件的测试环境中会慢得多。在下图为具有此类全局测试平台架构的框图（基于虹科网管以太网交换机IP核）：
网管型以太网交换机 (MES) 表示为UUT。其余的测试平台组件是符合整个环境的不可综合的 VHDL 模块：
● Frame Generator:：该模块连接到以太网交换机 IP 的入口端口，负责生成激励（以太网帧）。
● Frame Checker：该模块连接到以太网交换机IP的出端口，负责分析交换机转发的流量。
● AXI Configurator：它控制 AXI4 配置总线以修改配置寄存器的内容（读/写操作）。
测试平台执行流程
正常的测试平台执行流程如下：首先，AXI Configurator模块根据测试用例配置IP核。之后，每个Frame Generator都会生成测试帧，并将其发送到启用的入口端口。帧是通过循环重复某些特定测试文件中定义的内容来生成的。最后，Frame Checker接收帧（接收与否，取决于测试用例）。该块将检查每个端口对应的统计信息，并根据执行的测试用例确定输出是否符合预期的。
虹科SoC-e测试平台架构的一大亮点是Frame Checker可以自动检测多种错误，例如完整性错误、转发错误或帧丢失。这是可实现的，因为Frame Generator可以生成具有特定格式的流量（例如有效载荷中的特殊模式、序列号等），Frame Checker可以解释这些流量。
测试平台测试计划
该测试平台套件的惊人灵活性还与SoC-e定义的严格测试计划相结合。对于每个IP核，都有一个测试计划，旨在在仿真环境中测试尽可能多的特性。

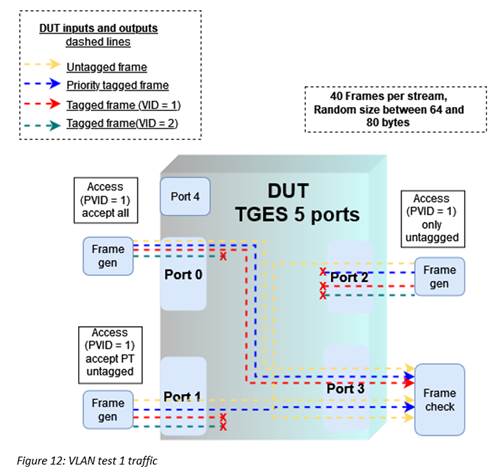

例如，网管以太网交换机IP的测试计划可以被划分为五个主要部分：
● 通用交换
● 自定义转发
● 过滤数据库
● 优先队列
● VLAN
这些部分旨在涵盖与网络相关的不同功能的行为，以及不同的流量模式和情况。
仿真波形和TCL控制台
测试平台的结果可以由开发人员或用户以不同的方式进行分析。TCL控制台用于快速反馈测试结果。然而，在某些情况下，在仿真的特定时刻深入了解特定信号值可能会很有趣。
对于这种情况，还开发了预先格式化的波形，以便于查找特定信号。
用于测试执行的命令行界面(CLI)
此测试平台环境中包含的最新功能之一是可以直接从命令行界面(CLI)执行所有测试，而无需打开RTL仿真工具（Vivado或其他工具）。
这是一个很大的改进，因为它可以实现更高的测试自动化。它基于使用Vivado编译器命令的脚本(Python)的使用，以便用户生成易于解释的结果。
下图显示了向用户显示的仿真菜单。用户只需选择相应的选项即可执行任何列出的测试：
众所周知，仿真是一个需要大量时间的过程。即使在功能强大的计算机中执行，毫秒或以上范围内的复杂仿真也需要持续数十分钟，甚至更长。
为了简化执行所有测试的过程（这需要几个小时），我们实现了一个"-all"选项，它允许在管道中执行所有测试，且无需用户交互。

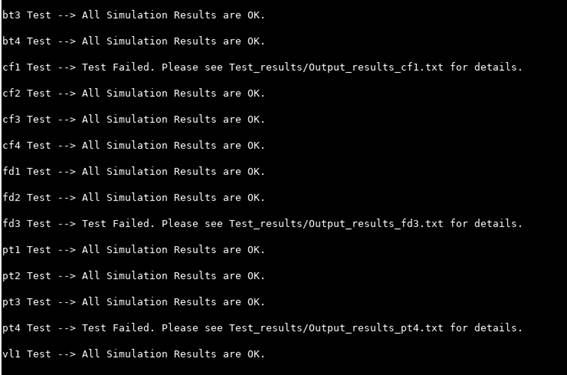

完成所有测试后，它将提供有关每个测试的报告消息（如下图所示），并在测试失败的情况下生成输出文件，以便开发人员稍后进行分析。
虹科SoC-e测试平台套件，现在作为产品提供！
虽然所有这些测试平台环境仅用于内部调试和开发目的，但由于不少客户有使用该测试平台的需求，因此虹科的合作伙伴SoC-e目前已将其作为产品，提供给那些使用虹科SoC-e IP核解决方案并希望能够执行高级仿真工作（系统级仿真）的客户。
