目前,智能设备的应用软件运行大多依赖网络,而网络环境的好坏直接影响到用户体验。在弱网环境下,用户可能会遇到消息延迟、访问超时、闪退等问题,这些问题降低了用户的使用体验。其中,弱网环境包括但不限于:WIFI网络、2G网络、3G网络、4G网络等的弱网络环境。因此,对应用软件在弱网环境下进行弱网测试,对于提高用户的应用软件使用体验尤为重要。
而在汽车测试中,T-BOX控制器的通信稳定性也是至关重要的。通常T-BOX通过天线和基站连接,基站信号如3G、4G、5G信号。在实际的环境中,会有衰弱的情况。在进行OTA测试时需要模拟信号不好或信号断开的情况。
那么等等此类需要模拟真实情况下信号衰减的测试,均属于弱网测试的一个环节。在弱网测试中,为了模拟一个真实的弱网测试环境,德思特推出了一种用于模拟弱网测试环境的解决方案。
二、方案架构
一般在做弱网测试时,架构上通常会由几个部分构成。
我们通常会需要通过网络传输装置传输所需测试的网络信号,比如说WIFI网络、2G网络、3G网络、4G网络,蜂窝网络。通常会用到WIFI路由器,或者是无线信号模拟器,或者直接用真实的基站信号输入。
弱网测试重点是模拟弱网。通过改变发送信号的功率,能够模拟一些低的吞吐量,低传输速率的信号。相当于真实环境下的信号衰减而造成信号强度弱或者完全没有的问题。使得被测设备在模拟出的弱网测试环境中连接到我们发送的信号,即可实现对被测设备的弱网测试。通常是用衰减器进行信号衰减的控制,这是弱网测试解决方案的核心。
如果想要进行T-BOX的测试,可以在天线和T-BOX之前接入衰减器,模拟信号不好或信号断开。如果想要进行吞吐量测试,则可以把模拟的弱网信号接入吞吐量测试仪,或者信号质量检测仪器。若是想要模拟应用APP或者设备,比如人工智能音箱网络测试环境等,则可直接使用天线接收衰弱过后的信号来进行测试,优化被测设备性能,提高对被测设备的弱网测试的准确性、稳定性。
在实际应用中,通过衰减器模拟出的实际应用场景对被测设备进行信号衰减测试,能够优化被测设备的参数性能,从而能够极大地提升被测设备的稳定性。
三、方案应用
1.小规模衰落模拟
使用多通道衰减器,可衰减多种信号类型,多种使用场景。
2.大规模衰落模拟
MIMO多径衰落仿真:采用切换测试系统:网状网络衰减器。
四、方案优势
五、方案构成

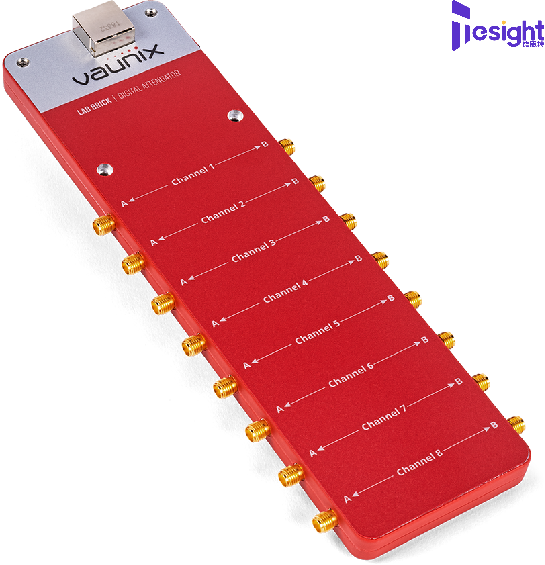

1.德思特多通道高精度数字衰减器
? 双向衰减,1/4/8/16/32通道
? 高达40GHz,130dB衰减范围
? 0.1,0.5,1.0,2.0dB步进
? 衰减精度高达0.25dB
? USB/以太网控制
2.德思特衰减矩阵
![](https://img2.fr-trading.com/0/5_452_3337512_764_764.jpg.webp)
?
? 64×8矩阵;64×16矩阵与512衰减器通道
? 24×8矩阵,192个衰减器通道
? 8×8矩阵;64×8;64×4,64个衰减器通道
? 双向衰减,范围达120dBM,步进0.1dBm
? 频率范围:500MHz~7250MHz
