一、          产品简介

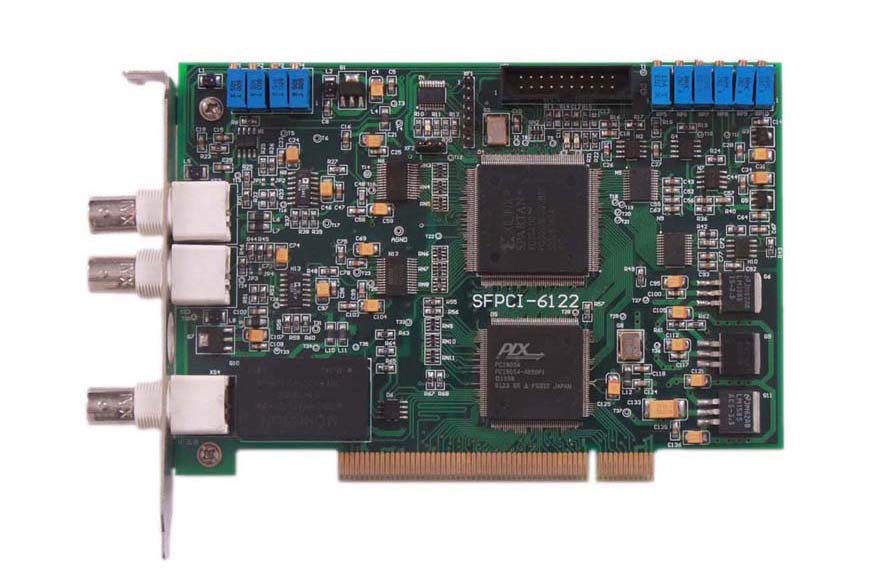

PCI6122数据采集卡是一款基于是PCI总线的双通道高速模拟采集卡，每通道最高采集速率可达20M/S,可方便地应用于装有PCI 总线插槽的微机。适用于对宽带信号、通信信号、雷达信号、图像信号的高速连续数据采集处理、数字存储示波器。使用PCI6122可以将传感器和控制器与计算机结合在一起，利用计算机强大的数据处理能力和灵活的软件编程方式，对信号进行分析、处理、显示与记录。

PCI6122可工作在Win9X/Me、Win2000/XP等常用操作系统中，并提供可供VB, VC, C++Builder, Dephi，LabVIEW，Matlab等常用编程语言调用的动态链接库及示例程序，编程函数接口简单易用。

二、          性能指标

2.1、PCI总线性能

lPCI高速总线传输

2.2、采集参数

lAD通道数：2路；

lAD信号输入范围：－1V～＋1V；－2.5V～＋2.5V；－5V～+5V；（按用户要求，出厂配置)

l输入阻抗：50Ω、1.25KΩ

lAD转换分辨率：12位

lAD转换速度：50ns

l放大器建立时间：7ns (0.01%)（反相放大）

lAD转换系统通过率：20MHz每通道

lAD转换非线性误差：±1LSB

l模入带宽：10MHz(3db);

lAD转换输出码制：单极性原码/双极性偏移码；

l板上内部提供DA输出实现电平比较相关触发方式

l阈值电平触发精度：10mv

l阈值电平建立时间：10us

l阈值电平输出范围：-5V～+5V

lDA输出通道数：2路；

lDA转换分辨率：12位；

lDA输出范围：－5V～＋5V；

lDA转换速度：50us；

l开关量输入或输出通道：各7路；

2.3、使用环境要求

l工作温度：0℃～40℃

l相对湿度：40％～80％

l存贮温度：-55℃～+85℃

2.4、外形尺寸

l不含档板

l外型尺寸(不含档板)：长×高＝165mm×115mm   ( 6.5英寸×4.5英寸)

三、          应用领域

便携式仪表和测试设备

传感器信号采集与分析

工业控制

四、          软件支持

提供Windows95/98/NT/XP下的驱动程序，提供通用DLL文件，并提供在VB, VC, C++Builder, Dephi，LabVIEW，Matlab编写的应用软件范例程序。

五、          销售清单

[1]数据采集卡一张；

[2]接口附件一袋；

[3]软件光盘一张；

[4]保修卡一张；

六、          售后服务

二年内免费保修，终身维修。
