一、          产品简介

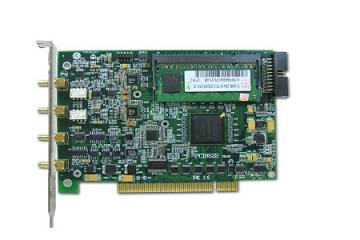

PCI8522数据采集卡是一款基于PCI总线的同步采集卡。可用于传感器信号数据采集与分析、工业现场监测与控制、高等院校科研与教学等多种领域。使用PCI8522可以将传感器和控制器与计算机结合在一起，利用计算机强大的数据处理能力和灵活的软件编程方式，对信号进行分析、处理、显示与记录。

PCI8522可工作在Win9X/Me、Win2000/XP等常用操作系统中，并提供可供VB, VC, C++Builder, Dephi，LabVIEW，Matlab等常用编程语言调用的动态链接库及示例程序，编程函数接口简单易用。

二、          性能指标

2.1、PCI总线性能

• PCI高速总线传输

2.2、模拟信号输入

• 模拟输入通道：   单端2路同步
• 输入信号量程：   ±5V，±1V
• 分辨率：          12Bit
• AD缓存：         256MB的DDR2存储器
• 采样频率：        80MHz
• 模拟输入阻抗：    1MΩ（另可选50Ω）
• 触发方式：         中间触发、后触发、预触发、硬件延时触发

2.3、性能指标

• 板载时钟振荡器：   40MHz
• 非线性误差：        ±2LSB（最大）
•  系统测量精度：   0.1%

2.4、工作温度

• 0℃ - +50℃

2.5、板卡尺寸

• 144.5mm（长）*106mm（宽）

三、          应用领域

便携式仪表和测试设备

传感器信号采集与分析

工业控制

四、          软件支持

提供Windows95/98/NT/XP下的驱动程序，提供通用DLL文件，并提供在VB, VC, C++Builder, Dephi，LabVIEW，Matlab编写的应用软件范例程序。

五、          销售清单

[1]数据采集卡一张；

[2]接口附件一袋；

[3]ART软件光盘一张；

[4]保修卡一张；

六、          售后服务

二年内免费保修，终身维修。
