第一部分  概  述

1、应用背景

转鼓，制革过程中生皮在里面翻转（如为了洗皮、浸酸、鞣制、染色）或在里面清洗毛皮（通过与细锯末共同翻转）的回转圆筒。 制革厂广泛使用的重要设备，内装凸桩或升皮板的木质圆桶。皮革可在鼓内按批同时操作。当由齿轮带动转动时，鼓内的皮张受到不断的弯曲、伸展、摔捣、搅拌等机械作用，加快化学反应过程及改变革的物理性能。转鼓应用范围覆盖制革大部分湿加工工序及干态摔软、起绒等。

制革工艺过程通常分为准备、鞣制和整饰（理）三阶段。浸水、浸灰、脱毛、软化、浸酸、鞣制、染色、乳液加油等工序都要在转鼓中完成。传统的皮革制作过程中，转鼓的供水调温是通过手动方式来实现的，一般由技术熟练的工人根据自己的经验来进行操作。由于人工操作的局限性，很难得到较高精度的混合水温度及水量，并且供水调温时间较长，在实际生产过程中，由于现场工况波动较大，如冷热水温度和输出压力不稳定等，因此，对皮革生产的质量产生了不利影响。

在准备及鞣制两个工序，工人常年在多水潮湿的环境中作业，车间湿度高，加上劳动强度大，常易发生风湿性关节疼痛。制革工人长期与水和碱性溶液接触，易引起皮肤脱脂、干燥、皲裂，指甲变薄、失去光泽、甚至与甲床分离；工人常患湿疹样皮炎及手掌胼胝等。

采用自动调温供水系统能明显缩短调温时间，精确控制水温，有效保证产品质量，并能节省人力资源，保证工人安全。

2、转鼓自动供水控制系统

    石家庄圣启科技有限公司自主设计研发的制革转鼓自动供水系统，是利用自动化控制技术、传感技术、PLC无线通信技术为一体的自动化监控管理系统。

该系统充利用自动化控制技术对热水、冷水管道集中监控，可监测水管道流量、流速、压力、冷热水箱的液位、温度等，可控制各阀门的开启、关闭，并通过无线通信技术将设备运行状态清晰的显示给用户。

可广泛应用与制革及印染行业。

第二部分：系统结构

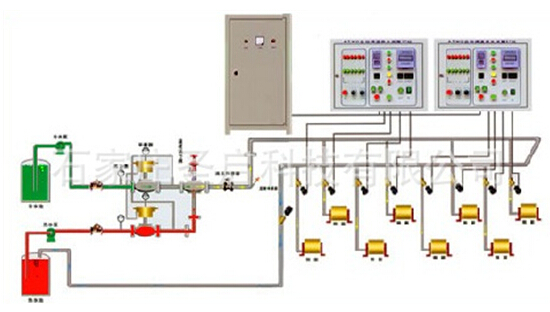

  制革转鼓自动供水调温系统是一套制革工业自动装置，其结构是由主控制器、热水池、冷水池、回水池、热水泵、冷水泵、平衡阀、流量计、进水阀、回水阀、热水温度传感器、冷水温度传感器、混水温度传感器以及连接管道和手动阀等组成。

第三部分：运行模式及原理流程图

1、文字说明

水泵把冷水和热水打入供水系统的混合站，混合站的调节阀根据温度传感器提供的温度信号，进行配水，配置到合适的温度后开始对转鼓进行加水，加到需要的量系统自动关闭，在进行下一转鼓的配水及加水，如此往复循环。

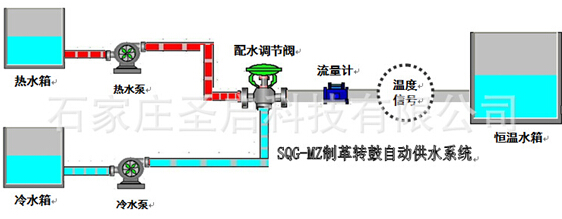

2、原理流程图

第四部分：技术指标

---  主站：1个

---  分站：2个

---  电源电压：AC 220V/50HZ  380V/50HZ

---  水温控制精度：±1℃

---  水量控制精度：±10L

---  水温自由设定：10-90℃的水温，用户任意设定；

---  控制数量：一套供水控制，可控8—12只转鼓

---  热水温度：高于最高工艺温度10—20度

---  气源要求：1.5公斤压力（用户自备）。

---  配有紧急控制装置、手动/自动转换、监控报警装置、自动水循环；

第五部分：系统优势

(1)配水过程，回水始终与热水箱相连，避免能源浪费；

水泵把冷水和热水打入供水系统的混合站，混合站的调节阀根据温度传感器提供的温度信号，进行配水，配置到合适的温度后开始对转鼓进行加水，加到需要的量系统自动关闭，在进行下一转鼓的配水及加水，如此往复循环，回水始终与热水箱相连，避免能源浪费。

（2）高精度：

水温控制精度：±1℃；水量控制精度：±10L，可保证皮革质量的稳定。

(3)温度控制：

始终采用双温度计控制，避免温度失控，发生皮革损坏。

(4)自动/手动控制：自动控制的同时，保留手动操作功能；

支持手动控制、自动控制、远程控制水泵的启停及阀门的开关，控制模式可切换

(5)加水速度快，自动水循环，有效提高企业的生产效率；；

(6)高端电脑配置、达到自动控制，操作方便、灵活；

全面实现对流量、流速、水量、液位、压力、温度的智能化的监测与控制。

(7)系统功能完善，配有电脑记忆功能，停电后不会改变水温、水量；

(8)系统技术纯熟，能有效提高皮革质量和稳定性；

(9)集中控制：

 一套供水系统可控制8-12只转鼓，可实现集中监控，节约人力资本。

第六部分：现场典型应用实例

1、辛集市海洋皮革厂

 辛集市海洋皮革有限公司，主要经营制革.服装等，公司注册资本50（万元），公司的办公地址位于河北省省会石家庄，公司内主要设有年产绵羊皮革四百万张的制革车间,年加工量一百万条的毛皮硝染车间,年生产十九万件的制衣车间.产品主销国内各地,远销欧美、亚洲及港澳地区

我公司技术人员根据其生产经营特点及其企业的要求，为该企业配置了我公司自主研发的SQ-AWS制革转鼓自动供水系统。对热水、冷水管道集中监控，可监测水管道流量、流速、压力、水箱的液位、温度等，并通过无线通信技术或GPRS/3G通讯方式清晰的显示给用户。实现制革转鼓的自动供水、冷热混水配水，提高皮革生产效率，保证了皮革质量的稳定性，节省了人力物力。

2、无极县康惠达皮革有限公司

康惠达汽车皮革分公司，位于无极县皮革工业区内,系1998年创办的具有自营进出口经营权民营制造型企业。该企业主要以黄牛、水牛、猪、马皮为原料，制造各种用途的皮革.客户遍及中国大陆、台湾、香港及美国、韩国及欧洲等国家和地区,拥有自动化喷涂生产线和自动控温转鼓35台套 。

我公司技术人员根据其生产经营特点及其企业的要求，为该企业配置了我公司自主研发的SQ-AWS制革转鼓自动供水系统。对热水、冷水管道集中监控，可监测水管道流量、流速、压力、水箱的液位、温度等，并通过无线通信技术或GPRS/3G通讯方式清晰的显示给用户业这个过程实现制革转鼓的自动供水、冷热混水配水。

3、无极县亿毫皮革厂

 无极县亿毫皮革厂，无极县齐洽,是一家集研发，生产，销售与服务为一体的皮革企业。我公司技术人员根据其生产经营特点及其企业的要求，为该企业配置了我公司自主研发的SQ-AWS制革转鼓自动供水系统。SQ-AWS制革转鼓自动供水系统采用电脑计算机控制，可对热水、冷水管道集中监控，可监测水管道流量、流速、压力、水箱的液位、温度等，并通过无线通信技术或GPRS/3G通讯方式清晰的显示给用户业这个过程实现制革转鼓的自动供水、冷热混水配水。
