第一部分：概述

1、医药库房发展现状：

药品作为一种特殊商品，直接关系到人民的生命健康问题。科技合理的温湿度环境是保证药品存储安全的首要条件，应根据药品标示的贮藏条件要求，分别储存于冷库（2-10℃）、阴凉库（20℃以下）或常温库（0-30℃）内，各库房的相对湿度均应保持在45%—75%之间。冷库，原材料库存储环境未知，可能会影响药品品质，类似疫苗存储，一旦出现温湿度偏差，可能会导致疫苗变质，后果不堪设想。传统的温湿度监测仪手持温湿度为广，壁挂式也有，数据不能实时反馈到相关人员，这样，即使出现状况也不能及时作出相应措施会造成一定的损失。手工记录温度数据，不准确不直观，容易出错和遗漏，不便于长期保存。设备使用状况和性能不能直观查看和分析。

2、发展趋势

    在GSP新规范中，对如何监管药品库房环境温湿度，做出了明确规定：“企业应设置温湿度实时监测系统，通过对库房环境温湿度的自动监测和数据采集，对库房温湿度实行24小时连续、自动的监测和实时记录，和异常报警。每一仓间（或库房）应设置多个温湿度监测设备，用于库房温湿度状况的自动监测和数据采集。” 在过去的几年里传统的温湿度监测方式正在被智能化、自动化、无纸化、网络化的温湿度监测系统所取代，可以预见，在未来几年里，我国所有医药生产和经营企业都将转变温湿度监测方式，统一装配智能化的温湿度监测系统，以满足国家药品监管的要求和政策。从药品监管的安全性与国家药品管理相关政策及药品生产、经营企业顺利通过GSP认证等方面考虑，时代呼唤更加智能化的温湿度监测方案的出现。

我公司针对2013新版GSP制定方案，延续公司环境控制产品的优异功能，研制了符合新版GSP要求的医药库房温湿度环境监控系统。

3、医药库房温湿度环境监控系统

我公司针对2013新版GSP制定方案自主研发的SQ-HY7700医药库房环境温湿度系统主要用于对药品库房的温度、湿度、压力、氧气含量、二氧化碳含量、烟气等的远程监测。

该系统充分利用物联网技术和组态软件实时远程获取药品仓库内部的温度、湿度、氧气含量、二氧化碳含量等环境参数及视频图像，并将数据传输到PC机上进行存储与分析，可输出打印曲线，在设备异常情况下还以多种形式的报警通知相应人员，使仓储环境监控达到无人值守，为仓储高效的管理、使用和安全运营提供有力的保证。

第二部分：系统组成

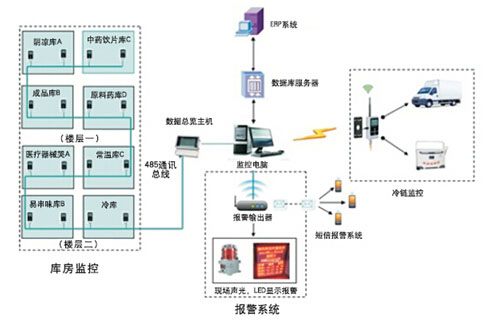

系统由测点终端、管理主机、以及中心服务器控制平台等组成。

1、测点终端

测点终端能够对周边环境温湿度进行实时数据的采集、传送和报警。

SQ-HY7700医药库房环境温湿度终端机主要用于对药品仓库的温度、湿度、压力、氧气含量、二氧化碳含量等的远程监测，并将数据传输到管理主机上进行存储与分析，在设备异常情况下还以多种形式的报警通知相应人员。

2、数据通讯

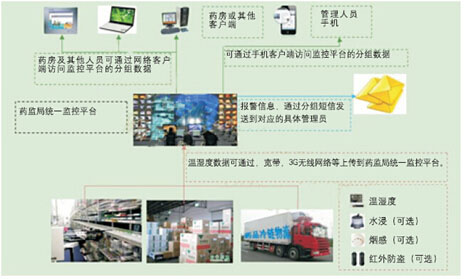

    支持多种组网方式：系统支持485总线、以太网、GPRS无线网络、免费频段无线网络等目前各种通讯方式，不同现场可选择其中一或多种组网方式，实现灵活组网、方便组网，实现系统构架的最优化、简便化、实用化

3、 中心服务器控制平台：

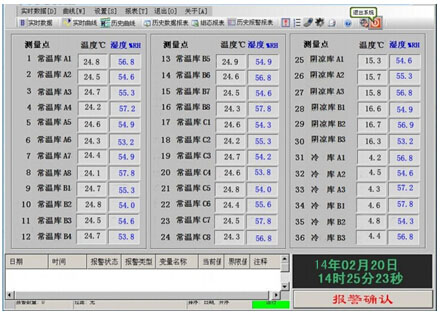

中心服务器控制平台可选用物联网感知应用平台或者是为客户专门定制的操作监测平台软件。通过监测软件实现对监测区域的温湿度实时监测、数据闪烁语音报警、短信报警、电话拨号报警、远程自动控制、实时曲线、历史曲线、数据报表、数据存储、打印、数据转存为TXT、EXCEL等。

第三部分：系统的功能特点

成套系统可实现功能：实时监测各监测点温湿度数据；自动记录；短信、现场报警；客户端查询；远程管理；

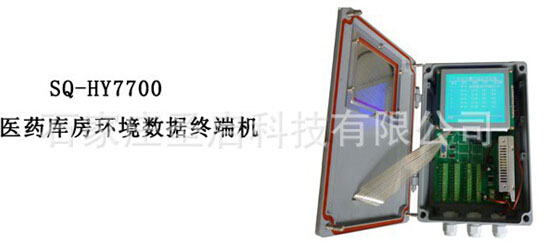

1、医药库房环境数据终端机

   1、1、组成

温湿度变送器、电源适配器、通讯转换器、控制转换器、声光报警器、UPS、工业计算机、显示器、通讯线缆及施工所需辅助设施等。

   1、2、终端机性能特点

①环境实时监测：

通过温湿度、CO2/烟气等传感器监测药品仓库内的环境，通过无线传输技术将相关数据传送到用户监控终端并对数据进行采集、分析运算、控制、存储、发送等功能。实时监测每隔1分钟更新一次。

②分区域监测

同一个库房内划区域控制管理，可实现每个仓储区不同温湿度、不同气体配置等环境技术指标。用户可以通过上位机来监测、查询各区域的数据。也可以对个分块进行单独控制和整体协调控制。

③数据查询/存储功能

具有具有大容量固态存储内存，现场可显示、查询监测数据和设备工作参数。历史记录查询： 每30分钟自动记录一次， 温度超标时：每1分钟自动记录一次。测点终端采集的数据通过网络自动传送到管理主机进行处理和记录。

④通信功能

PRS/GSM/3G、RS485总线、光纤等多种通讯方式，支持多中心通信。

⑤报警控制

用户可设定某些参数指标的上限和下限。高于或低于这个温度范围都会产生报警信息，并在上位机中控平台和现场控制节点显示出来。能够实现就地和在指定地点进行声光报警，同时采取短信通讯等方式对不少于3名指定人员报警。

⑥供电方式

内置电源，外部供电两种方式，系统在外部供电中断、计算机关闭或故障等情况先仍能正常运行。

   1、3、系统主要产品性能参数

2、中心服务器控制平台

2、1概述

中心服务器控制平台可选用物联网感知应用平台或者是为客户专门定制的操作监测平台。通过软件实现对监测区域的温湿度实时监测、数据闪烁语音报警、短信报警、电话拨号报警、远程自动控制、实时曲线、历史曲线、数据报表、数据存储、打印、数据转存为TXT、EXCEL等。

2、2、功能特点

①丰富的用户管理功能：

据使用者操作权限不同，设置不同的管理权限，实现分区、分级、分权限的软件操作管理，高权限者可查看不同区域的各类参数，并可修改相关参数，较低权限者只能查看指定区域的数据，能对参数设置进行修改。

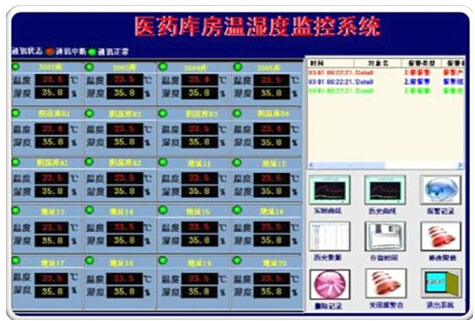

②规范、生动的软件界面：

系统采用组态软件平台开发，具有功能丰富、性能稳定、界面生动、美观的特点，据需要可绘制电子地图、监测点分布图等，达到监测位置准确，监测对象一目了然的效果，确保出现报警时，以最快的速度准确定位报警地点，以便及时做出有效处理。

③系统升级、系统扩展、维护方便：

模块化的管理，便于软件的升级、系统扩展及日常维护。

④系统提供与其它系统平台对接接口（开放数据库互连接口（ODBC）），轻松实现与其它系统数据交互，实现监测信息共享。

⑤据需要可以选配LED电子屏或大面积液晶显示器，可放于监测中心或其它位置，便于温湿度数据的查看或作为公共信息看板使用。

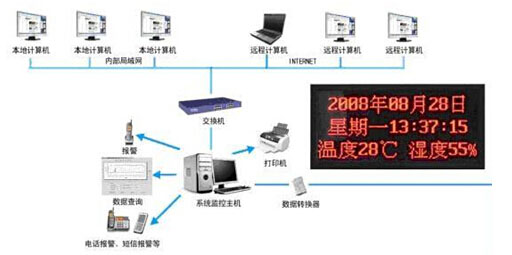

⑥系统从网络访问方式上分为单机版和网络版，单机版软件不支持网络访问，只允许在运行监测系统的计算机上对温湿度数据进行监测与管理，单机版适用于相对独立的区域性监测；网络版支持通过内部网络或互联网的远程计算机通过网络来对温湿度数据进行查看与管理，网络版适用多区域、需要分散与集中监管的远距离监测与管理的应用。
