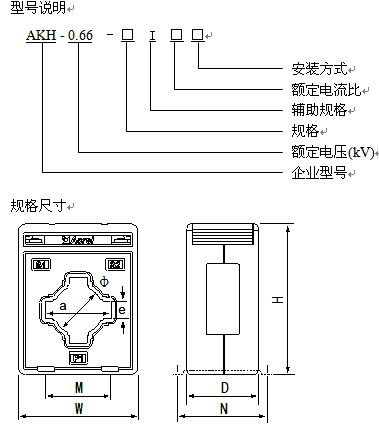

AKH-0.66/I型普通测量电流互感器,主要测量范围5-3000A,二次输出0-5A(0-1A),主要用于多(单)根电缆或单根母排穿越,适用面广,与电流表配合使用。符合标准产品符合国标GB1208-2006。AKH-0.66/I型普通测量电流互感器技术指标?测量CT一次电流5-6300A,二次电流5A,1A,0.1A,0.05A?额定工作电压AC0.66kV(等效AC0.69kV,GB/T156-2007)?额定频率50-60Hz?环境温度-30℃~70℃,最高耐温120℃?海拔高度≤3000m?工频耐压3000V/1min 50Hz?用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所产品特点外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大。AKH-0.66Ⅰ — 适用于(单)多根电缆或单根母排穿越,适用面广,规格多选型说明?根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖,通过压线片进行二次接线,二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印,以防窃电。?工作电流长期不超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不超过1h;?根据被测电流大小,选定额定电流比,一般选用比被测电流大2/3左右的额定电流?产品极性表示为:一次接线标志P1、P2,相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端;?测量仪表接于S1、S2端上,此时所接回路的总负荷不应超过互感器的额定负荷,当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的规格;?注意根据母排的规格和根数,选用相匹配窗口大小的互感器。
