AKH-0.66/II低压测量型电流互感器,主要测量范围150-6300A,二次输出0-5A(0-1A),主要适用用于多根母排或多根电缆穿越,适用面广,二次接线端与母排安装水平面平行,与电流表配合使用。产品符合国标GB1208-2006。
AKH-0.66/II低压测量型电流互感器技术指标
? 测量CT一次电流5-6300A,二次电流5A,1A,0.1A,0.05A
? 额定工作电压AC0.66kV(等效AC0.69kV,GB/T156-2007)
? 额定频率50-60Hz
? 环境温度-30℃~70℃,最高耐温120℃
? 海拔高度≤3000m
? 工频耐压3000V/1min 50Hz
? 用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所
产品特点
外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大。
AKH-0.66-Ⅱ — 适用于多根母排(2-6根)或多根电缆穿越,适用面广,规格多

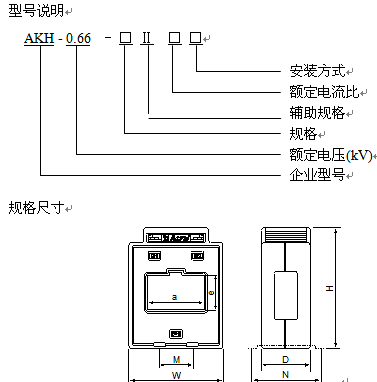

选型说明
? 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖,通过压线片进行二次接线,二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印,以防窃电。
? 工作电流长期不超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不超过1h;
? 根据被测电流大小,选定额定电流比,一般选用比被测电流大2/3左右的额定电流;
? 产品极性表示为:一次接线标志P1、P2,相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端;
? 测量仪表接于S1、S2端上,此时所接回路的总负荷不应超过互感器的额定负荷,当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的规格;

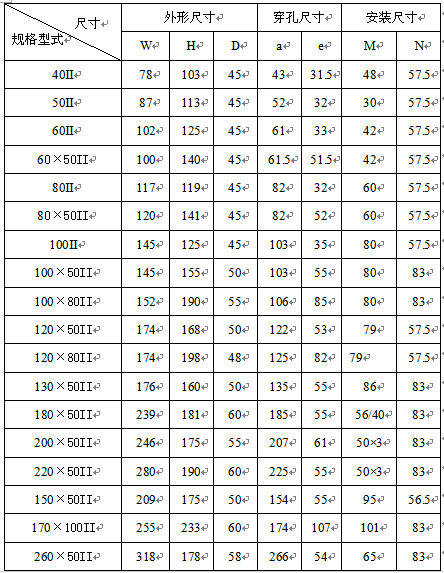

? 注意根据母排的规格和根数,选用相匹配窗口大小的互感器。
