一.概述
电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模拟信号或数字信号装置。
二.技术参数
符合标准
GB/T13850-1998、IEC-688
适用环境
工作温度:-10℃~55℃
储存温度:-25℃~70℃
相对湿度:≤90%RH,不结露,无腐蚀性气体场所
海拔高度:≤2500m
技术参数
输入信号
可选择下列输入信号:
电流:单相直流电流、单相交流电流、三相电流
电压:单相直流电压、单相交流电压、三相三线电压、三相四线电压
有功功率:三相三线有功功率、三相四线有功功率
无功功率:三相三线无功功率、三相四线无功功率
功率因数
频率
热电阻(带显示)
多电量数字信号
输出信号:
输出:DC 4~20mA、0~20mA、0~5V、0~10V
负载:电流输出时≤600Ω,电压输出时≥1000Ω
工作电源
AC 85V~265V 或DC 100V~350V
温度漂移系数
精度等级为0.5级时≤200ppm/℃,精度等级为0.2级时≤100ppm/℃
响应时间 <400ms
绝缘电阻 ≥100MΩ
精度等级 0.5级,0.2级
工频耐压 辅助电源/输入/输出2kV/1min,50Hz
安装方式
电力变送器采用标准35mm导轨安装,或者用螺钉固定
三.选型

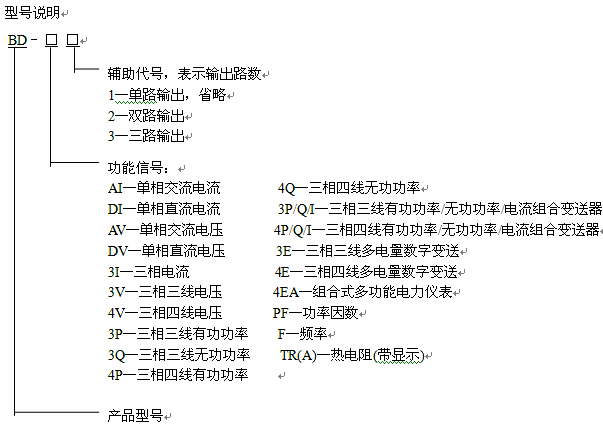

安科瑞电力变送器BD系列可按如下选型
四.选型范例
型 号:BD-AI
输 入:AC 5A
输 出:DC 4-20mA对应0~5A
辅助电源:AC220V/50Hz
