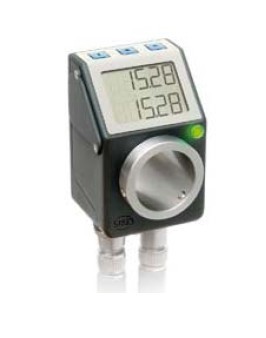

电子式数字位置指示器 AP04

带总线接口

特点:

■ 坚固的金属外壳, 先进的磁性扫描技术

■ 空心轴最大内径Φ20 mm

■ 双行LCD显示目标值和实际值,方便易读

■ 置零,增量值测量,偏差补偿功能键

■ 集成RS485接口,可选CAN-Bus接口

■ 双色LED指示灯,方便用户使用

参数

名称 数据 备注

最大转速 ≤500 min-1

工作温度 0 ... +60 °C

存储温度 -20 ... +80 °C

防护等级 IP53

外壳材料 强化塑料 金属接头

空心轴材料 不锈钢

外壳颜色 黑色, RAL 9005

电气参数

名称 数据 备注

工作电压 24 V DC ±20%

电流能耗 约30 mA

电池寿命 约10 年

连接方式 2x M8 接头 4 针,1x 插头,1x 套管,6.3mm 接头

总线连接方式 CAN-Bus 或RS485

显示屏 LCD 显示 7 段+小数点,5 位,特殊符号,双行显示

特殊符号 左箭头,右箭头,增量值测量,更换电池

数字大小(高度) 约7 mm

信号指示灯 双色LED（红/绿）

功能键 增量值测量,参数设定,置零

扫描方式 磁性扫描

分辨率 720 个增量/转

显示分辨率 1~65535 个增量/转,可编程

最大编码圈数 max. 7281
