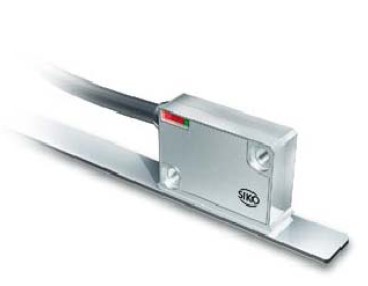

磁性传感器 LE100/1

增量值编码,模拟量接口1 Vss

特点:

■ 重复精度达 ±1μm

■ 输出电路 sin/cos 1 Vss

■ 信号周期 1 mm

■ LED状态显示

■ 坚固的金属外壳

参数

名称 数据 备注

磁尺匹配型号 MB100

系统精度 ±10μm 磁尺MB100 的精度等级为10μm

重复精度 max. ±1μm

与磁尺间隙 0.1 ... 0.4 mm 参考信号为 O, IA, ID

0.1 ... 0.2 mm 参考信号为 RB, RD

运动速度 max. 20 m/s 5 m/s, 参考信号为RB

外壳材料 铝压铸件

线缆类型 PUR 可装保护链

工作温度 -10 … +70 °C

存储温度 -30 … +80 °C

空气温度 100 % rF 防凝露

防护等级 IP67

抗震性能 < 200 m/s2 (50 ... 2000 Hz)

最大测量长度 无限制 单卷磁尺最长90 m

电气参数

名称 数据 备注

工作电压 10.5 V DC ... 30 V DC UB 端带极性保护

5 V DC ±5% UB 端无极性保护

电流能耗 < 25 mA 24 V

< 50 mA 5 V

连接方式 散装线

圆型插头

输出电路 1 Vss

输出信号 sin, cos, /sin, /cos, I, /I, 或 R, /R

参考信号脉冲宽度 参照信号波形图

抗干扰等级 3 IEC 801

实时请求 实时信号输出

信号幅值 1 Vss±10% RA = 120Ω~1kΩ, 0~70 °C

输出阻抗 0Ω(负载电阻>75Ω), 防短路

Sin/Cos 偏差 2.5 V ±100 mV

UB/2 ±100 mV

Sin/Cos 相位 90°±1°; <±3° (20 kHz)

参考信号相位 sin 45°, cos 135°

信号周期 1000μm
