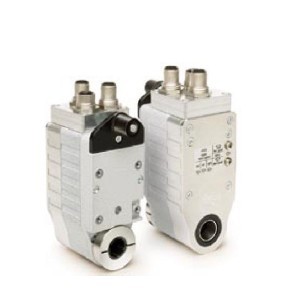

行星齿轮电机AG03现场总线

特点:

■ 安装简便, 节省空间

■ 空心轴设计, 内径达Φ14 mm

■ 在驱动轴端集成了磁性位置编码器

■ 无刷EC电机, 长寿命

■ 集成了位置控制器

■ 集成了总线接口

■ 通过M12插头进行电气连接

机械参数

名称 数据 备注

空心轴 褐色钢

外壳 铝, 锌铝压铸件, 粉末涂层

额定扭矩 1.6 Nm, 200 min-1 i = 24

3.2 Nm, 100 min-1 i = 48

抗冲击系数 50 g, 11 ms DIN EN 60068-2-27

抗震系数（轴向和径向） 10 g, 50 Hz DIN EN 60068-2-6

工作温度 0 … +80 °C 不防凝露

环境温度 0 … +45 °C

工作方式 S2，25%占空比 DIN 57530, VDE 0530 第1 部分

抗干扰等级 EN 61000-6-2, EN 61000-6-4

防护等级 IP50, IP63, IP65 DIN VDE 0470

重量 约0.8 kg

电气参数

? 电机/调节参数

名称 备注

工作电压 +24 V DC±10% 极性保护

功率能耗 58 W

额定电流 2.4 A ±7% (50 W-M) 最大负载电流2.58A

空载电流(带变速) 300 mA ±20%

? 编码器参数

名称 备注

绝对值编码器分辨率（ABM） ±6250 转

1600 步/转
