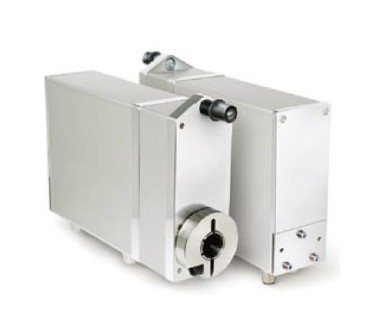

行星齿轮电机AG04B现场总线

特点:

■ 安装方便

■ 不锈钢空心轴, 内径达 Φ20 mm

■ “手动”调节,无需微调按钮

■ 无电刷, 160 W, 24 V直流电机, 长寿命

■ 驱动轴端集成了绝对值磁性位置编码器

■ 通过弹簧线夹或插头进行电气连接

■ 集成了位置控制器

■ 集成了现场总线接口

■ 集成了弹簧闸(可选)

机械参数

名称 数据 备注

空心轴 不锈钢 Nirosta 钢材

外壳 铝

额定扭矩 6 Nm, 150 min-1(±5 %) i =30.6

10 Nm, 90 min-1(±5 %) i =50.0

14 Nm, 64 min-1(±5 %) i =70.8

抗冲击系数 50 g, 11 ms DIN EN 60068-2-27

抗震系数（轴向和径向） 10 g, 50 Hz DIN EN 60068-2-6

工作温度 0 … +80 °C 不防凝露

环境温度 0 … +45 °C

工作方式 S2，25%占空比 DIN 57530, VDE 0530 第1 部分

抗干扰等级 C3 EN 61800-3

防护等级 IP50, IP54, IP65 DIN VDE 0470

重量 约3.2 kg

电气参数

? 电机/调节参数

名称 备注

工作电压 24 V DC ±20% 带极性保护

功率能耗 约160 W

额定电流 6.5 A 输出值100%

空载电流 350 mA ±20%

? 编码器参数

名称 备注

分辨率 1024 增量/转数 10 bit

转数 254 8 bit (圈)

4094 12 bit (圈)
