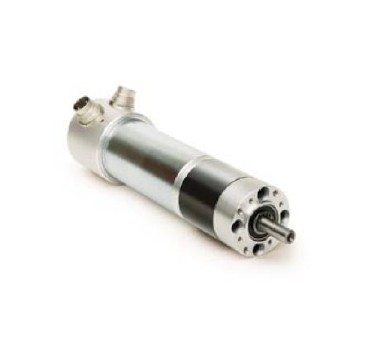

行星齿轮电机AG12

实心轴

特点:

■ 10 mm实心轴设计, 带凸键

■ 集成了磁性位置编码器

机械参数

名称 数据 备注

空心轴 钢

外壳 钢, 铝

法兰 铝

额定扭矩 4.2 Nm, 140 min-1 i = 45.56

抗冲击系数 50 g, 11 ms DIN EN 60068-2-27

抗震系数（轴向和径向） 10 g, 50 Hz DIN EN 60068-2-6

工作温度 -10 … +80 °C 不防凝露

工作方式 S2，25%占空比 DIN 57530, VDE 0530 第1 部分

抗干扰等级 EN 61000-6-2, EN 61000-6-4

防护等级 IP40 DIN VDE 0470

重量 约1.1 kg

电气参数

? 电机参数

名称 备注

工作电压 0 … 24 V DC

功率能耗 77 W

额定电流 4.6A ±20%

? 编码器参数

名称 备注

工作电压 24 V DC ±20% 终端阻抗≥470Ω

编码器 磁性原理 25 脉冲/转 (电机轴端)

电流能耗 <70mA

输出电路 线路驱动 (A, B, /A, /B) LD 24 V DC
