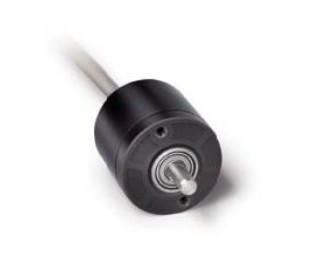

磁性增量式编码器 IV28M/1和 IH28M/1

小尺寸，实心轴设计

特点:

■ 小尺寸，直径Φ28 mm

■ 最大分辨率1000脉冲/转

■ 实心轴直径达Φ6 mm, 不锈钢材料

■ 塑料外壳，防护等级IP54

参数

名称 数据 备注

最大转速 3000 min-1

转动惯量 ~0.24 x 10-6 kgm2

启动转矩 ≤0.1 Ncm 20 °C

轴额定载荷 径向30 N

轴向8 N

重量 ~0.1 kg

防护等级 IP54

工作温度 -20 … +70 °C

存储温度 -20 … +80 °C

抗冲击系数 200 g / 6 ms DIN EN 60068-2-27

抗震系数 10 g / 50 Hz DIN EN 60068-2-6

轴材料 不锈钢

外壳材料 塑料

信号线材料 PUR Φ4.8 mm

电气参数

输出电路

名称 PP, OP 推挽式 LD5 线路驱动器 LD24 线路驱动器 备注

工作电压 +10 … +30 V DC +5 V DC ±5% +10 … +30 V DC

电流能耗（空载） <25 mA <25 mA <25 mA ABO

允许负载/线缆(max). ±30 mA ±30 mA ±30 mA

最大脉冲频率 100 kHz 100 kHz 100 kHz

相位差 90° 90° 90°

信号高电平 29.2 V DC UB = 30 V, I OH = -30 mA

信号低电平 0.5 V DC UB = 30 V, I OL = 30 mA

信号电平 RS422 A RS422 A

UB 端极性保护 有 无 有
