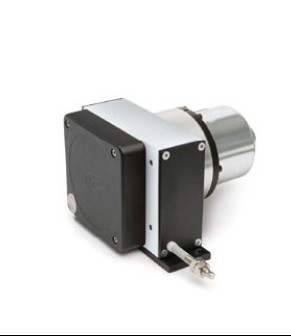

拉绳编码器SG60，SG42，SG31，SG32, SG21，SG5，SG10

坚固的外壳设计, 测量长度6000 mm

特点:

■ 坚固的外壳设计,材料为铝和塑料,安装方便

■ 最大测量长度6000 mm

■ 增量式或绝对式编码器

■ 58mm标准法兰,多种编码器可灵活配合使用

■ 可选不同的拉绳材料

参数

名称 数据 备注

运动速度 max. 3000 mm/s

拔拉力 min. 8 N

测量范围 达6000 mm

拉绳长度 测量范围+10 mm

重复精度 取决于测量方向, ±0.15 mm

卷筒周长 200 mm

拉绳材料 不锈钢绳, Φ0.54 mm

不锈钢绳, 塑料外壳, Φ0.87 mm

碳素纤维绳, Φ1.05 mm

防护等级 IP65 (带标准编码器) 防护等级根据旋转编码器的类型而改变

工作温度 -20 … +80 °C T1

-40 … +80 °C T2 (绳索最大回收速度800 mm/s)

颜色 橙色,RAL 2004

重量 约700 g

外壳材料 铝制/塑料

电气参数

编码器类型 IV58M-0072, 增量式

名称 数据 备注

工作电压 0 … 30 V DC, 空载, 25 mA

输出电路 PP

输出信号 ABO

步数/转 2000

分辨率 0.1 mm (10 个脉冲/mm)

线缆长度(连接部分) 1 m

防护等级 IP65

编码器类型 WV58M-0007, 绝对值式

名称 数据 备注

工作电压 0 … 30 V DC, 40 mA

接口 RS422 / SSI

步数/转 4096(12 Bit)

分辨率 0.048 mm (20.48 个脉冲/mm)

连接方式 E2(M12 插头)

防护等级 IP65
