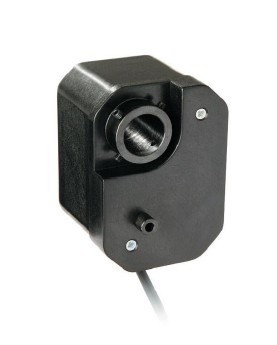

齿轮式电位计GP02

小尺寸外形,空心轴设计

特点:

■ 空心轴内径Φ14 mm

■ 拥有各种齿轮比, 满足各种不同测量需求

■ 小尺寸外型设计, 高性价比

■ 电位计或电流输出

■ 安装方便

参数

名称 数据 备注

齿轮比 0.125 … 128

转速 max. 500 min-1 取决于齿轮比

工作温度 0 … +80 °C

空气湿度 不防凝露

轴转动寿命 1 x 106 P01, P02

2 x 106 P03

防护等级 IP52 DIN VDE 0470

轴材料 褐色钢, Φ14 mm

外壳材料 塑料

电气参数

名称 备注

抗干扰等级 3 IEC 801

模拟量输出

名称 备注

电位计输出 0 … 1 kΩ, 0 … 5 kΩ, 0 … 10 kΩ

取决于电位计类型

电流输出 4 … 20 mA 24 V DC ±20%, 负载≤500Ω

电位计型

名称 01 02 03 / 0.1

设计 混合型 金属线 混合型

阻抗 1 kΩ, 5 kΩ, 10 kΩ 1 kΩ, 5 kΩ, 10 kΩ 1 kΩ, 5 kΩ, 10 kΩ

阻抗偏差 ±5% ±5% ±5%

线性偏差 ±0.25% ±0.25% ±0.1%

负载能力 1 W, 70 °C 1 W, 70 °C 2 W, 70 °C

旋转范围 340° ±5° (机械直连) 3600° ±10° 3600° ±10°

标准终端阻抗

(高阻值有效)

0.5%或1Ω 0.5%或1Ω 0.5%或1Ω

提示: 橙色字体为订单名称.
