一、概述
一体式电磁流量计是根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。由于独特的特点，目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。

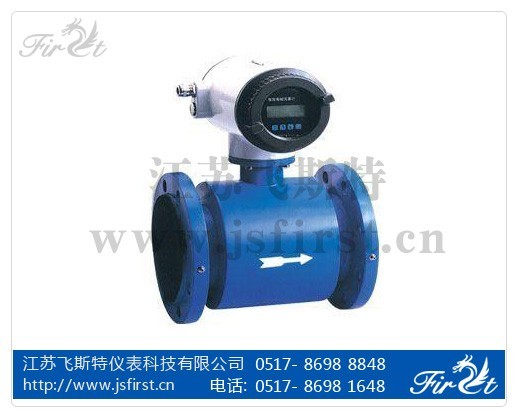

飞斯特生产的一体式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式电磁流量计，采用单片机嵌入式技术，实现数字励磁，同时在一体式电磁流量计上采用CAN现场总线，属国内首创，技术达到国内领先水平。
电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
采用电磁感应原理测量介质流体流速的电磁流量计（见流量测量仪表）。它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电极上产生感应电势（见图），其大小正比于流体的运动速度。电磁流量计的特点是没有可动部件和凸出于流体中的零件,具有很高的可靠性，可以用于测量酸、碱、盐溶液、煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好，还可用于自来水和地下水道系统。而且测量过程不与流体接触，适于制药、生物化学和食品工业。这种流量计还可检测血液流量。它的量程比约为100:1，精度一般为1％，高精度电磁流量计可达0.1％（均方误差）。由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系，因此在制造上有一定困难。当被测介质的电导率约为10欧姆·厘米时就开始产生困难，电导率更低时就产生原理性困难。当电导率为10欧姆·厘米时，就达到导电介质和电介质之间的“分界线”，热噪声电平随内阻的增大而显著增加。
电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套中国最先进的，专用于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
二、原理结构
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E 正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
三、性能特点
1.仪表结构简单、可靠，无可动部件，工作寿命长。
2.无截流阻流部件，不存在压力损失和流体堵塞现象。
3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4.测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理的影响。
5.采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6.备有管道式、插入式等多种流量计型号。
7.采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
8.具备一体化和分离型两种型式。
9.高清晰度LCD背光显示。
四、技术参数
1、仪表精度：管道式0.2、0.5级、1.0级；插入式2.5级
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～15m/s
4、工作压力：4.0MPa
5、环境温度：-40℃～+70℃
6、介质温度：聚四氟乙烯衬里≤180℃, 橡胶材质衬里≤65℃
7、防爆标志：ExmibdⅡBT4，ExmiadⅡCT4
8、外壳防护：一体化型： IP65；分 离 型： 传感器IP68(水下5米仅限于橡胶衬里)； 转换器IP65
9、输出信号：4～20mA.DC，负载电阻0～750Ω
10、通讯输出：RS485或CAN总线
11、电气连接：M20×1.5内螺纹，φ10电缆孔
12、电源电压：85～265V.AC、24±10%V.DC
13、最大功耗：≤20W
