一、概述

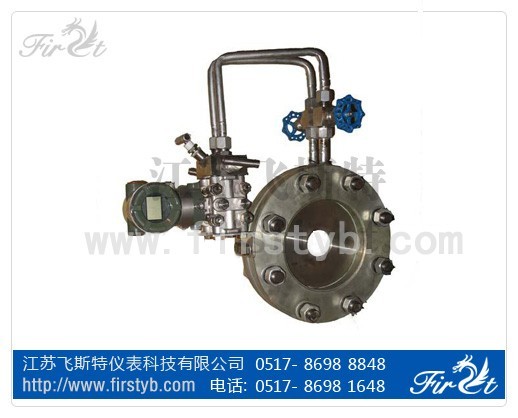

        FSTLG系列标准孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准孔板流量计节流装置包括标准环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

二、原理结构

        充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

三、特点

1、孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
　　2、孔板计算采用国际标准与加工
　　3、孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
　　4、标准型节流装置无须实流校准，即可投用。
　　5、一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型孔板流量计特点：
　　1、采用进口单晶硅智能差压传感器
　　2、高精度，完善的自诊断功能
　　3、智能孔板流量计智能孔板流量计其量程可自编程调整。
　　4、智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
　　5、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
　　6、配有多种通讯接口
　　7、稳定性高
　　8、量程范围宽、大于10：1

四、智能型孔板流量计技术指标

　　1、高精度：±0.075%
　　2、高稳定性：优于0.1%FS/年
　　3、高静压：40MPa
　　4、连续工作5年不需调校
　　5、可忽略温度、静压影响
　　6、抗高过压
