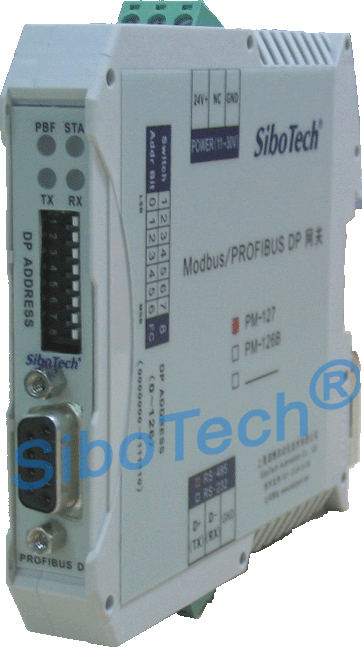

名称： Modbus（RS485）/PROFIBUS DP智能网关
型号： PM-127
产品特点：
应用广泛：凡具有RS485接口的Modbus RTU/ASCII协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。
如：具有Modbus协议接口的变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、 智能现场
测量设备及仪表等等
应用简单：用户不必了解PROFIBUS和Modbus技术细节，用户只需参考本手册及提供的应用实例，根据要求完成
配置，不需要复杂编程，即可在短时间内实现连接通信
透明通信:用户可以按照PROFIBUS通信数据区和Modbus通信数据区的映射关系，实现PROFIBUS到Modbus之间的
数据透明通信
技术特性
典型应用
下载资料
1、PM-127网关在PROFIBUS侧是一个PROFIBUS DP从站，在Modbus一侧是Modbus主、从站可设；通过PROFIBUS通信数据区和
Modbus数据区的数据映射实现PROFIBUS和Modbus的数据透明通信；
2、PM-127 网关作为Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能码；最多可配置48条Modbus命
令；
3、PM-127网关作为Modbus从站，支持Modbus寄存器地址3区（3xxxx）、4区（4xxxx）、0区（0xxxx）和1区（1xxxx）；其
中，3区支持功能码04H；4区支持功能码03H、06H、10H；0区支持功能码01H、05H、0FH；1区支持功能码02H；
4、PROFIBUS DP/V0协议，符合；JB/T 10308.3-2001；测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS
规范；
5、PROFIBUS DP从站，波特率自适应，支持波特率范围：9600~12Mbps；
6、PROFIBUS 输入/输出字节数可通过Step7自由设定，最大PROFIBUS输入/输出：
① Max Input Bytes ≤244 Bytes；
② Max Output Bytes ≤244 Bytes；
③ Max Data Bytes ≤488 Bytes；
7、控制状态：作为Modbus主站，PROFIBUS端可以允许和禁止Modbus命令的发送；
8、状态监视功能：作为Modbus主站，PROFIBUS端可以监视Modbus命令状态；作为Modbus从站，PROFIBUS端可以监视
Modbus网络状态；
9、Modbus协议接口是RS-485接口，半双工；波特率：300，600，1200，2400，4800，9600，19200，38400，57600，
115200bps可选；8位数据位；校验位（偶、奇、无、标记、空格）可选；停止位（1、2）可选；
10、供电：24VDC（11V ～ 30V），80mA（24V DC）；
11、工作环境温度：-20℃ ～ 60 ℃，相对湿度5% ～ 95%（无凝露）；
12、外形尺寸：18mm（宽）×100mm（高）×115mm（深）；
13、安装：35mm导轨；
14、防护等级：IP20；
